VERWENDEN DES C.A.T4-EMPFÄNGERS

Folgen

BETRIEB DES C.A.T.

Fassen Sie den Griff. Halten Sie den Auslöser gedrückt und warten Sie auf den Piepton, der anzeigt, dass die Batterien in Ordnung sind. Ersetzen Sie beide Batterien, wenn kein Piepton zu hören ist oder wenn das Batteriesymbol blinkt.

Nur Modelle eC.A.T4 und gC.A.T4

Die Einheiten eC.A.T4 und gC.A.T4 führen beim Start einen Selbsttest durch, um zu überprüfen, ob Systemfehler vorliegen. Wenn ein Problem erkannt wird, zeigt das Gerät kurz die MeldungFehler 2 Symbolan und gibt einen Warnton aus.

HINWEIS: Das interne Datenprotokollierungssystem funktioniert nicht ordnungsgemäß, wenn die MeldungFehler 2 Symbolangezeigt wurde. Bitte senden Sie für sofortigen Service zurück.

Bei Bedarf können eC.A.T4 und gC.A.T4 automatisch deaktiviert werden, wenn eineFehler 2 Symbol-Warnung erkannt wird.

Weitere Informationen finden Sie im Handbuch zum C.A.T Manager.

Wenn ein Service / eine Kalibrierung innerhalb von 31 Tagen oder weniger fällig ist, wird beim Start auf dem Bildschirm "CAL" angezeigt, gefolgt von der Anzahl der Tage, bis ein Service / eine Kalibrierung fällig ist.



CAL-Symbol CALSafe

CALSafe-fähige Geräte sind mit einem System ausgestattet, das es ihnen nicht ermöglicht, zu funktionieren, sobald sie das erwartete Service- / Kalibrierungsdatum überschritten haben.

WennCAL-Symbolbeim Start kontinuierlich blinkt, senden Sie Ihren C.A.T sofort zur Wartung / Kalibrierung zurück.

Warnschild Versuchen Sie nicht, einen C.A.T4 zum Verfolgen von Rohren oder Kabeln außerhalb des Kalibrierungszeitraums zu verwenden. Im Zweifelsfall wenden Sie sich an die verantwortliche Person oder an Radiodetection.



Auswahlmodus

C.A.T4-Modelle sind mit vier Ortungsmodi ausgestattet:

Vermeidungsmodus-Symbol Vermeidungsmodus </ s0> A für den Vermeidungsmodus: Erkennt alle Ortungssignale gleichzeitig, einschließlich Genny-, Power- und Funksignale. Die Empfindlichkeitsregelung passt die Signalpegel für Leistung, Radio und Genny gleichzeitig an.
Genny-Modus-Symbol Genny-Modus </ s0>G für Genny: Erkennt die von einem Genny erzeugten Ortungssignale. Es gibt verschiedene Möglichkeiten, das Genny-Signal anzulegen. Die Verwendung eines Genny ist der zuverlässigste Weg, um ein Rohr oder Kabel zu erkennen. Der C.A.T4 und der Genny4 verfügen über neue Ortungssignale, die die Kombination empfindlicher für Kabel mit kleinem Kern (z. B. Telekommunikation und Straßenbeleuchtung) machen.
Power-Modus-Symbol

Power Mode </ s0>P für Leistung: Erkennt Signale, die von Stromübertragungsnetzen stammen. Diese Signale können an jedem Rohr oder Kabel gefunden werden, nicht nur an Stromkabeln.

Warnschild Einige Stromkabel strahlen KEINE erkennbaren Stromsignale aus.

Warnschild Auf ausgeschalteten Stromkabeln (z. B. einem Straßenlaternenkabel bei Tageslicht) sind möglicherweise keine Stromsignale zu finden. Verwenden Sie vor dem Ausgraben immer einen Genny.

Radiomodus-Symbol

Funkmodus </ s0>R für Radio: Erkennt Funksignale, die von entfernten Funksendern stammen, wenn diese über unterirdische Rohre und Kabel laufen.

Warnschild Funksignale sind nicht immer vorhanden. Verwenden Sie vor dem Ausgraben immer einen Genny.



VERWENDUNG DES C.A.T4

Halten Sie den C.A.T4 mit der Klinge senkrecht und mit der Unterkante knapp über dem Boden. Schwenken Sie den C.A.T4 nicht und neigen Sie ihn nicht mehr als ein paar Grad von der Vertikalen entfernt. Das Schwenken des C.A.T beeinträchtigt die Lokalisierungsgenauigkeit. Alle Modelle eC.A.T4 und gC.A.T4 verfügen über SWING, ein Erfassungsgerät, das den Bediener daran erinnert, den C.A.T korrekt zu verwenden.

Kabel und Rohre lokalisieren

Die Empfindlichkeitssteuerung wird verwendet, um das Feld einzugrenzen, in dem der C.A.T4 ein Rohr oder Kabel lokalisieren kann. Die Empfindlichkeitsregelung sollte vor Beginn der Lokalisierung auf Maximum eingestellt werden.

In allen Ortungsmodi erhöhen sich der Balken- und Schallpegel, wenn sich der C.A.T einem Rohr oder Kabel nähert, und verringern sich, sobald er darüber hinausgeht oder wenn er weiter entfernt ist.

Balkendiagramm

Wenn die Bargraph-Anzeige maximal über ein Rohr oder Kabel verläuft, drehen Sie den Empfindlichkeitsregler nach unten und bewegen Sie sich zurück über die Position zum Auffinden. Durch Wiederholen dieses Vorgangs über die maximale Ausleseposition kann die Position des Kabels oder Rohrs genau bestimmt werden. Die Gezeitenmarkierungsfunktion hält den maximalen Bargraph-Messwert fest, um die Identifizierung einer Spitzenwertanzeige zu erleichtern.

Wenn die Position im Vermeidungsmodus nicht einfach bestimmt werden kann, wechseln Sie zwischen den dedizierten Ortungsmodi (Genny, Power oder Radio), bevor Sie den Empfindlichkeitsregler so einstellen, dass das Kabel oder die Leitung genau bestimmt wird.

Bestimmen der Richtung eines Kabels oder eines Rohrs

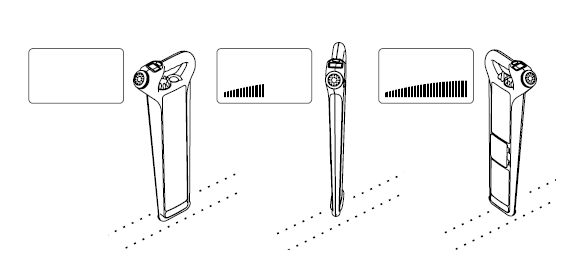

Drehen Sie den C.A.T4 darüber, sobald die Position eines Kabels oder Rohrs genau bestimmt wurde. Der C.A.T befindet sich im rechten Winkel über dem Kabel oder der Leitung, wenn der Bargraph und das Audio maximal sind, und ist direkt mit ihm in Einklang, wenn der Bargraph und das Audio minimal sind. Überprüfen Sie die Genauigkeit, indem Sie den Empfindlichkeitsregler während des Drehens des C.A.T. (Dieser Vorgang kann im Leistungsmodus aufgrund der Art der erkennbaren Leistungssignale weniger genau sein.)



Drehen Sie die C.A.T.



Verfolgen Sie den vergrabenen Leiter, halten Sie den C.A.T4 vertikal und bewegen Sie ihn gleichmäßig von einer Seite zur anderen. Folgen Sie der Linie des vergrabenen Leiters und markieren Sie ihn im erforderlichen Bereich für den Aushub.

Scannen eines Bereichs vor dem Graben

Ein erster Sweep im Vermeidungsmodus wird empfohlen, gefolgt von detaillierten Scans in den anderen Modi. Verwenden Sie den Genny-Modus für die Tiefenschätzung, sobald ein Rohr oder Kabel erkannt wurde (nur C.A.T4 +, eC.A.T4 + und gC.A.T4 +).

Stellen Sie den Funktionsschalter auf Vermeidungsmodus-Symbol (Vermeidungsmodus), um den Bereich für Kabel oder Rohre zu durchsuchen, die Genny-, Strom- oder Funksignale ausstrahlen. Drehen Sie den Empfindlichkeitsregler vor dem Start auf Maximum. Wenn sich der Signalbalken nicht vom Maximum bewegt, reduzieren Sie die Empfindlichkeitsregelung so, dass der Balkendiagramm vor dem Start unter der Hälfte liegt.

Fegen Sie den auszugrabenden Bereich mit einer gleichmäßigen und absichtlichen Bewegung.

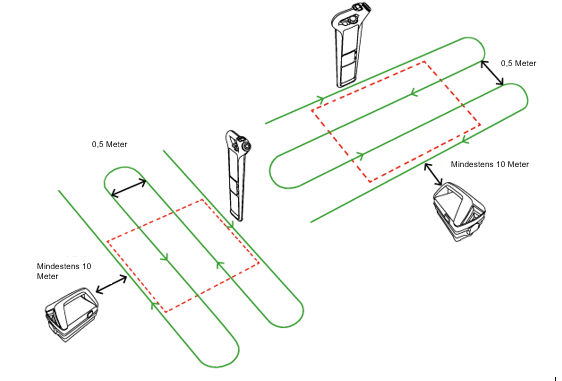

Beginnen Sie mit einem Spaziergang über den Umfang der vorgeschlagenen Ausgrabungsstätte. Gehen Sie dann die Länge der Ausgrabungsstätte entlang und bewegen Sie sich parallel über die Breite in einem Abstand von etwa 0,5 Metern. Wenn Sie einen Genny im Induktionsmodus verwenden, positionieren Sie den Genny wie gezeigt, sodass die Chevrons auf dem C.A.T4 mit den Chevrons des Genny4 übereinstimmen.

Dann über die Breite der Ausgrabungsstätte streichen und die Länge nach oben bewegen. Wenn Sie einen Genny im Induktionsmodus verwenden, positionieren Sie den Genny wie gezeigt.

Wenn sich ein Kabel oder Rohr befindet, legen Sie zuerst die Richtung des Kabels oder Rohrs fest und verfolgen Sie es dann über den auszuhubenden Bereich. Markieren Sie es gegebenenfalls.

Kehren Sie dann weiter über die Ausgrabungsstätte.






Aktive Suche mit Induktion - Suche nach parallelen Rohren und Kabeln

Wenn Sie den Genny4 auf die Seite legen, wird ein Bereich mit dem Genny-Signal überflutet. Beachten Sie, dass das Signal in dieser Ausrichtung nicht direkt unter dem Genny4 übertragen wird. Wiederholen Sie die Übung, wobei der Genny4 mindestens 1 m zur Seite bewegt ist. Verwenden Sie alternativ eine Zwei-Mann-Technik, um einen Bereich wie gezeigt nach vergrabenen Versorgungsunternehmen zu durchsuchen.

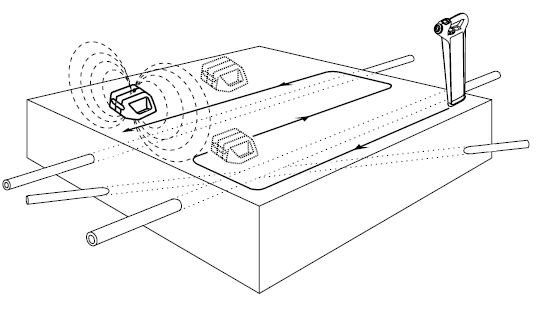

Genny legte sich auf die Seite

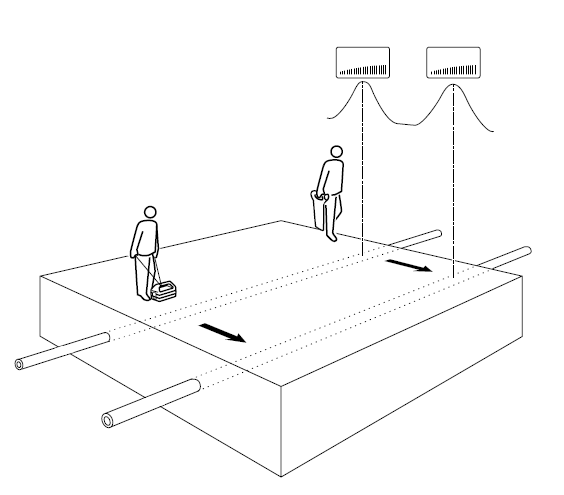

die 2-Mann-Sweep-Technik



Beseitigen benachbarter Kabel oder Rohre ('Nulling out')

In einigen Anwendungen kann ein Kabel oder eine Leitung, die ein Signal führt, benachbarte Versorgungsunternehmen maskieren. Beispielsweise könnte ein großes Ortungssignal entlang eines großen Kabels fließen, das in der Nähe eines zweiten Kabels mit einem kleineren Signal verläuft. In dieser Situation kann erwartet werden, dass C.A.T4 das Signal vom größeren Kabel lokalisiert, das zweite Kabel jedoch möglicherweise nicht. Führen Sie die folgenden Schritte aus, um das zweite Kabel zu lokalisieren:

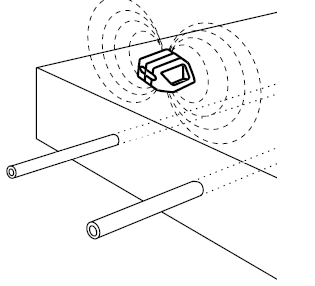

  1. Wenn Sie den Genny4 im Induktionsmodus verwenden, legen Sie den Genny4 auf die Seite direkt über das große Kabel und richten Sie ihn wie abgebildet in seiner Richtung aus.
  2. Das Kabel unter dem Genny4 sollte jetzt kein Ortungssignal mehr haben, aber bei anderen Kabeln in der Nähe sollte das Genny-Signal an sie übertragen werden und kann jetzt mit dem C.A.T4 lokalisiert werden.

Genny auf seiner Seite



Schätzen der Linientiefe mit C.A.T4 + / eC.A.T4 + / gC.A.T4 + und Genny4

WarnschildVerwenden Sie nicht die Tiefenschätzungsfunktion C.A.T4 +, eC.A.T4 + oder gCAT4 +, um zu entscheiden, ob mechanisches Graben geeignet ist.

Tiefenschätzungen sind nur möglich, wenn C.A.T4 +, eC.A.T4 + oder gC.A.T4 + im Genny-Modus verwendet werden.

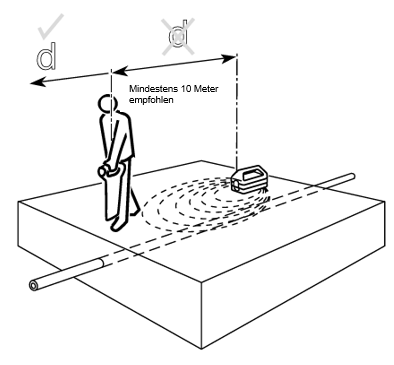

Wenn Sie den Genny4 im Induktionsmodus verwenden, stellen Sie sicher, dass die Tiefenschätzposition mindestens 10 m vom Genny entfernt ist. Bei direkter Verbindung oder einer Signalklemme kann dieser Abstand auf ca. 5 m reduziert werden. Sobald ein Kabel oder Rohr gefunden wurde, positionieren Sie den C.A.T über seiner Position und im rechten Winkel zu seiner Richtung.




Drücken Sie kurz die Tiefen-Taste. Das Display zeigt die geschätzte Tiefe des erkannten Leiters an.

Schätzen Sie die Tiefe nicht in der Nähe einer Biegung oder eines T-Stücks in einem Kabel oder Rohr.



DYNAMISCHER ÜBERLASTUNGSSCHUTZ

Alle C.A.T4-Modelle verfügen über Dynamic Overload Protection, ein leistungsstarkes Signalverarbeitungswerkzeug, das elektrische Störungen erkennt und automatisch zurückweist, die andernfalls die Elektronik des C.A.T überlasten könnten. Mit dem dynamischen Überlastschutz kann der Bediener Rohre und Kabel in elektrisch lauten Umgebungen wie in der Nähe von Kraftwerken oder in der Nähe von Freileitungskabeln lokalisieren. Beachten Sie, dass der dynamische Überlastschutz keine sehr hohen Interferenzniveaus überwindet. In dieser Situation wird die Signalüberlastungswarnung angezeigt (siehe Warnungen).
