Wasser-Pulsgeber

WARNUNG: Dieses Produkt darf nur von qualifizierten und eingewiesenen Personen genutzt werden.

Um eine Rohrleitung über große Distanzen zu orten und zu verfolgen, müssen Sie den Wasser-Pulsgeber und das an Ihre Zielrohrleitung angeschlossene Wasser-Impulsventil nutzen.

Wasser-Impulsventile können an Sprinklerköpfe, Wasserhähne, Wasserzähler, Hydranten und Reinigungsschieber angeschlossen werden.

Wasser-Impulsventile werden abhängig von Ihrer Region mit metrischen oder zölligen Maßeinheiten geliefert Nutzen Sie das mitgelieferte Anschluss-Kit zum Anschluss an Ihrer Zielrohrleitung.

Wenn Sie andere Anschlüsse verwenden, prüfen Sie immer, ob der Nenndruck für Ihre Anwendung ausreichend ist.

Spülen Sie immer alle Anschlussstellen, bis das fließende Wasser frei von Rost, Schlamm, Dichtmitteln und Fremdkörpern ist, bevor Sie einen Wasser-Pulsgeber an die Wasserleitung anschließen.

Nutzen Sie stets die mitgelieferte Filterscheibe im Einlass der Wasser-Pulsgebers. Prüfen Sie diesen Filter stets auf Verschmutzungen oder Schäden. Tauschen Sie die Filterscheibe aus, falls das Sieb irgendwelche Schäden aufweist.

HINWEIS: Wasserleitungen müssen voll sein und unter Druck stehen. Der optimale Betriebsdruck liegt zwischen 3 und 7 bar.

WARNUNG: Stellen Sie immer sicher, dass der maximale Druck Ihres Wasser-Impulsventils innerhalb des Drucks der Zielwasserleitung liegt, indem Sie das farbige Schrumpfband an der Leitung des Ventils überprüfen

• Gelb: Max. 4 bar
• Rot: Max. 10 bar

VORSICHT: Verwenden Sie immer das Druckwasserventil an externen Rohren. Bei Verwendung an einem externen Wasserhahn, der an ein gebäudeinternes Rohrnetz angeschlossen ist, verwenden Sie immer den Dämpfer und verwenden Sie dieses System niemals über einen längeren Zeitraum (maximal 30 Minuten).

Die Schritte zum Anschließen an ein Zielrohr sind unabhängig von der Art des Rohrs und seiner Verbindungsadapter immer gleich:

1. Stellen Sie sicher, dass der Wasser-Pulsgeber ausgeschaltet und die Leitung des Wasser-Impulsventils (PWV) getrennt ist.
2. Schließen Sie das Wasser-Impulsventils an Ihrer Zielrohrleitung an.

3. Positionieren Sie den Abflussschlauch, um sicherzustellen, dass das Wasser ordnungsgemäß entsorgt wird.
4. Schließen Sie die Leitung des Wasser-Impulsventils an den Pulsgeber an.
5. Nachdem der Pulsgeber sicher und ordnungsgemäß angeschlossen ist, schalten Sie den Pulsgeber ein, indem Sie die Ein-/Austaste drücken.

Nun können Sie mit dem Orten und Verfolgen der Rohrleitung beginnen:

Spektrum-Analysemodus

Dieser Betriebsmodus ermöglicht es dem Bediener, den Akustiksensor in der Nähe der erwarteten Richtung der Rohrleitung zu platzieren.

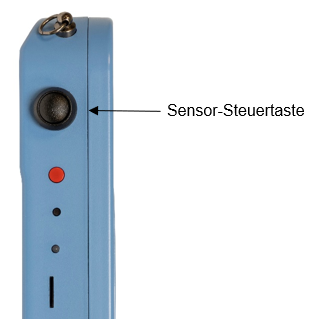

Aktivieren Sie den Akustiksensor-Eingang durch einmaliges Drücken der Sensor-Steuertaste.

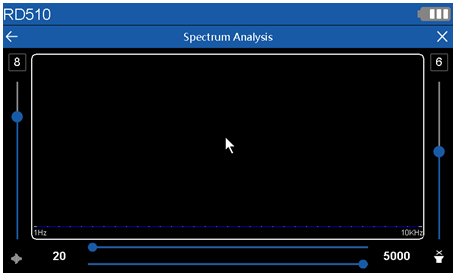

Wenn der Sensor angeschlossen und aktiviert ist, bietet dieser Bildschirm eine Echtzeit-Frequenzanalyse des empfangenen Audiosignals.

Es stehen drei Steuerungen zur Verfügung::

Lautstärke: Zum Einstellen der Lautstärke über den Kopfhörer.

WARNUNG: Eine zu hohe Lautstärke kann zu Gehörschäden führen.

Verstärkung: Zum Einstellen der Empfindlichkeit

Bandpassfilter: Nutzen Sie die niedrigen und hohen Frequenzen, um unerwünschte Geräusche herauszufiltern.

Der Nutzer kann den Akustiksensor an verschiedenen Orten platzieren, um die stärkeren Reaktionen aufzufinden. Außerdem kann er mit dem Kopfhörer auf Spitze-Audiosignale achten, um die ungefähre Rohrrichtung zu ermitteln.

Im Spektrum-Analysemodus können Sie Verstärkung und Bandpass-Filter abgleichen, um unerwünschte Geräusche in Ihrem Ortungsbereich zu verringern. Auf dem Bildschirm werden mehrere Balken-Reaktionen angezeigt, die mit dem vom Wasser-Pulsgeber angewendeten Signal übereinstimmen.

Sobald Verstärkung und Bandpass-Filter abgeglichen sind, kann der Nutzer den Akustiksensor entlang der Bereiche platzieren, in denen die Rohrleitung vermutet wird.

Gibt es keinen Hinweis auf die Rohrleitungsrichtung, ist eine 360-Grad-Absuche des Bereichs ratsam. Diese Absuche muss mindestens 5 m von der Anschlussstelle des Pulsgebers entfernt stattfinden.

Mit der Audioausgabe kombiniert mit den Informationen aus der Spektrum-Analyse kann der Nutzer die ungefähre Lage der Rohrleitung ermitteln.

Ortungsmodus

Für höhere Akkuratesse ist die Ortungs(Locating)-Funktion als zusätzlicher Schritt nach der Spektrum-Analyse nutzbar.

Diese dient auch zum Eingrenzen des markierten Bereichs der wahrscheinlichen Lage der Rohrleitung.

In diesem Modus können Sie bis zu 16 verschiedene Messwerte von links nach rechts, über die vermutete Rohrleitungsrichtung hinweg, erfassen.

Sobald die ungefähre Position der Rohrleitung markiert wurde, rufen Sie die Ortungs(Locating)-Option auf und stellen Sie sicher, dass der Akustiksensor aktiviert ist.

Stellen Sie den Akustiksensor etwa 1 m links der vermuteten Rohrleitungsrichtung auf.

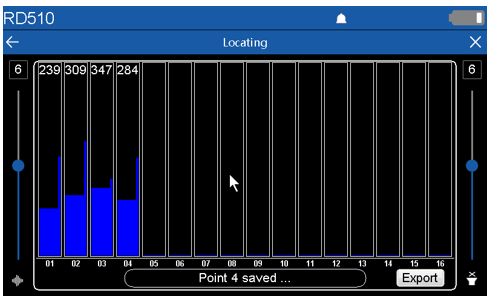

Klicken Sie auf Balken 01, zum Einleiten und Beenden einer Messung.

Es gibt 2 Balken:

Ein dicker Balken stellt den durchschnittlichen Bodenschall dar, der dünne Balken stellt das momentane Geräusch dar. Oben an den Balken wird eine Ziffer zunächst in Rot angezeigt. Diese stellt den Signalwert dar.

Warten Sie, bis sich der im dicken Balken dargestellte Durchschnitt stabilisiert. Dies dauert einige Sekunden. Drücken Sie nach dem Stabilisieren erneut auf den Balken, worauf die Erfassung gesperrt wird. Der Signalwert oben in der Zeile wechselt von ROT auf WEISS.

Bewegen Sie den  nach rechts in Richtung des Ziels und wiederholen Sie den Prozess. Gehen Sie am Ende über das vermutete Ziel hinaus.

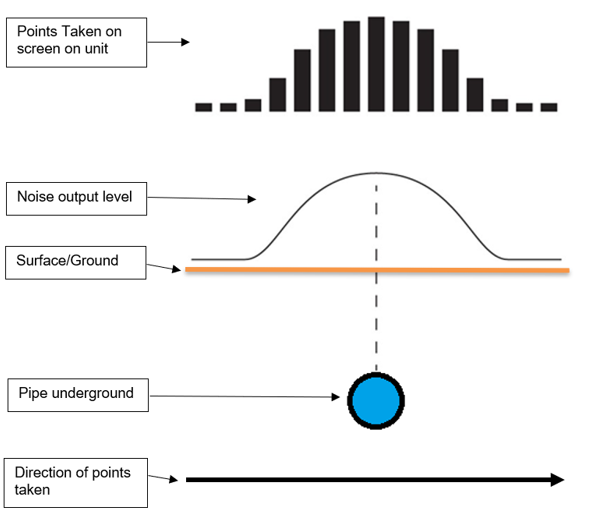

Es erscheinen mehrere Balken wie im Diagramm oben. Die Rohrleitung liegt unter dem dicksten Balken angezeigt.

Zweck ist, Punkte vor und hinter dem vermuteten Ziel aufzunehmen, um eine Signalspitze zu erzeugen, die sich direkt über dem Ziel befindet.

RD510 Ortungsmodus – Rohrleitung

Nachdem dieser Graph abgeschlossen ist, können Sie das Bild durch Drücken der Schaltfläche Export exportieren. Dadurch wird das Bild auf der Speicherkarte gespeichert. Die Bilder können nach Anschluss des Steuergeräts an einen PC angesehen werden.
