Ist der Sensor angeschlossen und aktiviert, können Sie über diesen Bildschirm bis zu 16 Messungen ausführen, um die Position der Rohrleitung oder des Lecks besser zu bestimmen.

Akustiksensor aktivieren:

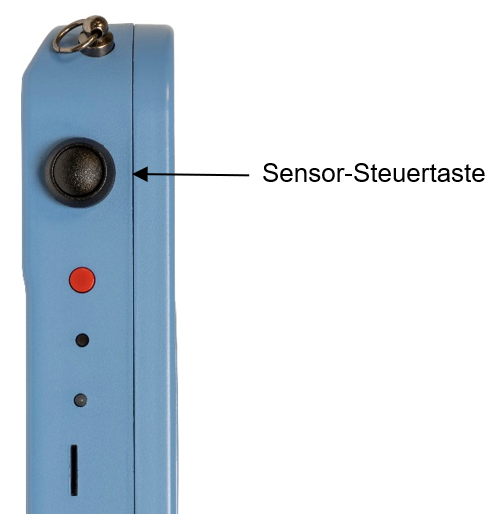

1. Aktivieren Sie den Akustiksensor-Eingang durch einmaliges Drücken der Sensor-Steuertaste.

Zwei Steuerelemente stehen bereit:

Lautstärke (Volume): Zum Einstellen der Lautstärke über den Kopfhörer.

WARNUNG: Eine zu hohe Lautstärke kann zu Gehörschäden führen.

Verstärkung (Gain):  Zum Einstellen der Sensitivität.

HINWEIS: Stellen Sie die Verstärkung nur während der ersten Messung ein, um die Konsistenz aller weiteren Messungen zu gewährleisten.

Messung starten:

1. Bewegen Sie den Akustiksensor an die gewünschte Stelle.
2. Lassen Sie den Handgriff los (um keine Störgeräusche am Sensor zu erzeugen) und machen Sie keine anderen Geräusche.

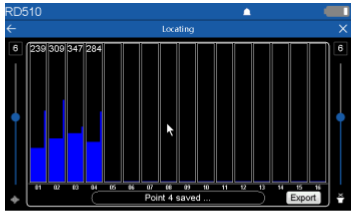

3. Tippen Sie auf Balken 01 und das Gerät zeigt 2 Balken an:
   • Ein dicker Balken stellt den durchschnittlichen Bodenschall dar und dient dazu, alle zufälligen Geräusche auszufiltern.
   • Der dünnere Balken rechts steht für das unmittelbar erfasste Geräusch.
4. Sobald die Messung stabil ist, können Sie den Messwert sperren, indem Sie erneut auf Balken 01 tippen. Die Farbe des Signalwerts wechselt von Rot zu Weiß.
5. Bewegen Sie den Akustiksensor zur nächsten Position, tippen Sie auf Balken 02 und wiederholen Sie Schritt 4, indem Sie Balken 02 erneut anwählen, der jetzt den Messwert anzeigt.
6. Wiederholen Sie die Schritte in 4 und 5 oben, bis sie Ihre Messungen abgeschlossen haben.

Der große Spitze-Balken zeigt die Zielposition an.

Sie können das Bild mithilfe der Schaltfläche Export exportieren. Dies speichert das Bild auf der Speicherkarte. Die Bilder können nach Anschluss der Steuergeräts an einen PC angesehen werden.
