Es gibt mehrere Methoden zum Auffinden unbekannter Leitungen in einem Bereich. Fegen und Finden sind besonders wichtig, bevor mit Aushubarbeiten begonnen wird, da so Schäden an unterirdisch verlegten Einrichtungen vermieden werden.

Passives Fegen

Mit dem passiven Fegen werden Strom-, Radio-, CATV- oder CPS(KKS)-Signale lokalisiert, die ggf. von unterirdischen Leitungen abgestrahlt werden.

Vorgehen bei passivem Fegen:

    1. Drücken Sie die Taste frequency key.pngum die passende passive Frequenz auszuwählen. Sie können unter folgenden passiven Frequenzen auswählen:
        • Strom
        • Radio
        • CATV (Kabel-TV)
        • CPS (Cathodic Protection System) bzw. KKS (kathodischer Korrosionsschutz)
        • PASSIV (spürt gleichzeitig Strom- und Radiosignale auf, falls vorhanden)
    2. Stellen Sie die Empfindlichkeit auf Maximum ein; verringern Sie die Empfindlichkeit, um den Ausschlag in die Mitte der Anzeige zu bringen, wenn eine Reaktion erfolgt.

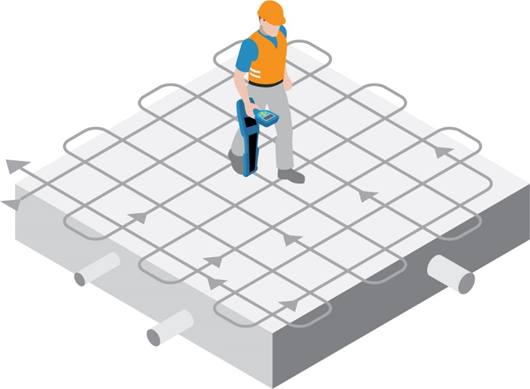

    3. Gehen Sie das Grundstück in mäßigem Tempo gitterförmig ab und halten Sie den Empfänger locker mit der Antenne in Bewegungsrichtung und im rechten Winkel zu evtl. gefundenen Leitungen, über die Sie hinweggehen.




Passives Fegen



Halten Sie an, wenn die Empfängerreaktion ansteigt und das Vorhandensein einer Leitung anzeigt. Lokalisieren Sie die Leitung und kennzeichnen Sie ihre Position. Verfolgen Sie die Leitung auch außerhalb des untersuchten Bereichs. Setzen Sie die Suche im Bereich im Gittermuster fort.

In einigen Bereichen kann es verwirrend viele 50 Hz bzw. 60 Hz Strom(netz)signale geben. Heben Sie den Empfänger 50 mm vom Boden an und setzen Sie das Fegen fort oder benutzen Sie die antenna key.png Taste, um vom Strom(netz)modus in Power Filters umzuschalten, und zwischen einzelnen Leitungen zu unterschieden.

Schalten Sie den Empfänger in den Radiomodus. Erhöhen Sie die Empfindlichkeit bis zum Maximum und wiederholen Sie die oben beschriebene gitterförmige Absuche im Bereich. Lokalisieren, markieren und verfolgen Sie alle Leitungen, die Sie finden.

In den meisten, nicht allen Umgebungen findet der Radiomodus Leitungen, die keine Strom(netz)signale abgeben, und die Gittersuche sollte in beiden Modi – Strom und Radio – oder im Modus Passiv (Passive Vermeidung) durchgeführt werden.
