C.A.T4 y Genny4: métodos de localización

Seguir

Localización de cables de pequeño diámetro

C.A.T4 y Genny4 están diseñados para aumentar la probabilidad de detectar cables de más pequeño tamaño como líneas telefónicas o CATV, particularmente servicios de carretera o calle hasta una propiedad. La frecuencia de localización de pequeños diámetros transmitida desde el Genny4 está diseñada para ‘saltar’ sobre estos cables utilizando uno de estos tres métodos:

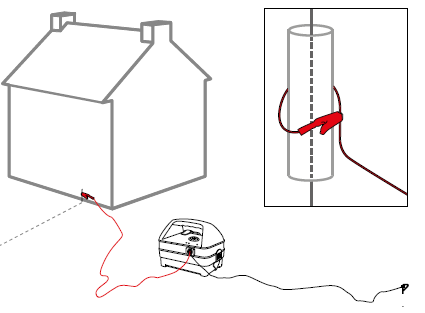

Salto de señal por medio de aislamiento/revestimientos externos

Con el Genny4 apagado, inserte los terminales de conexión directa en el Genny4 y conecte el terminal negro a la estaca de puesta a tierra a un punto de tierra adecuado. Pica el terminal rojo directamente al aislamiento del cable para permitir que la señal de localización de pequeños diámetros salte sobre los cables metálicos internos. Si no es posible la sujeción, coloque la pinza roja el más cerca posible del cable, lo que puede incluir sujeción en la cubierta protectora del servicio. Alternativamente, lleve el terminal rojo alrededor de una caja o conducto no metálico que contenga los servicios en cuestión, y sujételo a sí mismo para conseguir este efecto.

Encienda el Genny4 y ajuste el C.A.T en modo Genny para localizar el cable enterrado. Observe que la función Signal Boost no tendrá un efecto significativo en este modo.

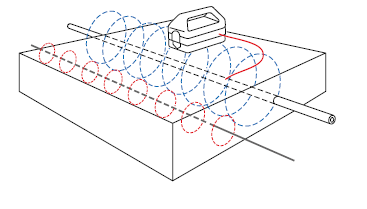

Salto de señal desde un cable accesible

Si un cable de diámetro pequeño corre cerca o paralelo a un cable más accesible, p. ej. un cable de alumbrado, la señal de localización de diámetros pequeños puede ser capaz de saltar desde un cable a otro. Utilice los métodos de Conexión Directa o de Pinzas de Señal, como descritos abajo, para transmitir ambas señales al cable accesible. Cuando examine un área para localizar a servicios públicos subterráneos, el salto de la frecuencia de localización de diámetros pequeños puede diferenciarse de la señal Genny estándar mediante un tono de audio diferente.



Conexión directa

Sólo el personal cualificado debe realizar la conexión al revestimiento de un cable de energía.

La conexión directa es una forma eficaz de aplicar la señal de localización de Genny4 a una red de cables o tuberías específica de forma que pueda rastrearse por encima del suelo. Las conexiones pueden hacerse con cualquier parte de la tubería o del cable tales como válvulas, medidores, cajas de conexión, alumbrado, marcadores de tuberías u otros puntos de acceso.

Con el Genny4 apagado, inserte el terminal de conexión directa en la toma de accesorios. Sujete el terminal rojo a la tubería o al cable (si es necesario, limpie el punto de conexión para asegurar un buen contacto eléctrico). Si las mordazas de la pinza no se abren suficientemente, y si el punto de conexión es de un material adecuado, utilice el imán suministrado.

Conecte el terminal negro a la estaca de tierra que debe fijarse en el suelo a 3 – 4 m de distancia, y pica en ángulo recto respecto a la línea en cuestión.

Alternativamente el terminal negro puede fijarse a un registro de válvula, a una tapa de acceso o a otro punto puesto a tierra. Utilice el terminal de tierra en carrete para extender la conexión de tierra si es necesario.

Encienda el Genny4. Una buena conexión se indica mediante una caída en el tono del altavoz. Si no hay tono, o si destella el LED de Power Boost, sustituya las baterías.

Utilice el C.A.T4 para examinar el área respecto a las tuberías o cables objetivo (vea ‘Localización con el C.A.T4’).
