UTILIZACIÓN DEL C.A.T4

Seguir

FUNCIONAMIENTO DEL C.A.T

Agarre el mango. Mantenga presionado el gatillo y escuche el pitido que indica que las baterías están bien. Reemplace ambas baterías si no se escucha ningún pitido o si el icono de la batería está parpadeando.

Solo modelos eC.A.T4 y gC.A.T4

Las unidades eC.A.T4 y gC.A.T4 realizan una autoprueba al inicio para verificar si hay errores del sistema de registro. Si se detecta un problema, la unidad mostrará momentáneamente el mensajeicono de error 2y emitirá un tono de advertencia.

NOTA: El sistema de registro de datos interno no funcionará correctamente si se muestra el mensajeicono de error 2. Devuélvala para servicio inmediato.

Si es necesario, eC.A.T4 y gC.A.T4 pueden desactivarse automáticamente si se detecta una advertenciaicono de error 2.

Consulte el manual de C.A.T Manager para obtener más información.

Cuando un servicio / calibración vence en 31 días o menos, la pantalla mostrará 'CAL' al inicio, seguido por el número de días hasta el vencimiento del servicio / calibración.



Icono CAL CALSafe

Las unidades habilitadas para CALSafe están equipadas con un sistema que no les permite funcionar una vez que han pasado la fecha de servicio / calibración esperada.

SiIcono CALparpadea continuamente durante el inicio, devuelva inmediatamente su C.A.T para su reparación / calibración.

Etiqueta de precaución No intente utilizar un C.A.T4 para rastrear tuberías o cables fuera de su período de calibración. En caso de duda, póngase en contacto con el responsable o Radiodetection.



Seleccionar modo

Los modelos C.A.T4 están equipados con cuatro modos de localización:

Icono de modo de evitación Modo de evitación A para el modo de evitación: detecta todas las señales de localización simultáneamente, incluidas las señales de Genny, Power y Radio. El control de sensibilidad ajusta los niveles de señal de potencia, radio y Genny simultáneamente.
Icono de modo Genny Modo GennyG de Genny: detecta las señales de localización producidas por un Genny. Hay varias formas de aplicar la señal de Genny. Usar un Genny es la forma más confiable de detectar una tubería o un cable. El C.A.T4 y Genny4 cuentan con nuevas señales de localización que hacen que la combinación sea más sensible a los cables de núcleo pequeño (por ejemplo, telecomunicaciones y alumbrado público).
Icono de modo de energía

Modo de energíaP de poder: detecta señales que se originan en redes de transmisión de energía. Estas señales se pueden encontrar en cualquier tubería o cable, no solo en los cables de alimentación.

Etiqueta de precaución Algunos cables de alimentación NO irradian señales de potencia detectables.

Etiqueta de precaución Es posible que las señales de alimentación no se encuentren en los cables de alimentación que estén apagados (por ejemplo, un cable de alumbrado público durante el día). Utilice siempre un Genny antes de excavar.

Icono de modo de radio

Modo de radioR para radio: detecta señales de radio que se originan en transmisores de radio distantes mientras viajan por tuberías y cables subterráneos.

Etiqueta de precaución Las señales de radio no siempre están presentes. Utilice siempre un Genny antes de excavar.



USANDO EL C.A.T4

Sostenga el C.A.T4 con la hoja en posición vertical y con el borde inferior justo por encima del suelo. No mueva el C.A.T4 ni lo incline más de unos pocos grados con respecto a la vertical. Balancear el C.A.T afectará la precisión de la localización; Todos los modelos eC.A.T4 y gC.A.T4 cuentan con SWING, un dispositivo sensor que recuerda a los operadores que deben usar el C.A.T correctamente.

Localización de cables y tuberías

El control de sensibilidad se utiliza para reducir el campo en el que el C.A.T4 puede ubicar una tubería o un cable. El control de sensibilidad debe establecerse al máximo antes de comenzar a localizar.

En todos los modos de localización, el gráfico de barras y los niveles de sonido aumentan a medida que el C.A.T se acerca a una tubería o cable, y se reducen una vez que pasa más allá o cuando se aleja.

gráfico de barras

A medida que la lectura del gráfico de barras pasa al máximo sobre una tubería o cable, baje el control de sensibilidad y vuelva a la posición de localización. Al repetir este proceso hacia adelante y hacia atrás en la posición de lectura máxima, se puede identificar la posición del cable o la tubería. La función de marca de marea mantiene la lectura máxima del gráfico de barras para facilitar la identificación de una lectura máxima.

Si la posición no se puede determinar fácilmente utilizando el modo de evitación, cambie entre los modos de localización dedicados (Genny, Power o Radio) antes de ajustar el control de sensibilidad para señalar el cable o la tubería.

Determinar la dirección de un cable o tubería

Una vez que se haya identificado la posición de un cable o tubería, gire el C.A.T4 sobre él. El C.A.T está en ángulo recto a través del cable o tubería cuando el gráfico de barras y el audio están al máximo, y está directamente en línea con él cuando el gráfico de barras y el audio están al mínimo. Verifique la precisión variando el control de sensibilidad mientras gira el C.A.T. (Este proceso puede ser menos preciso en el modo de potencia debido a la naturaleza de las señales de potencia detectables).

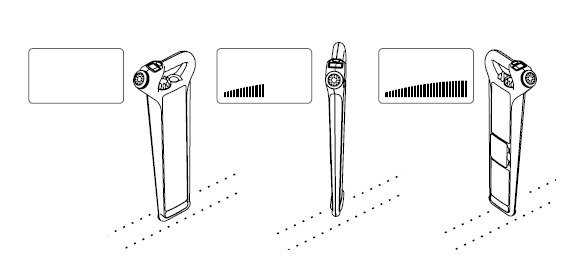

girar el C.A.T



Trace el conductor enterrado manteniendo el C.A.T4 vertical y moviéndolo constantemente de lado a lado. Siga la línea del conductor enterrado, marcándolo según sea necesario en el área a excavar.

Escanear un área antes de excavar

Se recomienda un barrido inicial con el modo de evitación, seguido de barridos detallados con los otros modos. Utilice el modo Genny para estimar la profundidad una vez que se haya detectado una tubería o un cable (solo C.A.T4 +, eC.A.T4 + y gC.A.T4 +).

Gire el interruptor de función a Icono de modo de evitación (modo de evitación) para barrer el área en busca de cables o tuberías que irradien señales de Genny, Power o Radio. Gire el control de sensibilidad al máximo antes de comenzar. Si el gráfico de barras de la señal no se mueve del máximo, reduzca el control de sensibilidad para que el gráfico de barras esté por debajo de la mitad antes de comenzar.

Barra el área a excavar con un movimiento constante y deliberado.

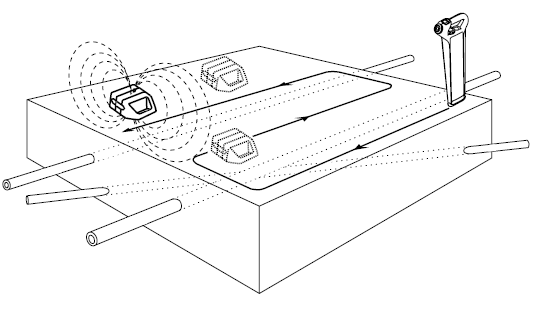

Comience recorriendo el perímetro del sitio de excavación propuesto. Luego, camine a lo largo del sitio de excavación, moviéndose a lo ancho en barridos paralelos a una distancia de 0,5 metros. Si usa un Genny en modo de inducción, coloque el Genny como se muestra de modo que los chevrones del C.A.T4 estén alineados con los chevrones del Genny4.

Luego barra a lo ancho del sitio de excavación, subiendo a lo largo. Si usa un Genny en modo de inducción, coloque el Genny como se muestra.

Si se encuentra un cable o tubería, primero establezca la dirección del cable o tubería, luego trácelo a lo largo del área a excavar, marcándolo si es necesario.

Luego, reanude el barrido sobre el sitio de excavación.






Búsqueda activa mediante inducción: búsqueda de tuberías y cables paralelos

Colocar el Genny4 de lado inunda un área con la señal de Genny. Tenga en cuenta que la señal no se transmite directamente debajo del Genny4 en esta orientación, así que repita el ejercicio con el Genny4 movido hacia un lado al menos 1 m. Alternativamente, use una técnica de dos personas para buscar un área en busca de servicios públicos enterrados como se muestra.

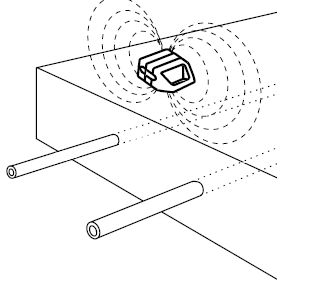

Genny colocado de lado

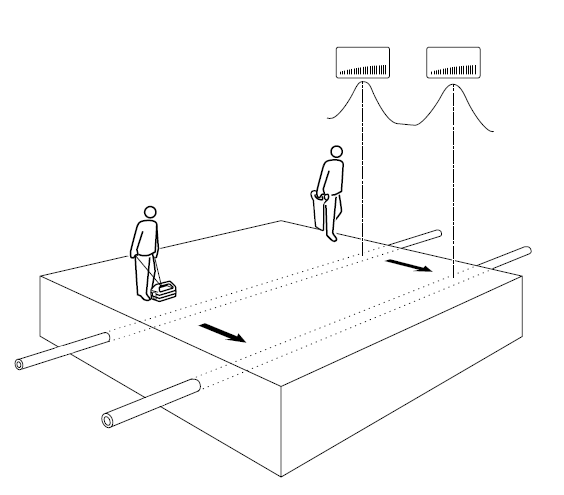

la técnica de barrido de 2 hombres



Eliminación de cables o tuberías adyacentes ('Anulación')

En algunas aplicaciones, un cable o tubería que transporta una señal puede enmascarar los servicios públicos adyacentes. Por ejemplo, una señal de localización grande podría fluir a lo largo de un cable grande que se extiende cerca de un segundo cable con una señal más pequeña. En esta situación, se puede esperar que C.A.T4 localice la señal del cable más grande, pero es posible que no localice el segundo cable. Para ubicar el segundo cable, realice lo siguiente:

  1. Usando el Genny4 en modo de inducción, coloque el Genny4 de lado directamente sobre el cable grande y alineado con su dirección como se muestra en la ilustración.
  2. El cable debajo del Genny4 ahora no debería tener señal de localización transmitida, pero otros cables cercanos deberían tener la señal de Genny transmitida y ahora pueden ubicarse con el C.A.T4.

Genny de su lado



Estimación de la profundidad de la línea con C.A.T4 + / eC.A.T4 + / gC.A.T4 + y Genny4

Etiqueta de precauciónNo utilice la función de estimación de profundidad C.A.T4 +, eC.A.T4 + o gCAT4 + para decidir si la excavación mecánica es apropiada.

Las estimaciones de profundidad solo son posibles cuando se utiliza C.A.T4 +, eC.A.T4 + o gC.A.T4 + en modo Genny.

Si utiliza el Genny4 en modo de inducción, asegúrese de que la posición de estimación de profundidad esté al menos a 10 m del Genny. Si utiliza una conexión directa o una pinza de señal, esta distancia se puede reducir a aproximadamente 5 m. Una vez que se ha localizado un cable o tubería, coloque el C.A.T sobre su posición y en ángulo recto con su dirección.




Presione y suelte el botón de profundidad. La pantalla mostrará la profundidad estimada al conductor detectado.

No estime la profundidad cerca de una curva o T en un cable o tubería.



PROTECCIÓN DINÁMICA CONTRA SOBRECARGA

Todos los modelos C.A.T4 incorporan Dynamic Overload Protection, una poderosa herramienta de procesamiento de señales que identifica y rechaza automáticamente las interferencias eléctricas que de otro modo podrían sobrecargar los componentes electrónicos del C.A.T. La protección dinámica contra sobrecargas permite al operador ubicar tuberías y cables en entornos eléctricamente ruidosos, como cerca de subestaciones eléctricas o cerca de cables aéreos de alto voltaje. Tenga en cuenta que la protección dinámica contra sobrecargas no superará niveles muy altos de interferencia. En esta situación, aparecerá la advertencia de sobrecarga de señal (consulte Advertencias).
