C.A.T4 y Genny4: métodos de localización 2

Seguir Avatar Anthony Caplin
Updated : Created :
In this article

Pinza de señal

Las pinzas de señal opcionales pueden utilizarse para aplicar la señal de localización de Genny4 con seguridad a una tubería o en un cable de hasta 215 mm de diámetro sin interrumpir el suministro. Las pinzas de señal no son adecuadas para la conexión alrededor de farolas.

Inserte la pinza en la toma de accesorios del Genny4. Coloque la pinza alrededor de la tubería o del cable asegurándose de que las mordazas están completamente cerradas. Encienda el Genny4 y después abra y cierre la pinza. Si las mordazas se cierran correctamente hará un cambio de tono cuando las mordazas estarán cerradas.

No es necesaria una conexión de tierra desde el Genny4 pero la transferencia de señal óptima en general sólo se consigue si la línea enfocada está puesta en tierra en ambos extremos. Es el caso normalmente con cables de energía.



Utilice el C.A.T4 para examinar el área respecto a las tuberías o cables objetivo (vea ‘Localización con el C.A.T4’).

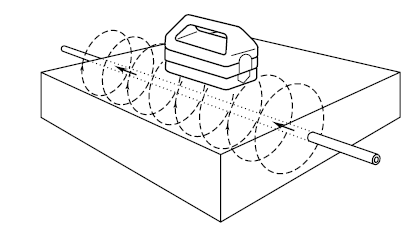

INDUCCIÓN DE SEÑAL

La inducción es una forma cómoda y rápida de aplicar la señal de localización del Genny4 en una tubería o en un cable, cuando el acceso limitado no permite el uso de la conexión directa o de pinzas de señal.

Coloque el Genny4 encima de la posición supuesta del conductor y en línea con su dirección supuesta. Aléjese por lo menos 10 m y utilice el C.A.T para buscar tuberías y cables (vea ‘Localización con el C.A.T4’). Trabajar demasiado cerca del Genny4 puede dar falsas lecturas ya que el C.A.T4 detectará señales aéreas directamente desde el Genny4 en vez de la línea objetivo. Para tener los mejores resultados, repita la búsqueda con el Genny a 90º respecto a la primera posición de búsqueda.





Localización con el C.A.T4

Prueba funcional del C.A.T y del Genny

warning iconRadiodetection recomienda que hagan un test funcional cada día antes de usar el C.A.T4 y el Genny.

  • Coloque el Genny sobre el suelo, enciéndalo y compruebe que haya un sonido audible. Si no oye sonido o si parpadea la luz de advertencia de batería baja, sustituya las baterías antes de la utilización.
  • Encienda el C.A.T apretando el gatillo y verificando si hay un "chirrido" inicial. Un tono bajo indica que las baterías están bajas. Si no se escucha ningún sonido, reemplace las baterías antes de usar.
  • Gire el interruptor de función del C.A.T y compruebe que se visualiza la letra adecuada en cada posición del interruptor.
  • Ajuste el C.A.T en modo Genny a sensibilidad máxima, manténgalo a la altura de la cintura apuntando el Genny con la parte más plana de la carcasa paralela al suelo y compruebe que el C.A.T puede detectar el Genny hasta una distancia de 15 m con un sonido audible.
