C.A.T4 y Genny4: accesorios opcionales

Seguir

TRANSMISOR DE SEÑAL DE RATÓN - PARA UTILIDADES NO METÁLICAS

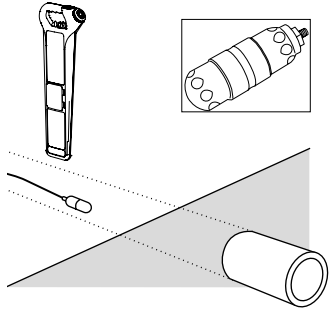

El ratón es un pequeño transmisor de señal estanco y autónomo ("Sonda") que el C.A.T4 puede ubicar en el modo Genny o en el modo de evitación.

Desatornille la carcasa e inserte las baterías en la orientación que se muestra en el diagrama en el compartimiento de las baterías.

Para comprobar el correcto funcionamiento, coloque el ratón en el suelo, ponga el C.A.T4 en modo Genny y, mientras mantiene el C.A.T4 alineado con el ratón, compruebe que se recibe la señal.

Inserte el mouse en el conducto o desagüe y ajuste la sensibilidad del C.A.T4 para recibir la señal.

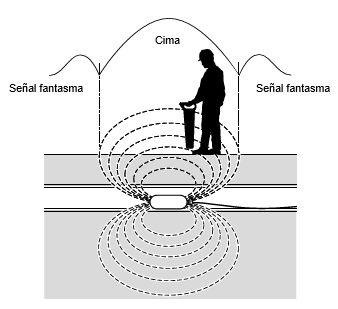

Aparecen señales fantasma más pequeñas antes y detrás de la posición de la señal principal. Ubique los tres picos para asegurarse de que el más grande del medio esté identificado como la posición del mouse.

Girar el C.A.T4 sobre su eje para obtener la señal más grande pone el C.A.T4 en línea con el ratón y es una buena forma de identificar la dirección del conducto o tubería.

Ubicando los tres picos.png

Ubicando los tres picos



Estimación de la profundidad del mouse con C.A.T4 + / eC.A.T4 + / gC.A.T4 +

ADVERTENCIA: No utilice la estimación de profundidad C.A.T4 +, eC.A.T4 + o gC.A.T4 + para decidir si la excavación mecánica es apropiada.

Las estimaciones de profundidad solo son posibles cuando se utiliza C.A.T4 +, eC.A.T4 + o gC.A.T4 + en modo Genny.

 PRECAUCIÓN: Ubique la señal principal del mouse como se describió anteriormente. Mantenga el C.A.T4 vertical y alineado con el mouse. Mantenga presionado el botón de profundidad hasta que aparezca "M" en la pantalla y luego suéltelo. Se mostrará la estimación de profundidad.

NOTA: Si la función StrikeAlert está habilitada, la alarma se activará aproximadamente a 1,2 m al ubicar un mouse. Si esto es inconveniente, la función StrikeAlert puede desactivarse en el modo Genny presionando y manteniendo presionado el botón de profundidad durante la duración del pitido de prueba de la batería al encender.



FLEXITRACE ™ - PARA LOCALIZAR SERVICIOS PÚBLICOS NO METÁLICOS

FlexiTrace es una varilla conductora flexible de 50 m (164 ') o 80 m (260') con un mouse incorporado que se puede insertar en tuberías y conductos no metálicos para permitir su ubicación a profundidades de hasta 3 m (10 ') FlexiTrace se puede insertar en una tubería o conducto de tan solo 12 mm (½ ") de diámetro interno y con curvas de hasta 250 mm. Para usarlo como mouse, conecte ambos cables del transmisor a las orejetas FlexiTrace. En este modo, solo se podrá localizar la punta del FlexiTrace. Para rastrear toda la longitud, conecte el cable rojo del transmisor a un terminal FlexiTrace y conecte a tierra el cable negro, ya sea a la estaca de tierra oa un punto de conexión a tierra apropiado.







CONECTOR DE ENCHUFE EN VIVO



ADVERTENCIA: No utilice los cables de conexión directa suministrados para conectar cables activos. Utilice el conector de enchufe de Radiodetection Genny Live o el conector de cable de Live. El no hacerlo puede resultar en lesiones o daños al equipo.

ADVERTENCIA: La conexión a los cables de alimentación con corriente debe ser realizada únicamente por personal calificado.

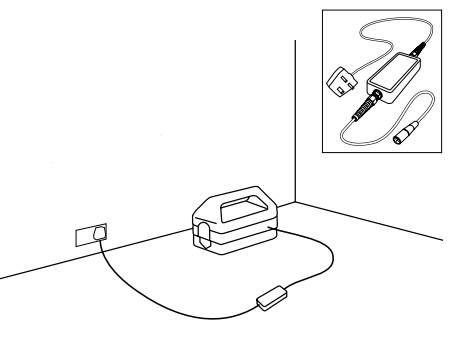

El Live Plug Connector aplica la señal de Genny a una toma de corriente doméstica activa y, a través del sistema de cableado doméstico, al cable de servicio y suministro en la calle.

Conecte el conector de cable en vivo a la toma de accesorios Genny4 y la toma de corriente principal, luego encienda el Genny4 y la toma de corriente.

NOTA: El conector de enchufe activo proporciona protección a 250 V CA.



Servicio y mantenimiento

ADVERTENCIA: El C.A.T4 y Genny4 están diseñados para requerir una recalibración mínima. Sin embargo, al igual que con todos los equipos de seguridad, se recomienda que se les dé servicio y se valide su calibración al menos una vez al año utilizando equipos de prueba aprobados por Radiodetection. Radiodetection no acepta ninguna responsabilidad por el servicio, la calibración o las reparaciones realizadas por personas no autorizadas.

Para comprobar cuándo debe calibrarse el C.A.T4, apriete el gatillo y luego presione el botón de profundidad hasta que se muestre "C" (Configuración). La pantalla ahora mostrará automáticamente la siguiente información: "S" (versión del software), "D" (día), "M" (mes) e "Y" (año).



ECERT

Todos los modelos C.A.T4 cuentan con eCert, que proporciona una prueba exhaustiva de los circuitos de localización del C.A.T4 y proporciona un Certificado de calibración de radiodetección cuando se obtiene un resultado positivo.

NOTA: eCert no realiza una verificación funcional completa ni verifica la integridad mecánica de la unidad bajo prueba, incluido el funcionamiento de los controles y la pantalla LCD.

Para ejecutar una prueba eCert, el C.A.T4 debe estar conectado a una PC habilitada para Internet en la que esté instalado el software C.A.T Manager. Es posible que se requiera una compra adicional, comuníquese con Radiodetection para obtener más detalles.



REEMPLAZO DE BATERIAS

ADVERTENCIA: No mezcle baterías nuevas y viejas o diferentes tipos de baterías, ya que esto puede hacer que se sobrecalienten.

C.A.T4

Para reemplazar las baterías, abra la tapa de acceso con un destornillador o una moneda. Utilice dos pilas alcalinas LR20 (celda D) o pilas recargables de NiMH equivalentes.

Genny4

Para reemplazar las baterías, abra la tapa de acceso con un destornillador o una moneda. Utilice cuatro pilas alcalinas LR20 (celda D).



ESPECIFICACIONES DEL PRODUCTO

Rango de temperatura de funcionamiento -20˚C a + 50˚C (4˚F a 122˚F)
Protección del medio ambiente IP54
Precisión de profundidad Línea: ± 5% de tolerancia de 0,1 m (4 ”) a 3 m (10 pies)
Sonda ("ratón"): ± 5% de tolerancia de 0,1 m (4 ") a 7 m (23 pies)
Precisión de posición GPS horizontal * CEP de 3 m (error circular probable)
Baterías

C.A.T: 2 x células D alcalinas o NimH (LR20)

Genny: 4 x pilas D alcalinas o NimH (LR20)

Unidad de peso

C.A.T4: 2,3 kg (incluidas las pilas)

Genny4: 2,7 kg (incluidas las pilas)



* Solo modelos gC.A.T4.



El C.A.T4 y Genny4 con accesorios opcionales se han diseñado para ubicar servicios públicos enterrados. No lo intente para otros fines.

Los productos C.A.T4 y Genny4 se fabrican en el Reino Unido bajo condiciones de certificación ISO9001.
