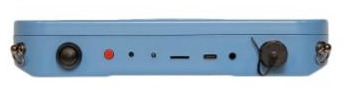

Comportamiento de LED

LED verde

Verde: la unidad está encendida.

LED rojo

Rojo: la unidad está cargando.

LED apagado

APAGADO: apagada o unidad completamente cargada (si está conectada).

Prueba

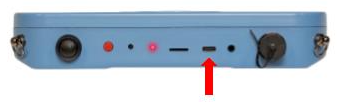

Toma de carga de la unidad de visualización RD510

Para cargar la unidad de visualización, utilice el cable USB tipo C provisto y un cargador USB adecuado (5 V, 2 A).
Mientras se carga, el indicador LED estará rojo y se apagará cuando esté cargado.

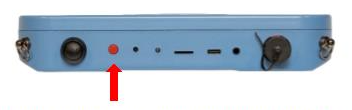

Control de alimentación

Botón de encendido

APAGADO: apagada o unidad completamente cargada (si está conectada).

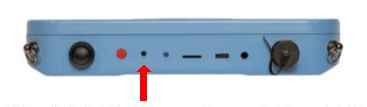

Restaurar

En el improbable caso de que la unidad de visualización RD510 se congele, puede restablecerse presionando el botón de restauración con un alfiler. La unidad se apagará. Deberá reiniciar la unidad presionando el botón de encendido.

Entrada del sensor

Desatornille la tapa del conector y atornille el enchufe del sensor. El enchufe solo se puede insertar en una posición determinada, por lo que debe alinear los puntos de orientación blancos tanto en el conector como en la toma.

PRECAUCIÓN: El conector y el enchufe tienen una forma especial. No fuerce el enchufe, sino que gírelo suavemente hasta que encaje con el conector.

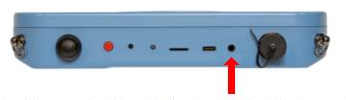

Salida de auriculares

La salida de la toma de audio de la unidad de visualización RD510 acepta un conector de audio estándar. Inserte aquí el cable de audio de los auriculares.

Este es un conector estéreo estándar de 3,5 mm.

ADVERTENCIA: Asegúrese de comprobar el nivel de volumen antes de ponerse los auriculares.

Pantalla de arranque

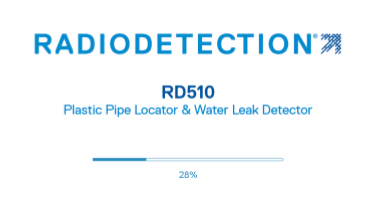

Pantalla de arranque del RD510

La pantalla de arranque se muestra durante el encendido. Hay una barra de progreso en la parte inferior de la pantalla.

Página de Inicio

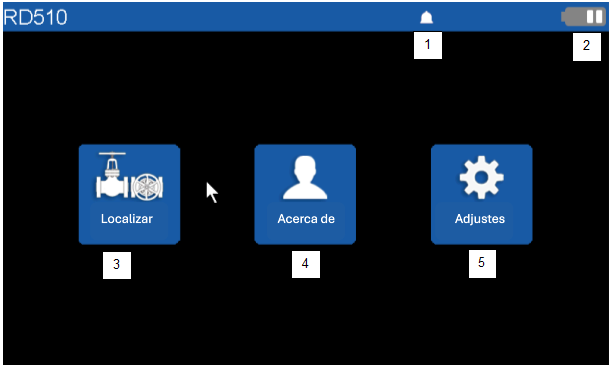

Página de inicio de la pantalla RD510

1. Icono del sensor: visible solo cuando el sensor acústico está conectado
2. Nivel de batería
3. Menú de operaciones de localización
4. Pantalla Acerca de
5. Ajustes

Pantalla táctil/Navegación

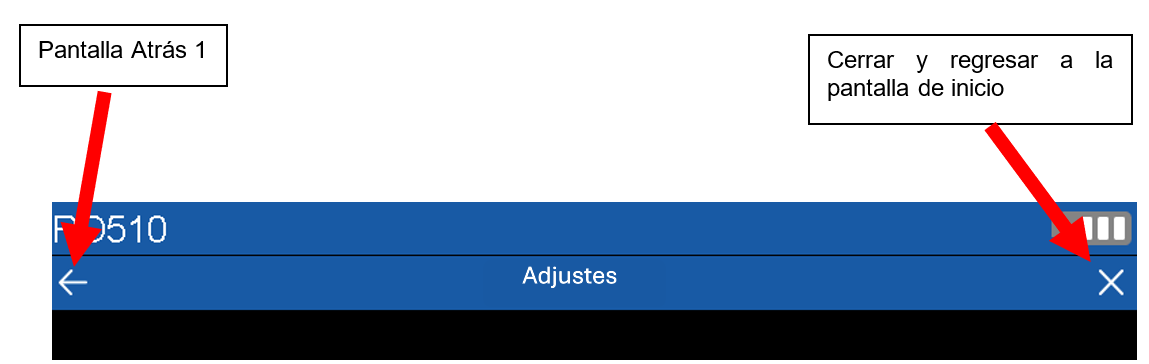

Íconos de navegación de la pantalla RD510

	ir a la pantalla anterior
	cerrar y volver a la pantalla de inicio

La unidad de visualización RD510 es un dispositivo de pantalla táctil:

• Use el dedo para seleccionar elementos o deslizar
• Toque una vez para ingresar a un menú o iniciar una función
• Cuando esté en un submenú/pantalla, puede usar los 2 íconos en la barra de navegación

Acerca de

Pantalla Acerca de la pantalla RD510

Esta pantalla proporciona información general sobre su unidad de pantalla RD510 y la información de contacto de Radiodetection.

Ajustes

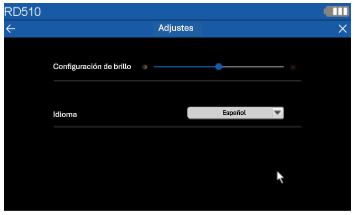

Pantalla Acerca de la pantalla RD510

Esta pantalla brinda acceso a los ajustes de la RD510:

• Ajustes de brillo
  Esta es una barra deslizante. Se restablecerá al punto medio (predeterminado) al restablecer.
• Idioma
  Solo se admite el idioma inglés.
