Transmisor de agua pulsada
ADVERTENCIA: Este equipo debe ser utilizado únicamente por personal calificado y capacitado.
Para localizar y rastrear una tubería a largas distancias, debe utilizar el transmisor de agua pulsada y la válvula de agua pulsada conectados a la tubería objetivo.
Las válvulas de agua pulsada se conectan a cabezales de rociadores, grifos de manguera, bases de medidores de agua, hidrantes contra incendios y bocas de limpieza.
Las válvulas de agua pulsada se suministran con accesorios imperiales o métricos según su región. Utilice el kit de conexión provisto para conectar a la tubería objetivo.
Cuando utilice otros accesorios, verifique siempre que la presión nominal sea adecuada para su aplicación.
Siempre enjuague cualquier sitio de conexión hasta que el agua que fluye esté libre de óxido, sedimento, compuestos de sellado y materiales extraños antes de conectar una válvula de transmisor de pulsos a la línea de agua.
Siempre use la arandela de filtro provista en la entrada de la válvula de agua pulsada. Revise siempre este filtro para detectar residuos o daños. Reemplace la arandela del filtro si la malla presenta algún daño.
NOTA: Las tuberías de agua deben estar llenas y presurizadas. El rango de presión óptimo es entre 3 y 7 bar.
ADVERTENCIA: Verifique siempre que la presión máxima de su válvula de agua pulsada esté dentro de la presión de la tubería de agua objetivo, verificando la banda termorretráctil de color en su cable:
- Amarillo: 4 bar máx
- Rojo: 10 bar máx.
PRECAUCIÓN: Utilice siempre la válvula de agua a presión en tuberías externas. Si se utiliza en un grifo externo que se conecta a una red de tuberías internas del edificio, utilice siempre el regulador y nunca utilice este sistema durante períodos prolongados (máximo de 30 minutos).
Los pasos para conectar a una tubería objetivo son siempre los mismos independientemente de la naturaleza de la tubería y sus adaptadores de conexión:
- Asegúrese de que el transmisor de agua pulsada esté apagado y el cable de la válvula de agua pulsada (PWV) esté desconectado.
- Conecte la válvula de agua pulsada a la tubería objetivo.
4 bar connection to a tap
10 bar connection to a tap
- Coloque la manguera de desagüe para asegurarse de que el agua liberada se elimine correctamente.
- Conecte el cable de la válvula de agua pulsada al transmisor.
- Con el transmisor de agua pulsada conectado de forma segura y correcta, encienda el transmisor presionando el botón de encendido.
Con el transmisor de agua pulsada en funcionamiento, proceda ahora a localizar y rastrear la tubería:
Modo de análisis de espectro
Este modo de operación permite al operador colocar el sensor acústico cerca de la dirección sospechosa de ubicación de la tubería.

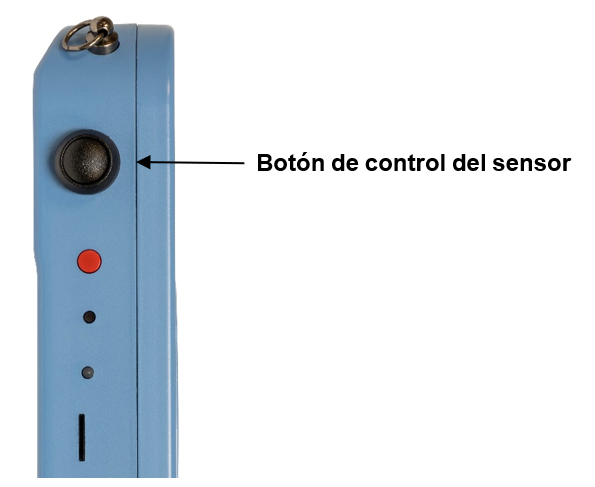

- Habilite la entrada del sensor acústico presionando una vez el botón de control del sensor.

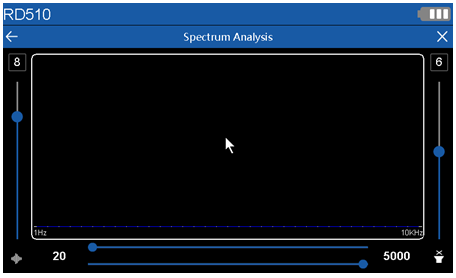

Cuando el sensor está conectado y habilitado, esta pantalla proporciona un análisis de frecuencia en tiempo real de la señal de audio recibida.
Existen 3 controles disponibles:
Volumen: utilice esta opción para controlar el nivel de sonido en sus auriculares.
ADVERTENCIA: Los niveles de volumen excesivos pueden causar daños auditivos.
Ganancia: utilice esta opción para aumentar o disminuir la sensibilidad.
Filtro de paso de banda: utilice las frecuencias de banda baja y alta para filtrar el ruido no deseado.
El operador puede colocar el sensor del micrófono de tierra en diferentes lugares para tratar de identificar dónde se encuentran las respuestas más altas, y también puede usar los auriculares para escuchar las respuestas de audio pico para identificar la dirección aproximada de la tubería.
Dentro del modo de análisis de espectro, podrá ajustar la ganancia y el filtro de paso de banda para ajustar cualquier ruido no deseado de su área de interés. La pantalla mostrará varias respuestas de gráficos de barras consistentes con la señal aplicada por el transmisor de agua pulsada.
Una vez que se hayan configurado los filtros de ganancia y paso de banda, el operador puede colocar el sensor acústico a lo largo de las áreas sospechosas en las que podría estar ubicada la tubería.
Si no hay ninguna indicación de la dirección de la tubería, es aconsejable realizar un barrido de 360 grados del área; este barrido debe ubicarse al menos a 5 m de distancia de donde está conectado el transmisor de agua pulsada.
Área de barrido
Usando tanto la salida de audio como la información del análisis de espectro, el operador puede trazar la ubicación aproximada de la tubería.
Modo de localización
Para una mayor precisión de la tubería, puede utilizar la función de localización como un paso adicional después del análisis de espectro.
Esto se puede utilizar para limitar el área marcada como la ubicación probable de la tubería.
En este modo, puede tomar hasta 16 lecturas diferentes de izquierda a derecha a lo largo de la dirección sospechosa de la tubería.
Una vez que se haya marcado la ubicación aproximada de la tubería, vaya a la opción de localización en la unidad, asegurándose de que el sensor del micrófono de suelo esté habilitado.
Coloque el micrófono de suelo a la izquierda de la ubicación sospechosa de la tubería a aproximadamente 1 m de distancia.

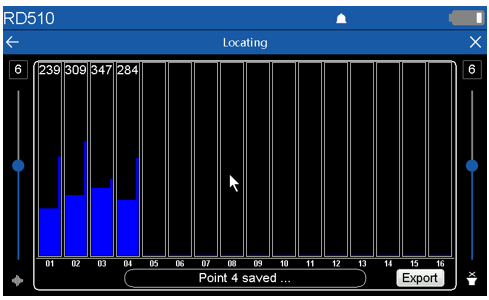

Haga clic en la barra de la columna 01 para comenzar y detener la medición.
Hay 2 columnas:
Una columna gruesa que representa el sonido subterráneo y la columna delgada a la derecha representa el ruido instantáneo. Además, hay un número en la parte superior de la columna que comienza en rojo y que muestra el valor de la señal.
Espere a que el sonido promedio se estabilice representado por la columna gruesa, esto lleva unos segundos. Una vez estabilizado, presione la columna nuevamente y la lectura se bloqueará, el valor de la señal en la parte superior de la columna cambiará de ROJO a BLANCO.
Mueva el sensor del micrófono de tierra hacia la derecha, hacia el objetivo y repita el proceso. Finalmente, pase el objetivo sospechoso.

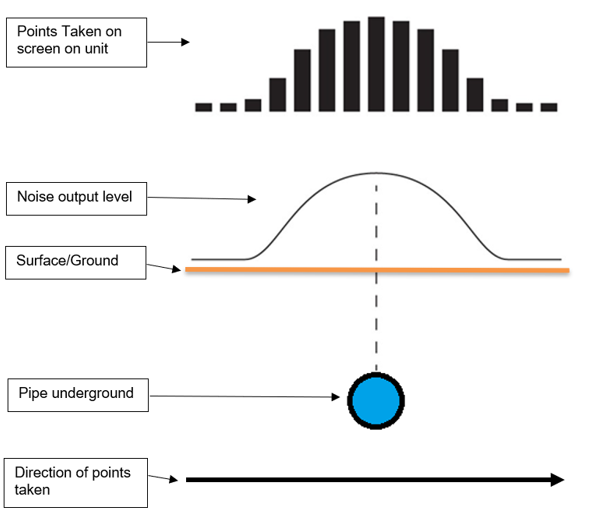

Construirá varias barras como el gráfico anterior, la tubería estará debajo de la columna gruesa más alta.
El objetivo es tomar puntos antes y después del objetivo sospechoso para dar una respuesta máxima cuando esté directamente sobre el objetivo.
Modo de localización del RD510: tubería
Una vez que se haya completado este gráfico, podrá exportar la imagen presionando el botón Exportar. Esto guardará la imagen en la tarjeta de memoria. Estas imágenes se pueden ver al conectar la unidad de control a una PC.
