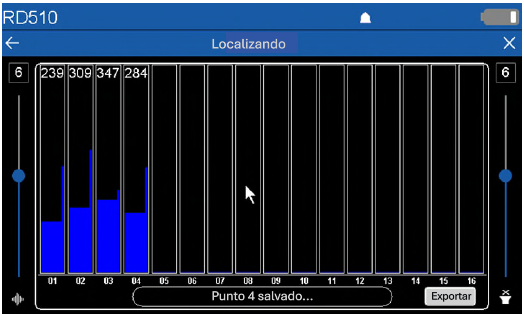

Pantalla de localización del RD510
Cuando el sensor está conectado y habilitado, esta pantalla permite tomar hasta 16 mediciones para identificar mejor la ubicación de la tubería o la fuga.
Para habilitar el sensor acústico:
Existen 2 controles disponibles:
Volumen: utilice esta opción para controlar el nivel de sonido en sus auriculares.
ADVERTENCIA: Los niveles de volumen excesivos pueden causar daños auditivos.
Ganancia: utilice esta opción para aumentar o disminuir la sensibilidad.
NOTA: Establezca la ganancia durante la primera medición únicamente para garantizar la consistencia durante todas las mediciones.
Para iniciar una medición:
- Mueva el sensor acústico a la ubicación deseada.
- Quite la mano del mango (para evitar agregar ruido al sensor) y asegúrese de no hacer otros sonidos.
- Toque la columna 01 y la unidad mostrará 2 columnas:
- una columna gruesa que es el promedio del sonido subterráneo que filtra todo el ruido aleatorio.
- la columna delgada a la derecha representa el ruido instantáneo.
- Una vez que la medición sea estable, puede bloquear la lectura presionando la columna 01 nuevamente, el color del valor de la señal cambiará de rojo a blanco.
- Mueva el sensor acústico a la siguiente posición, toque la columna 02 y repita el paso 4, presionando la columna 02 que ahora proporciona la medición.
- Repita los pasos 4 y 5 anteriores hasta que haya completado sus mediciones.
La barra de pico grueso indicará la posición objetivo.
Puede exportar la imagen presionando el botón Exportar. Esto guardará la imagen en la tarjeta de memoria. Estas imágenes se pueden ver al conectar la unidad de control a una PC.
