La señalización de una línea objetivo en el modo Pico o Pico+, define la posición exacta de la línea objetivo después de que ha sido rastreada y se conoce su posición de manera aproximada. Comience con potencia de salida media desde el transmisor, frecuencia media en el transmisor y el localizador, y el modo Pico o Pico+ en el localizador.

Ajuste la sensibilidad del localizador a aproximadamente el 50 % con las teclas up arrow.pngdown arrow.png.

NOTA: puede ser necesario ajustar el nivel de sensibilidad durante la señalización para mantener el gráfico de barras en escala.

  1. Con la antena perpendicular a la línea, haga recorridos que atraviesen la línea. Defina el punto de respuesta máxima.
  2. Sin mover el localizador, gírelo como si estuviera sobre un eje. Deténgase en el punto de respuesta máxima.
  3. Sostenga el localizador en posición vertical con la antena por encima del suelo y mueva el localizador de lado a lado a través de la línea. Deténgase en el punto de respuesta máxima.
  4. Con el extremo de la antena cerca del suelo, repita los pasos 2 y 3.
  5. Marque la posición y la dirección de la línea.

Repita los pasos del procedimiento para aumentar la precisión de la señalización.

Si utiliza el modo Pico+, cambie a flechas de Nulo manteniendo pulsada la tecla antenna key.pngO también puede cambiar al modo de antena Nulo.

Mueva el localizador para encontrar la posición Nulo. Si la posición de las señalizaciones Pico y Nulo coinciden, se puede asumir que la señalización es precisa. La señalización no es precisa si las marcas no coinciden, pero ambas marcas mostrarán un error en el mismo lado. La posición verdadera de la línea estará cerca de la posición Pico. La línea se encuentra a media distancia al otro lado de la posición Pico como la distancia entre las posiciones Pico y Nulo.

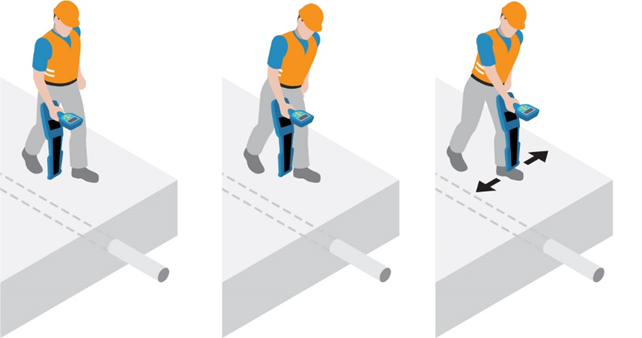

Señalización de una línea objetivo

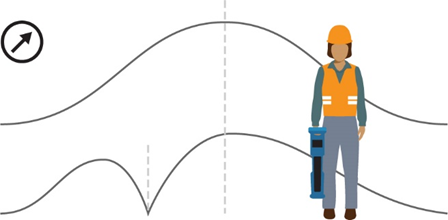

Señalización con indicadores Pico y Nulo
