Existe una serie de técnicas disponibles para localizar líneas desconocidas en un área. El uso de estas técnicas es especialmente importante antes de llevar a cabo cualquier tarea de excavación para asegurarse de no dañar las líneas subterráneas.
Barrido pasivo
El barrido pasivo localiza señales de Potencia, Radio, CATV o CPS que puedan emitirse desde conductores subterráneos.
Para realizar un barrido pasivo:
- Presione la tecla para seleccionar la frecuencia pasiva que desee localizar. Puede seleccionar entre las siguientes frecuencias pasivas:
- Power
- Radio
- CATV (Cable TV)
- CPS (Cathodic Protection System)
- PASSIV (simultaneously detects Power and Radio signals where present)
- Ajuste la sensibilidad al máximo; reduzca la sensibilidad para mantener el gráfico de barras en escala cuando haya una respuesta.

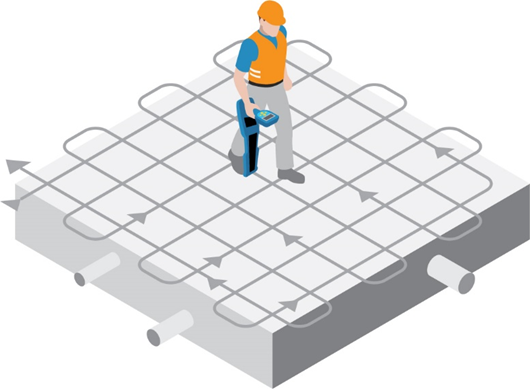

- Recorra la zona en una búsqueda por cuadros, con paso firme, y mantenga el localizador cómodamente con la antena alineada en la dirección del movimiento y en ángulo recto a las líneas que se puedan cruzar.
Barrido pasivo
Deténgase cuando la respuesta del localizador se eleve para indicar la presencia de una línea. Identifique la línea y marque su posición. Rastree la línea fuera del área de búsqueda. Reanude la búsqueda por cuadros en el área.
En algunas áreas puede haber una cantidad confusa de señales de potencia de 50 / 60 Hz. Levante el localizador 50 mm/2" del suelo y continúe el barrido, o utilice la tecla para cambiar del modo Potencia y usar los filtros de armónicos para discriminar líneas individuales.
Cambie el localizador al modo Radio. Aumente la sensibilidad al máximo y repita el procedimiento que se describió anteriormente de búsqueda por cuadros en el área. Identifique, marque y rastree las líneas localizadas.
En la mayoría de las áreas, aunque no en todas, el modo Radio localiza las líneas que no emiten señales de potencia y se debe realizar una búsqueda por cuadros en los modos Potencia y Radio o en modo Evitar señales pasivas.
