Sistema RD7100: descripción general de los transmisores Tx-1, Tx-5 y Tx-10

Seguir

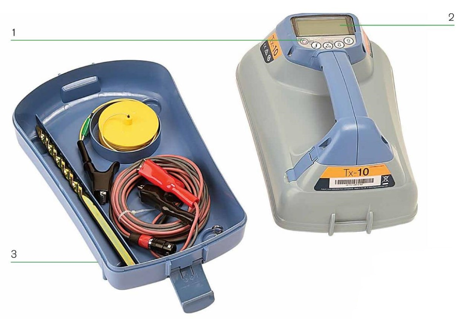

Características del transmisor

1. Teclado.

2. Pantalla LCD

3. Bandeja de accesorios extraíble.

4. Soporte de la batería tipo D

5. Baterías opcionales recargables de iones de litio (Li-Ion).

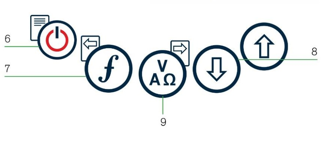

Teclado numérico del transmisor

6. Tecla de encendido: enciende y apaga la unidad. Abre el menú del transmisor.

7. Tecla de frecuencia: selecciona la frecuencia. Tecla de navegación de menús.

8. Flechas arriba y abajo: ajusta el nivel de la señal de salida. Se desplaza por las opciones del menú.

9. Tecla de medida: se utiliza para tomar mediciones de voltaje e impedancia. Abre un submenú.

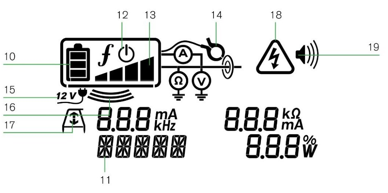

Iconos de la pantalla del transmisor

10. Icono de batería: indica el nivel de batería

11. Descripción alfanumérica del modo de funcionamiento seleccionado.

12. Icono de espera: aparece cuando el transmisor está en modo de espera Nivel de salida: muestra la potencia de salida del transmisor.

14. Indicadores de accesorio o medición: indica si un accesorio está conectado o si el modo de medición está activo

15. Icono de CC: aparece cuando el transmisor recibe alimentación de una fuente de CC

16. Indicador de inducción: aparece cuando el transmisor está en modo de inducción

17. A-Frame (solo Tx-5 o Tx-10): indica cuando el transmisor está en modo de detección de fallas

18. Indicador de advertencia de voltaje: indica que el transmisor está emitiendo niveles de tensión potencialmente peligrosos

19. Icono de volumen: muestra el nivel de volumen





  • Tx-1, Tx-5 and Tx-10
