Lecturas de profundidad y corriente: Parte 2

Seguir

Lecturas de corriente

Identificación del servicio usando mediciones de corriente

Medir el valor actual en una línea ayuda a confirmar la identidad de la línea y puede proporcionar información acerca de la condición del aislamiento del cable o del revestimiento de la tubería.

Acerca de las mediciones de corriente

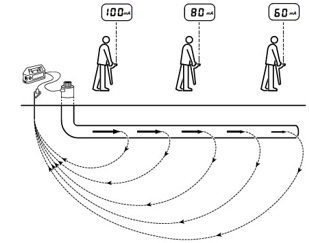

El transmisor aplica una señal o corriente sobre una línea objetivo. La corriente disminuye en intensidad a medida que aumenta la distancia desde el transmisor. Este ritmo de disminución depende del tipo de línea y las condiciones del terreno. Independientemente del tipo de línea y la frecuencia utilizada, el ritmo de disminución debe ser regular, sin caídas ni cambios repentinos. Cualquier cambio de corriente repentino o abrupto indica que la línea o su condición han cambiado.

Lecturas de corriente

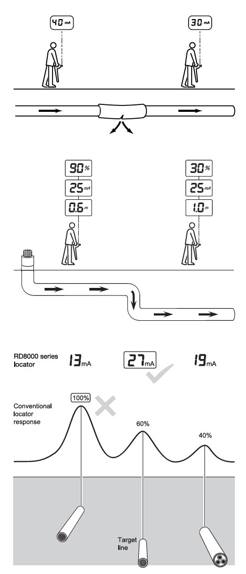

En áreas congestionadas, donde existe más de una línea, el localizador a veces puede detectar una señal más intensa de una línea adyacente a la cual la señal se ha acoplado o comparte una puesta a tierra común porque está más cerca de la superficie. Si bien la medición de la corriente compensa la profundidad, la respuesta de la señal será menor a medida que aumenta la profundidad.

La línea con la medición de corriente más alta, en vez de la línea con la respuesta más intensa, es la línea objetivo sobre la cual se ha aplicado la señal del transmisor.

La medición de la corriente proporciona información útil acerca de la posición de las curvas e intersecciones. Medir la corriente después de una conexión en T indica la línea principal que arrastra más corriente a lo largo de su mayor longitud.

Toma de lecturas de corriente

Aplicando una señal del transmisor

La señal del transmisor se puede conectar, sujetar con pinza o inducir a la línea objetivo del mismo modo que se aplica la señal para el rastreo de la línea.

ADVERTENCIA: La conexión directa con cables con tensión es POTENCIALMENTE LETAL. Las conexiones directas a conductores con tensión deben ser realizadas solo por personal altamente cualificado, utilizando únicamente los productos pertinentes que permitan conexiones a líneas con tensión.

Mediciones de corriente de señal

Identifique la línea y confirme la precisión del punto Pico con un punto Nulo. Verifique que el localizador se encuentre directamente sobre la línea, con las antenas en ángulo recto a la línea y en posición vertical.

El localizador hará una estimación automática y mostrará la profundidad en la pantalla LCD.

Una señal acoplada a una línea cercana puede distorsionar la precisión de la medición. Si la precisión de la lectura es dudosa, barra el área para verificar si existen otras líneas cercanas que estén emitiendo la señal. Si existen otras señales que causan interferencias, puede ser necesario realizar la medición de la corriente en otro punto de la línea.

Se necesitan ambas antenas para realizar una medición de corriente y no se pueden utilizar las antenas complementarias del localizador, como una pinza normal o un estetoscopio. Debido a que la medición de corriente es una función de la profundidad, solo está disponible en los modos de localización.

Lecturas de corriente usando señales del transmisor
