Acerca de la búsqueda de fallos
Los localizadores D7100PL y RD7100TL pueden localizar fallos en cables a tierra causados por revestimientos de cables dañados y también se pueden usar para localizar daños al aislamiento de tuberías. El proceso se conoce como Búsqueda de fallos y utiliza señales específicas aplicadas al objetivo.
Las señales para búsqueda de fallos pueden aplicarse solamente mediante el método de conexión directa.
El A-Frame complementario se utiliza para localizar fallos en el revestimiento de cables de energía y telecomunicaciones o fallos en el aislamiento de tuberías. Para utilizar la búsqueda de fallos se necesita el siguiente equipo:
- Localizador RD7100
- Transmisor Tx-5 o Tx-10
- A-Frame complementario, con cable de conexión
- Cable de conexión directa y estaca de puesta a tierra
Se pueden usar 2 tipos de señales para la búsqueda de fallos:
- Búsqueda de fallos 8KFF - útil para fallos en el revestimiento de los cables, pero también se puede utilizar en tuberías en distancias más cortas.
Preparación
Mediante las técnicas de localización estándar del RD7100, localice el cable o tubería por una distancia corta y luego rastree y marque su trayecto. Retire todas las uniones a tierra de la línea a rastrear durante la inspección de búsqueda de fallos. Si hay alguna unión a tierra a lo largo del trayecto, la señal de búsqueda de fallos puede guiar al usuario a esta ubicación ya que esta será la ruta preferida de fuga al suelo de la señal de búsqueda de fallos y puede dar como resultado que no se localice el fallo.
Conexión del transmisor
- Con el transmisor apagado, conecte el cable de conexión directa a la entrada de accesorios del transmisor.
- Sujete el cable de conexión rojo al cable, revestimiento del cable o tubería y asegúrese de que el área alrededor de la conexión esté limpia y que se logre una conexión positiva.
- Extienda el cable de conexión negro lo más lejos posible a 90° del trayecto probable del cable objetivo, sujete el conector a la estaca de puesta a tierra y asegúrese de que se logre una conexión positiva.
Siempre conecte el cable de conexión negro a una pica de puesta a tierra y no a una tubería de agua o cable subterráneo, ya que estos pueden llevar la señal.
Lecturas de referencia
Es una buena práctica obtener una lectura de referencia de la pica de puesta a tierra antes de intentar localizar un fallo en una línea objetivo. Las lecturas de referencia ayudan a proporcionar la siguiente información:
- Gravedad del fallo
- Intervalo de inspección
Antes de tomar la lectura de referencia, configure el transmisor y el localizador de la siguiente manera:
En el transmisor:
- Seleccione un 8KFF usando la tecla.
- Utilice las flechas o para aumentar o disminuir el nivel de la señal de salida.
Si es necesario puede utilizar la opción IMPULSO si el fallo se encuentra en un cable de alta resistencia o si el cable es largo.
ADVERTENCIA: Al seleccionar 8KFF el transmisor podrá emitir alta tensión y aparecerá un icono de advertencia de alta tensión en la pantalla LCD del transmisor.
En el localizador:
- Conecte un extremo del cable de conexión a la toma del A-Frame.
- Conecte el otro extremo a la entrada para accesorios del localizador
- El localizador reconocerá automáticamente el A-Frame y mostrará el icono en forma de A-Frame en la pantalla.
Obtención de una lectura de referencia:
Posicione el localizador a aproximadamente 2 metros (6 pies) de la estaca de puesta a tierra y empuje las puntas del A-Frame en el suelo con la marca verde hacia la estaca de puesta a tierra.
Conecte el localizador al A-Frame mediante el gancho de retención. (Si sostiene el localizador por separado, asegúrese de que esté alineado con el A-Frame y que apunte hacia la punta verde). De lo contrario, asegúrese de que el transmisor esté conectado correctamente (el conector rojo al cable y el negro a la pica de puesta a tierra).
Tome la lectura de dB y guárdela como referencia. Si hay un solo fallo en el cable, tendrá aproximadamente el mismo valor de dB que la lectura de referencia.
NOTA: Para establecer la frecuencia para tomar lecturas en el cable, aléjese de la pica de puesta a tierra y tome más lecturas hasta que la flecha tenga dificultad para fijarse y la lectura de dB sea baja. Mida la distancia a la que está ahora el localizador de la pica de puesta a tierra. Esta es la distancia que puede usar de manera segura entre las tomas de lecturas en el cable o la tubería para asegurarse de no omitir el fallo.
Cómo encontrar un fallo
A partir del transmisor, camine a lo largo del trayecto del cable o la tubería empujando las puntas del A-Frame en el suelo con la punta verde en dirección contraria al transmisor. Donde no haya fallos, la lectura de dB será baja y la flecha de dirección podrá parpadear hacia adelante y hacia atrás.
Si las flechas parpadean también puede indicar que usted está demasiado lejos del fallo o de la estaca de puesta a tierra (o ambos) para que el localizador pueda fijarse en el objetivo.
|
Búsqueda de fallos en el revestimiento de cables |
Si está intentando localizar fallos de alta resistencia o si existe una distancia larga entre los fallos, continúe con la inspección y el localizador detectará cuando se acerque al fallo.
|
Localización de fallos con el localizador y el A-Frame |
Tome las lecturas según los intervalos de inspección determinados por la lectura de referencia. Para localizar el cable durante una estudio de búsqueda de fallos , presione la tecla una vez y el localizador pasará al modo nulo. Para utilizar los modos antena alternativos, presione la tecla para alternar entre los modos antenas disponibles. Para volver al modo búsqueda de fallos alterne entre todos los modos antena disponibles hasta que el localizador regrese al modo búsqueda de fallos.
Mientras que el A-Frame esté conectado al localizador, no se podrán tomar mediciones de profundidad y corriente. Si se necesitan las mediciones de profundidad o corriente, desconecte el cable del A-Frame del localizador.
A medida que se acerca a un fallo, la flecha de dirección de búsqueda de fallos detecta la señal del fallo, apunta hacia adelante y las lecturas de dB aumentan. Cuando se ha pasado el fallo, la fecha vuelve a apuntar hacia el transmisor. Tome las lecturas en intervalos de inspección menores para determinar el punto exacto del fallo.
Cuando el A-Frame está directamente sobre el fallo, la lectura de dB cae como se muestra al lado.
Los valores proporcionados son para fines ilustrativos solamente y pueden no ser iguales a los obtenidos en otras situaciones.
Para identificar el fallo, gire el A-Frame 90 ° hacia el cable o la tubería y realice la búsqueda de fallos hasta hallar el punto exacto. Donde cambia la dirección de la flecha, la línea central del A-Frame está ahora directamente sobre el fallo.
Marque el suelo para mostrar la posición del fallo. Busque la lectura de dB máxima en frente del fallo empujando el A-Frame en el suelo en intervalos pequeños. O la lectura de dB. Si la lectura es aproximadamente la misma que la lectura de referencia, se puede asumir que existe un solo fallo. Si la lectura es menor que la lectura de referencia, continúe la inspección del cable en busca de otros fallos.
si el cable o la tubería corre por debajo de una carretera, utilice el equipo de forma habitual sobre la superficie de la carretera ya que a veces se pueden detectar señales al trabajar sobre asfalto, hormigón o superficies pavimentadas. De ser necesario, intente mojar la superficie de la carretera. Verter una pequeña cantidad de agua alrededor de la base de las espigas del A-Frame antes de cada búsqueda de fallos generalmente asegura una buena conexión a tierra.
Si el cable corre por debajo de una superficie pavimentada, a menudo el fallo se puede identificar al realizar la búsqueda de fallos en la tierra/suelo adyacente al pavimento. Reduzca la distancia entre la colocación de la puntas del A-Frame en el suelo para permitir el aumento de la distancia hasta la posición real del fallo.

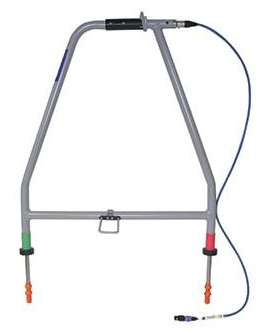

Bastidor en A
Para más información, haga clic en el enlace: radiodetection.com/A-frame
