Localizador RD8100

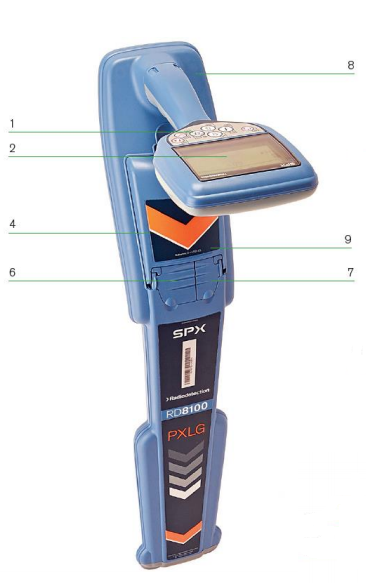

Características del localizador

  1. Teclado
  2. Pantalla LCD con retroiluminación automática

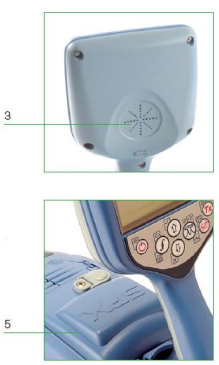

  3. Altavoz

  4. Compartimiento de la batería

  5. Baterías opcionales de iones de litio (Li-Ion)

  6. Conector para accesorios

  7. Conector para auriculares

  8. Antena del módulo Bluetooth
  9. Conector USB (dentro del compartimento de la batería).

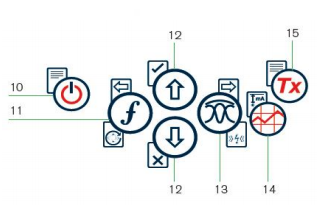

Funciones del teclado localizador

10. Tecla de encendido: enciende y apaga la unidad. Abre el menú del localizador

11. Tecla de frecuencia: selecciona la frecuencia. Cierra el submenú.

12. Flechas arriba y abajo: Ajusta la ganancia de señal del localizador. Se desplaza por las opciones del menú.

13. Tecla de antena : alterne los modos Pico, Pico+, Nulo, Pico Amplio y Orientación. Abre un submenú.

14. Tecla de inspección : Guarda las mediciones de la inspección.

15. Tecla del transmisor: envía comandos de iLOC a los transmisores Bluetooth.



Teclado numérico del localizador

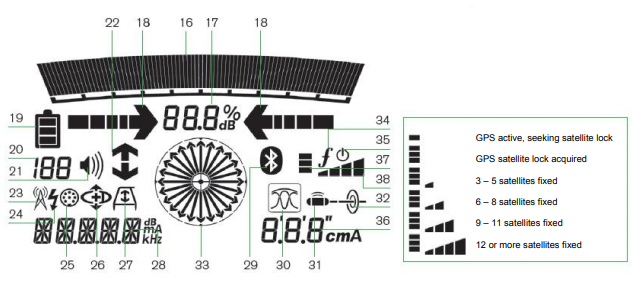

Iconos de la pantalla del localizador

16. Indica la intensidad de la señal y el marcador de pico.

17. Intensidad de la señal: indicación numérica de la intensidad de la señal.

18. Flechas de orientación nula / proporcional: indica la ubicación de la línea en relación con el localizador.

19. Icono de batería: indica el nivel de batería

20. Ganancia y número de registro: muestra el número de registro momentáneamente después de guardar una medición de inspección en la memoria.

21. Icono de volumen: muestra el nivel de volumen

22. Flechas de dirección de corriente.

23. Modo de radio: indica cuando el modo de radio está activo.

24. Modo de potencia: indica cuando el Modo de potencia está activo.

25. Indicador de accesorio: indica cuándo hay un accesorio conectado.

26. Icono del modo DC: indica cuando el Modo dirección de corriente está activo.

27. Icono de A-Frame: indica cuando hay un A-Frame conectado.

28. Indicador del modo de funcionamiento.

29. Icono de Bluetooth: indica el estado de la conexión Bluetooth. Icono parpadeante significa emparejamiento en progreso. El Icono estable indica que hay una conexión establecida activa.

30. Icono de modo de antena: Indica la selección de antena: Pico, Pico+, Nulo, Pico Amplio y Orientación.

31. Icono de sonda: indica que la fuente de señal proviene de una sonda.

32. Icono de línea: indica que la fuente de señal proviene de una línea.

33. Indicador de brújula: indica la dirección del cable localizado en relación al localizador.

34. 5. Tx status (with Bluetooth TX models): Estado de comunicación del transmisor - confirma la comunicación correcta con iLOC.

35. Tx en espera (con modelos Bluetooth Tx): indica que el transmisor está en modo de espera.

36. Indicador de corriente/profundidad

37. Icono de estado del GPS (en modelos con GPS solamente): Una barra indica que el GPS está activo. 3 barras indican que el GPS se ha fijado en el sistema de satélites GPS.

38. Icono de calidad de señal GPS (solo modelos GPS): indica la calidad de la señal que se recibe



Iconos de la pantalla del localizador
