Sistema RD8100: descripción general de los transmisores Tx-1, Tx-5 y Tx-10

Seguir Avatar Anthony Caplin
Updated : Created :
In this article

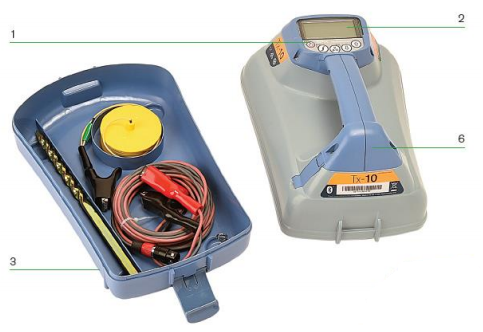

Características del transmisor

1. Teclado.

2. Pantalla LCD

3. Bandeja de accesorios extraíble.

4. Soporte de la batería tipo D

5. Baterías opcionales recargables de iones de litio (Li-Ion).

6. Antena del módulo Bluetooth

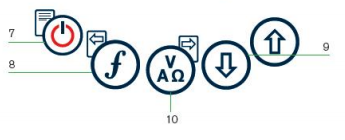

Teclado numérico del transmisor

7. Tecla de encendido: enciende y apaga la unidad. Abre el menú del transmisor.

8. Tecla de frecuencia: selecciona la frecuencia. Tecla de navegación de menús.

9. Flechas arriba y abajo: ajusta el nivel de la señal de salida. Se desplaza por las opciones del menú.

10. Tecla de medida: se utiliza para tomar mediciones de voltaje e impedancia. Abre un submenú.

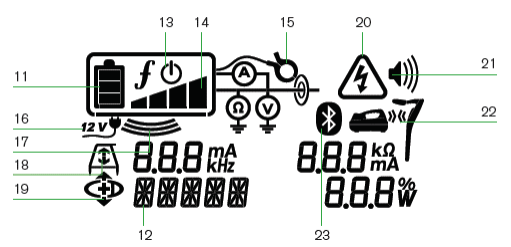

Iconos de la pantalla del transmisor

11. Icono de batería: indica el nivel de batería

12. Descripción alfanumérica del modo de funcionamiento seleccionado.

13. Icono de espera: aparece cuando el transmisor está en modo de espera.

14. Indicador del nivel de salida; Muestra la potencia de salida del transmisor.

15. Indicadores de accesorio o medición: indica si un accesorio está conectado o si el modo de medición está activo

16. Icono de CC: aparece cuando el transmisor recibe alimentación de una fuente de CC

17. Indicador de inducción: aparece cuando el transmisor está en modo de inducción

18. A-Frame (solo Tx-5 o Tx-10): indica cuando el transmisor está en modo de detección de fallas

19. Indicador de Modo DC (Tx-10 solamente): Indica que el transmisor está en modo dirección de corriente.

20. Indicador de advertencia de voltaje: indica que el transmisor está emitiendo niveles de tensión potencialmente peligrosos

21. Icono de volumen: muestra el nivel de volumen

22. Icono de emparejamiento (solo Tx-5B o Tx-10B): aparece cuando el transmisor y el localizador están conectados mediante iLOC.

23. Icono de Bluetooth (modelos Bluetooth Tx): indica el estado de la conexión Bluetooth. Si el icono parpadea significa que la sincronización está en curso.
