Uso de accesorios, parte 1: auriculares y abrazaderas

Seguir

Acerca de los accesorios

El localizador y el transmisor son compatibles con una amplia gama de accesorios.

Cuando se conecta un accesorio, el localizador o el transmisor lo reconocerán y activarán el modo adecuado para el accesorio. Por ejemplo, al conectar un A-Frame al localizador RD8100, el localizador pasa automáticamente al modo búsqueda de fallos y se limita el número de frecuencias disponibles a aquellas que son compatibles con el A-Frame. Además, la pantalla LCD mostrará un icono del accesorio y eliminará cualquier icono innecesario de la pantalla.

Auriculares

Radiodetection proporciona un juego opcional de auriculares para el localizador RD7100. Los auriculares presentan una diadema ajustable para la cabeza a fin de garantizar un ajuste perfecto cuando se utiliza en el campo. Los auriculares complementarios también cuentan con ajuste de volumen para los altavoces izquierdo y derecho.

Conecte la toma de auriculares de 3,5 mm a la salida para auriculares del localizador, que está ubicada junto al panel de accesorios.

ADVERTENCIA: Antes de usar los auriculares, reduzca los niveles de volumen del localizador para evitar lesiones en el oído.

ADVERTENCIA: El uso de auriculares puede hacer disminuir su percepción de los peligros en el campo, tales como el movimiento del tráfico u otro tipo de maquinaria pesada. ¡Tenga cuidado!

Pinzas de localizador

Una pinza de localizador se utiliza para localizar e identificar de manera positiva un cable cuando hay varios cables que corren juntos.

Un cable objetivo se puede identificar en una cámara, una bandeja u otro punto de acceso conectando una pinza al localizador y examinando un cable por vez. Para cada cable se debe observar la respuesta de intensidad de la señal que se muestra en la pantalla del localizador.

Cuándo usar pinzas

Las pinzas se pueden usar cuando:

  • Hay varios cables o tuberías que corren muy cerca entre sí.
  • Se puede acceder a un cable o una tubería mediante un orificio de inspección o alcantarilla.

NOTA: La pinza estándar no puede utilizarse con DC. Existe una pinza especial de MC/DC para sujetar las señales de DC de las frecuencias más bajas.

Conexión de una pinza

  1. Inserte el conector de la pinza en la entrada para accesorios en la parte frontal del localizador RD8100.
  2. Coloque la pinza alrededor de la tubería o el cable y encienda el localizador.
  3. Configure la frecuencia para que coincida con la frecuencia del transmisor.
  4. Coloque la pinza alrededor de cada cable por vez y observe la respuesta del gráfico de barras. Compare la intensidad de la respuesta de cada cable. El cable con una respuesta mucho más intensa que los demás será el cable al cual se aplicó la señal del transmisor.
Conexión de pinzas

Para asegurarse de que se ha identificado correctamente el cable objetivo, revierta la posición del transmisor y el localizador y verifique que el localizador en su nueva posición aún reciba la respuesta más intensa del cable objetivo.

Gama de pinzas para localizador

Pinzas estándar

La pinza se conecta a la entrada de accesorios del localizador y se utiliza para identificar cables en los puntos donde se puede acceder al cable. Las pinzas estándar son adecuadas para cables de hasta 130 mm (5¼”) de diámetro.

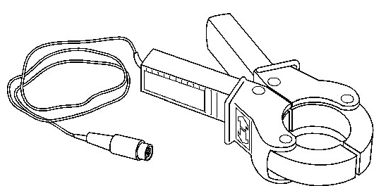

Pinza estándar

Pinza pequeña

La pinza pequeña realiza la misma función que la pinza estándar, pero es útil en sitios estrechos cuando no hay suficiente acceso para la pinza estándar. La pinza pequeña es adecuada para cables de hasta 50 mm (2") de diámetro.

Pinza de Current Direction™ (Dirección de corriente - DC) y Medición de corriente (MC)

La pinza de DC/MC se conecta en la entrada para accesorios del localizador y permite que se realicen mediciones de corriente y DC en cables individuales.

Pinza de DC/MC

Este accesorio se utiliza para identificar un cable en particular agrupado con otros cables o muy cerca de otros cables. La combinación de la dirección de corriente y la magnitud de la corriente es muy útil para los fines de identificación.

Pinzas de transmisor

La pinza de transmisor se ajusta alrededor de una tubería o un cable y aplica de forma segura una señal a un cable activo aislado sin interrumpir o desconectar el suministro. La pinza aplica una señal muy diferenciada a una línea objetivo con acoplamiento reducido a otras líneas. En ocasiones, una pinza puede ser un método más efectivo para aplicar la señal que una conexión directa.

La línea objetivo transmite la señal más intensa. Las otras líneas transmiten la señal de retorno más débil. Si el sistema incluye dos conductores solamente, puede que transmitan señales iguales.

ADVERTENCIA: No utilice la pinza en conductores con tensión sin aislamiento.

ADVERTENCIA: Antes de aplicar o retirar la pinza de alrededor de un cable de alimentación, asegúrese de que la pinza siempre esté conectada al transmisor.

Es posible que la pinza haga un zumbido o vibre si se coloca alrededor de un cable de alimentación que tiene un flujo de corriente neto significativo. Esto es normal y no daña el equipo.

Conexión de la pinza

  1. Conecte la pinza en la toma de salida del transmisor.
  2. Coloque la pinza alrededor de la tubería o el cable y asegúrese de que las mordazas estén cerradas. Encienda el transmisor

    La pantalla mostrará el icono de Pinza conectada.

Clamped icon connection

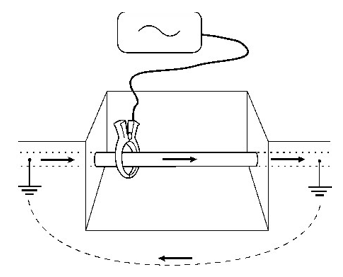

La línea debe estar conectada a tierra (masa) a cada lado de la pinza para que la señal se transfiera a la línea. Conecte la línea a tierra si es necesario. Un cable aislado se puede rastrear incluso si no tiene una conexión a tierra real, siempre que una longitud razonable esté enterrada a ambos lados de la pinza para proporcionar un acoplamiento capacitivo a tierra (masa).

Conexión de pinzas de transmisor



Conexión de pinzas de transmisor

No es necesario hacer una conexión a tierra desde el transmisor al utilizar la pinza.

Rango de la pinza del transmisor

Si bien las pinzas de transmisor y localizador tienen el mismo aspecto, tienen bobinas internas diferentes. Para evitar la conexión de una pinza incorrecta, las pinzas de transmisor y localizador tienen conectores con diferente orientación.

Pinzas de señal estándar

Las pinzas estándar aplican la señal del transmisor de manera muy selectiva y efectiva a un cable objetivo de hasta 130 mm (5¼") de diámetro a una frecuencia de 8 kHz a 200 kHz.

Las pinzas de tipo estándar y pequeña tienen una acción de doble resorte para un contacto toroidal positivo.

Pinza de señal pequeña

La pinza de señal pequeña es útil para aplicar una señal de 8 kHz a 200 kHz a un cable objetivo en una base u otro lugar con espacio limitado. La pinza es adecuada para cables de hasta 50 mm de diámetro.

Pinza de dirección de corriente (DC)

Pinza de DC

La pinza de DC conectada en la entrada para accesorios del transmisor permite que se apliquen señales DC en cables individuales.

¡ADVERTENCIA! El transmisor solamente debe conectarse a servicios activos usando el accesorio adecuado, tal como un conector de enchufe o un conector de cable activo.



Conector de enchufe activo (LPC) Conector de cable activo (LCC)



Para más información haga clic en el enlace: Accesorios
