Uso de accesorios, parte 3: estetoscopios y antena sumergible

Seguir

Estetoscopios

Estetoscopio grande Estetoscopio de alta ganancia Estetoscopio pequeño

Cuándo utilizar un estetoscopio

En ocasiones, puede no ser posible colocar una pinza alrededor de un cable debido a la congestión o inaccesibilidad. Se debe utilizar una antena de estetoscopio en lugar de una pinza para identificar los cables objetivos.

Cómo utilizar un estetoscopio

Conecte el estetoscopio en la entrada para accesorios del localizador. Presione el cabezal cóncavo contra cada cable por vez para detectar una señal máxima.

Gama de estetoscopios

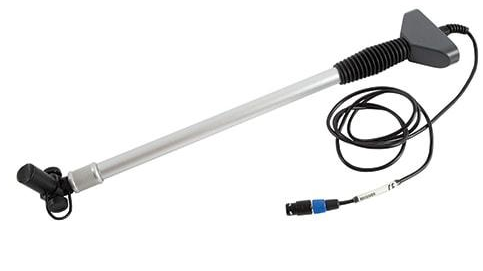

Antena de estetoscopio grande

La antena del estetoscopio grande, que se conecta en la entrada para accesorios del localizador, se utiliza para la identificación de cables en sitios donde el cable está expuesto. Es particularmente útil para identificar cables pesados que se extienden en una bandeja donde no es posible colocar una pinza. El cabezal cóncavo del detector en el extremo del cuello de cisne aislado flexible se coloca con firmeza contra el cable que se desea identificar. Si hay varios cables, la antena del estetoscopio emite la respuesta más intensa desde el cable al cual se aplicó la señal del transmisor.

Antena de estetoscopio pequeño

La antena del estetoscopio pequeño cuenta con un cabezal cóncavo de 25 mm (2”) en el extremo de un cable de 2 metros (6½ pies). El estetoscopio pequeño puede enroscarse en una varilla de extensión o utilizarse en el extremo de una serie de varillas de extensión unidas para identificar cables pequeños inaccesibles.

Estetoscopio miniatura de alta ganancia

El estetoscopio miniatura es similar al estetoscopio pequeño, pero no tiene mango de sujeción ni capacidad para varillas de extensión.

Además se puede utilizar como antena miniatura para lugares donde el tamaño del localizador resulta inconveniente, como al localizar tuberías o cables en paredes.

Estetoscopio DC

En áreas restringidas, el estetoscopio DC se puede utilizar para obtener la dirección de corriente pero no la medición de corriente.

Estetoscopio telescópico de dirección de corriente (DC)



Antena sumergible

Cuándo utilizar una antena sumergible

El rastreo de tuberías y cables subterráneos a lo largo de vías fluviales y estuarios es una aplicación frecuente y crítica de localización. Menos frecuente pero de similar importancia es el rastreo y la localización de líneas entre el continente y las islas costeras. Al localizar tuberías y cables, las antenas de detección del localizador deben estar lo más cerca posible de la línea objetivo por lo que no es práctico localizar líneas subterráneas debajo de un río o del lecho marino desde la superficie. En la mayoría de los casos, es necesario medir la profundidad de la cubierta para garantizar que la línea esté protegida contra el arrastre de anclas u otros peligros subacuáticos.

La antena sumergible de doble profundidad es adecuada para su uso bajo el agua para rastrear tuberías o cables. Cuenta con una pesa en la parte inferior de la antena para lograr estabilidad y la unidad se ha sometido a una prueba de presión de IP68 a una profundidad de 100 metros (300 pies).

La antena se suministra con 10 metros de cable umbilical marino sumergible como estándar, pero pueden suministrarse longitudes de hasta 100 metros. La longitud adicional permite que la antena sea llevada por un buzo en el lecho de un río o del mar mientras el localizador se utiliza en un buque de superficie. Es fundamental contar con una comunicación efectiva entre el operador con el localizador y el buzo con la antena.

Alternativamente, la antena se puede fijar al extremo de un brazo no metálico desde una barcaza y bajarse hasta el lecho del río o del mar.

Cómo utilizar una antena sumergible

Aplique la señal del transmisor a la línea objetivo en un punto de acceso en la costa. La línea de la antena sumergible para el rastreo de líneas sumergidas se conecta en la entrada para accesorios del localizador. El localizador se utiliza a bordo de un barco, que debe estar posicionado directamente encima de la línea. La señal de transmisión se debe aplicar por conexión directa con la señal más intensa posible y a la frecuencia a la que está calibrada la antena sumergible. Realice una conexión a tierra a aproximadamente 50 metros (160 pies) del transmisor. Compruebe la calidad de la señal en la línea antes de realizar la localización en el agua.

La antena sumergible se calibra para funcionar en una frecuencia.

Sugerencias para el uso de una antena sumergible

El usuario que se encuentra en el barco debe ser un especialista o tener una experiencia considerable en el uso del localizador para poder darle instrucciones concisas al buzo.

Sería prudente que ambos practiquen trabajar juntos en tierra firme antes de intentar llevar a cabo localizaciones bajo el agua. Mediante la antena el buzo debe localizar y rastrear una línea conocida con los ojos vendados mientras recibe instrucciones del usuario con el localizador fuera de la vista de la línea y el buzo.

Debido a la rápida pérdida de señal y una combinación de una gran área de superficie y un suelo muy conductivo puede haber problemas para aplicar una señal adecuada para rastrear una tubería de diámetro grande. Puede ser necesario utilizar una señal de rastreo de alta potencia y baja frecuencia.

Es necesario definir un método para registrar la posición y profundidad de la línea objetivo antes de comenzar el trabajo en el barco o el lecho marino.

Uso de una antena sumergible

Solo los buzos experimentados y autorizados adecuadamente pueden intentar utilizar la antena sumergible.



Para más información haga clic en el enlace: Accesorios
