RD7200 - Descripción general del sistema

Seguir

Localizador RD7200

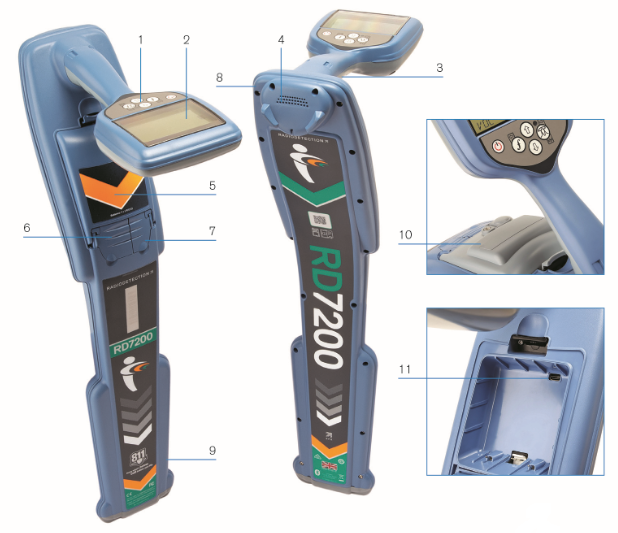

Características del localizador


  1. Teclado
  2. Pantalla LCD con retroiluminación automática
  3. Retroalimentación háptica (vibración)
  4. Altavoz
  5. Compartimiento de la batería
  6. Conector para accesorios
  7. Conector para auriculares
  8. Antena del módulo Bluetooth
  9. Sistema de advertencia de oscilación
  10. Baterías opcionales de iones de litio (Li-Ion)
  11. Conector USB (dentro del compartimento de la batería).



Teclado numérico del localizador




12. Tecla de encendido power Key.png: Enciende y apaga la unidad.
Abre el menú del localizador.

13. Tecla de frecuencia frequency key.png: Selecciona la frecuencia.
Cierra el submenú.

14. Flechas hacia arriba y abajo Up key.png Down key.png: Ajusta el aumento de señal del localizador.
Se desplaza por las opciones del menú.

15. Tecla de antena antenna key.png: alterne los modos Pico, Pico+, Nulo y Orientación.
Abre un submenú.

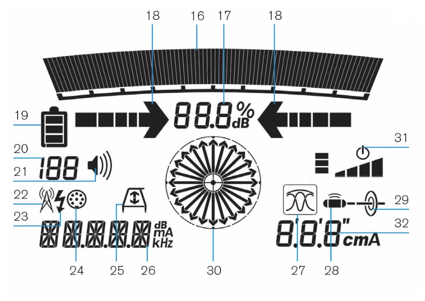

Iconos de la pantalla del localizador



Screen icons.png

16. Indica la intensidad de la señal y el marcador Pico.

17. Intensidad de la señal: Indicación numérica de la intensidad de la señal.

18. Flechas de orientación proporcionales/nulo: Indica la ubicación de la línea en relación con el localizador.

19. Icono de la batería: Indica el nivel de la batería.

20. Lectura de ganancia.

21. Icono de volumen: Muestra el nivel de volumen.

22. Modo radio: Indica cuándo el Modo radio está activo.

23. Modo potencia: Indica cuándo el Modo potencia está activo.

24. Indicador de accesorios: Indica cuándo hay un accesorio conectado.

25. Icono de A-Frame: Indica cuándo hay un bastidor en A conectado.

26. Lectura de frecuencia/corriente/menú.

27. Icono del modo Antena: Indica la selección de antena: Pico, Nulo, Pico+ y Orientación (dependiente del modelo).

28. Icono de sonda: Indica que la señal proviene de una sonda.

29. Icono de línea: Indica que la señal proviene de una línea.

30. Indicador de la brújula: Indica la dirección del cable localizado en relación al localizador.

31. Indicador de espera del transmisor.

32. Lectura de profundidad.
