RD7200: descripción general de los Transmisores Tx-5 y Tx-10

Seguir

Transmisores Tx-5 y Tx-10

tx-5 and tx-10.png

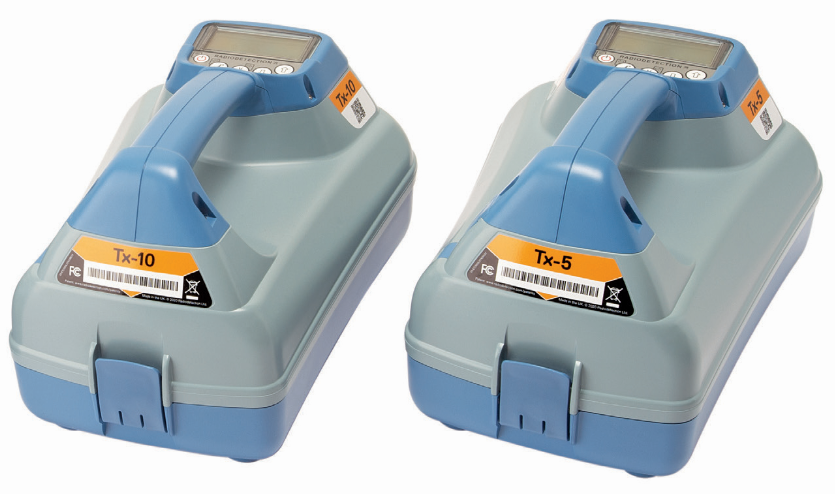

 Tx-10 y Tx-5

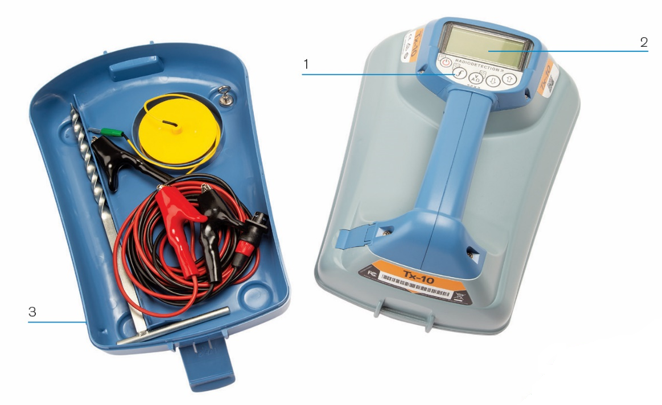

Características del transmisor


1. Teclado.

2. Pantalla LCD

3. Bandeja de accesorios extraíble.




4. Soporte de la batería tipo D.

5. Baterías opcionales recargables de iones de litio (Li-Ion).

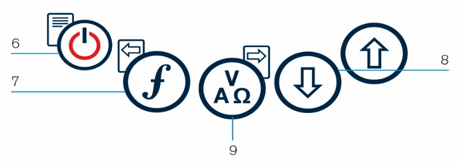

Teclado numérico del transmisor




6. Tecla de encendido power key.png: Enciende y apaga la unidad.
Abre el menú del transmisor.

7. Tecla de frecuencia frequency key.png: Selecciona la frecuencia.
Tecla de navegación de menús.

8. Flechas hacia arriba y abajo up arrow.png down arrow.png: Ajusta el nivel de la señal de salida.
Se desplaza por las opciones del menú.

9. Tecla de mediciones measure key.png: Se utiliza para tomar mediciones de tensión e impedancia.
Abre un submenú.

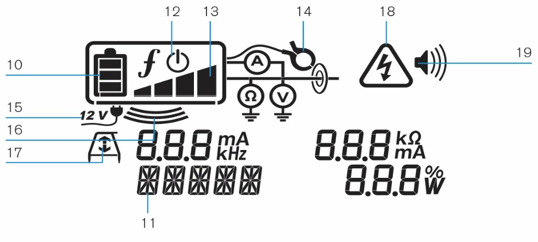

Iconos de la pantalla del transmisor



Screen icons.png

10. Icono de la batería: Indica el nivel de la batería.

11. Descripción alfanumérica del modo de funcionamiento seleccionado.

12. Icono de espera: Aparece cuando el transmisor está en Modo espera.

13. Nivel de salida: Muestra la potencia de salida del transmisor.

14. Indicadores de accesorios o de medición: Indican cuándo hay un accesorio conectado o si el modo medición está activo.

15. Icono de DC: Aparece cuando el transmisor se alimenta de una fuente de DC.

16. Indicador de inducción: Aparece cuando el transmisor está en Modo inducción.

17. A-Frame (Tx-5 o Tx-10 solamente): Indica cuándo el transmisor está en el modo búsqueda de averías.

18. Indicador de advertencia de tensión: Indica que el transmisor está emitiendo niveles de tensión potencialmente peligrosos.

19. Icono de volumen: Muestra el nivel de volumen.
