Descripción general del sistema RD8200

Seguir

Localizador RD8200

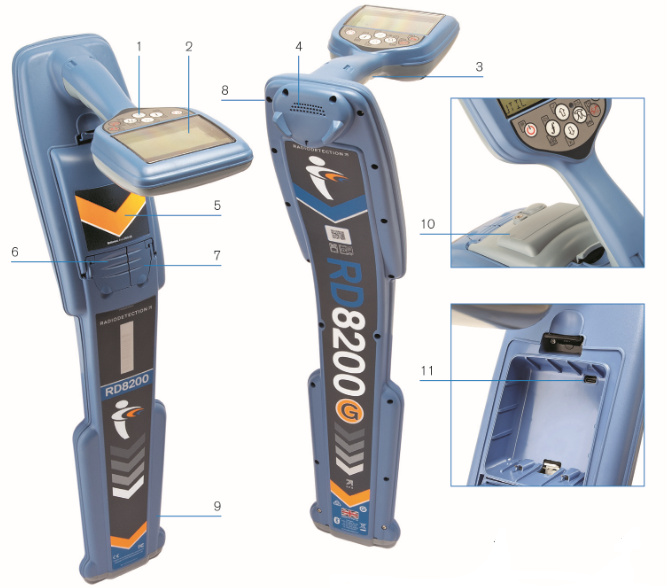

Características del localizador

locator features.png





    1. Teclado
    2. Pantalla LCD con retroiluminación automática
    3. Retroalimentación háptica (vibración)
    4. Altavoz
    5. Compartimiento de la batería
    6. Conector para accesorios
    7. Conector para auriculares
    8. Antena del módulo Bluetooth
    9. Sistema de advertencia de oscilación
    10. Baterías opcionales de iones de litio (Li-Ion)
    11. Conector USB (dentro del compartimento de la batería).

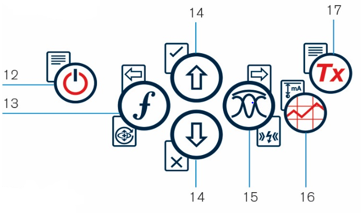

Teclado numérico del localizador




12. Tecla de encendido power Key.png: Enciende y apaga la unidad. Abre el menú del localizador.

13. Tecla de frecuencia frequency key.png: Selecciona la frecuencia. Cierra el submenú.

14. Flechas hacia arriba y abajo Up key.png Down key.png: Ajusta el aumento de señal del localizador.
Se desplaza por las opciones del menú.

15. Tecla de antena antenna key.png: alterne los modos Pico, Pico+, Nulo, Pico Amplio y Orientación.
Abre un submenú.

16. Tecla de inspección survey key.png : Guarda las mediciones de la inspección y las envía a un dispositivo emparejado.

17. Tecla del transmisor transmitter key.png : Envía comandos de iLOC a transmisores Bluetooth.

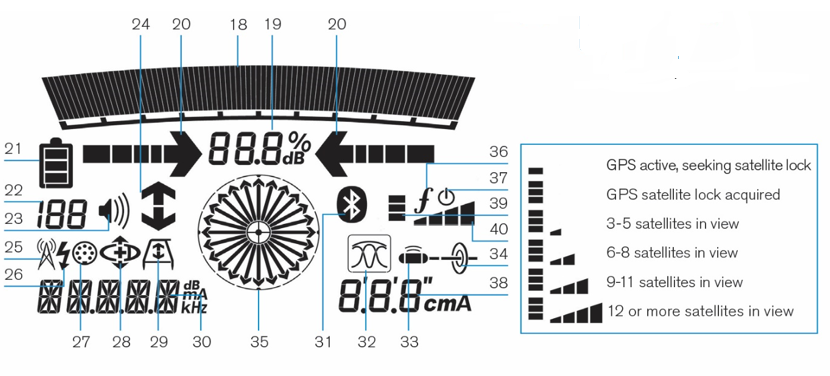

Iconos de la pantalla del localizador




18. Indica la intensidad de la señal y el marcador Pico.

19. Intensidad de la señal: Indicación numérica de la intensidad de la señal.

20. Flechas Pico/Proporcional: Indica la ubicación de la línea en relación con el localizador.

21. Icono de la batería: Indica el nivel de la batería.

22. Ganancia y número de registro: Muestra el número de registro momentáneamente después de guardar una medición de inspección en la memoria.

23. Icono de volumen: Muestra el nivel de volumen.

24. Flechas de dirección de corriente.

25. Modo radio: Indica cuándo el Modo radio está activo.

26. Modo potencia: Indica cuándo el Modo potencia está activo.

27. Indicador de accesorios: Indica cuándo hay un accesorio conectado.

28. Icono de Modo DC: Indica cuándo el Modo dirección de corriente está activo.

29. Icono de A-Frame: Indica cuándo hay un bastidor en A conectado.

30. Indicador del modo de funcionamiento.

31. Icono de Bluetooth: Indica el estado de la conexión Bluetooth. Icono parpadeante significa emparejamiento en progreso. El icono estable indica que hay una conexión establecida activa.

32. Icono del modo Antena: Indica la selección de antena: Modos Pico, Nulo, Pico Amplio, Pico+ y Guía.

33. Icono de sonda: Indica que la señal proviene de una sonda.

34. Icono de línea: Indica que la señal proviene de una línea.

35. Indicador de la brújula: Indica la dirección del cable localizado en relación al localizador.

36. Estado de Tx (modelo Tx-10B solamente): Estado de comunicación del transmisor - confirma la comunicación correcta con iLOC.

37. Tx en espera (modelo Tx-10B solamente): Indica que el transmisor está en Modo espera.

38. Indicador de corriente/profundidad.

39. Icono de estado de GPS (en modelo 8200G solamente): Una barra indica que el GPS está activo. 3 barras indican que el GPS se ha fijado en el sistema de satélites GPS.

40. Ícono de calidad de la señal GPS (en modelo 8200G solamente): Indica la calidad de la señal recibida.
