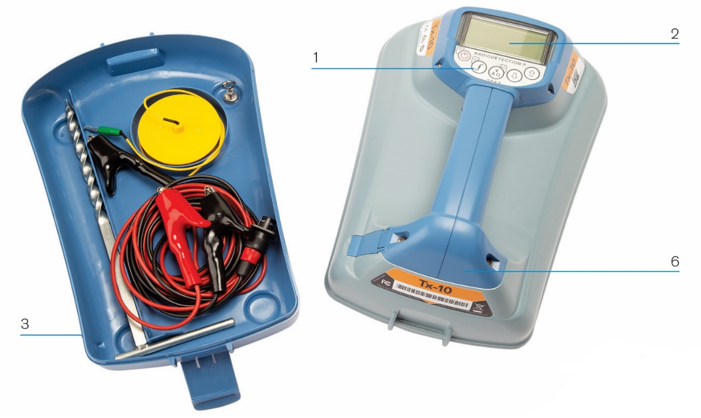

1. Teclado.

2. Pantalla LCD.

3. Bandeja de accesorios extraíble.

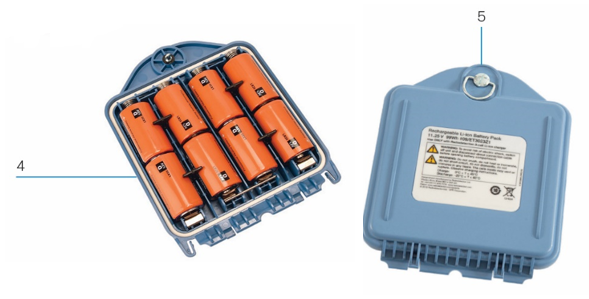

4. Soporte de la batería tipo D.

5. Baterías opcionales recargables de iones de litio (Li-Ion).

6. Antena del módulo Bluetooth (según el modelo).

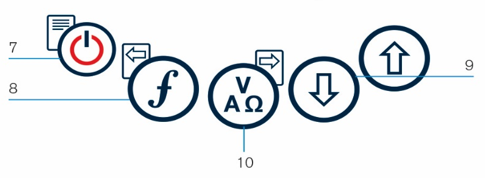

7. Tecla de encendido : Enciende y apaga la unidad. Abre el menú del transmisor.

8. Tecla de frecuencia : Selecciona la frecuencia. Tecla de navegación de menús.

9. Flechas hacia arriba y abajo : Ajusta el nivel de la señal de salida.
Se desplaza por las opciones del menú

10. Tecla de mediciones :Se utiliza para tomar mediciones de tensión e impedancia.
Abre un submenú.

11. Icono de la batería: Indica el nivel de la batería.

12. Descripción alfanumérica del modo de funcionamiento seleccionado.

13. Icono de espera: Aparece cuando el transmisor está en Modo espera.

14. Nivel de salida: Muestra la potencia de salida del transmisor.

15. Indicadores de accesorios o de medición: Indican cuándo hay un accesorio conectado o si el modo medición está activo.

16. Icono de CC: Aparece cuando el transmisor se alimenta de una fuente de DC.

17. Indicador de inducción: Aparece cuando el transmisor está en Modo inducción.

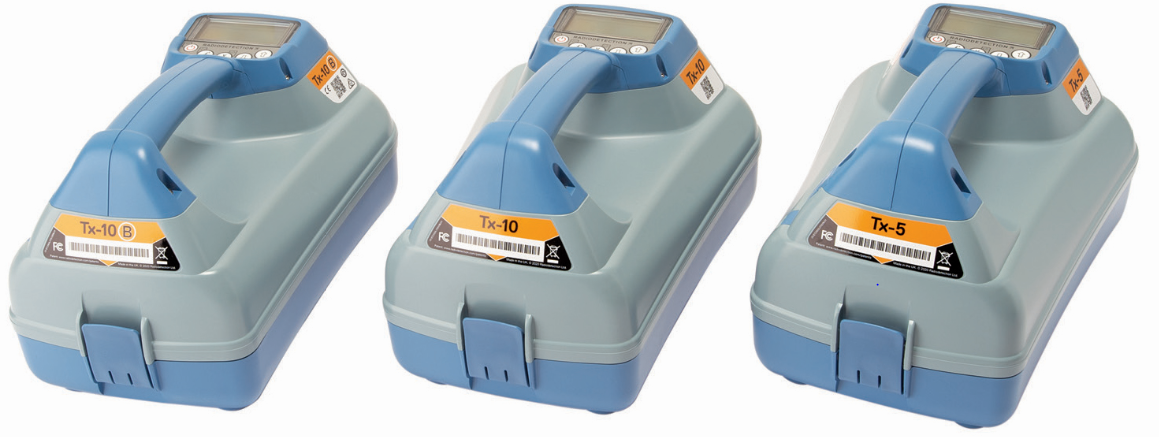

18. A-Frame (Tx-5 o Tx-10(B) solamente): Indica cuándo el transmisor está en el modo búsqueda de averías.

19. Indicador de Modo DC (Tx-10(B) solamente): Indica que el transmisor está en modo dirección de corriente.

20. Indicador de advertencia de tensión: Indica que el transmisor está emitiendo niveles de tensión potencialmente peligrosos.

21. Icono de volumen: Muestra el nivel de volumen.

22. Ícono de sincronización (modelo Tx-10B solamente): Aparece cuando el transmisor y el localizador están conectados mediante iLOC.

23. Ícono Bluetooth (modelo Tx-10B solamente): Indica el estado de la conexión iLOC. Si el icono parpadea significa que la sincronización está en curso.
