Esta sección presenta los principios y las técnicas de localización de cables y tuberías subterráneas de servicios públicos con el sistema RD8200. Para obtener más información sobre la teoría de la localización de cables y tuberías, consulte La teoría de la ubicación de cables y tuberías subterráneos, que está disponible en www.radiodetection.com

El localizador RD8200 admite una gama de frecuencias activas y pasivas. También es compatible con 5 frecuencias adicionales definibles por el usuario en el rango de 50 Hz a 999 Hz.

Para obtener una lista completa de las frecuencias admitidas, consulte la hoja de datos de especificaciones del localizador RD8200.

www.radiodetection.com

Frecuencias pasivas

La detección de frecuencia pasiva aprovecha las señales que ya están presentes en los conductores metálicos subterráneos. El localizador RD8200 admite cuatro tipos de frecuencias pasivas: Señales de potencia, radio, CPS y CATV.

Estas frecuencias se pueden detectar sin la ayuda de un transmisor si están presentes en el servicio público que se está localizando.

Power Filters™

Los localizadores RD8200 le permiten aprovechar las señales armónicas de las redes eléctricas.

Cuando existen señales eléctricas fuertes o interferencias, puede resultar difícil rastrear un cable objetivo con precisión.  Esto le permite establecer si una señal de potencia individual grande proviene de una fuente o de la presencia de múltiples cables. Las diferentes características armónicas de las líneas detectadas, pueden utilizarse para rastrear y marcar su ruta.

Una vez que esté en el modo Potencia, pulse la tecla antenna key.png para salir del modo Potencia sensible de Radiodetection y desplácese por los cinco Power Filters individuales.

El uso de un armónico de filtro de potencia individual puede permitir también la localización de líneas eléctricas en situaciones donde, de otro modo, la señal total sería demasiado grande.

Frecuencias personalizadas

Puede configurar hasta 5 frecuencias adicionales personalizadas en su localizador para usar en redes específicas.

Las frecuencias en el rango de 50 Hz a 999 Hz se pueden configurar mediante RD Manager Online.

PRECAUCIÓN: Al utilizar frecuencias personalizadas en el rango de 692 Hz a 704Hz o 981Hz a 993Hz el audio del localizador puede interferir con el localizador y deberá apagarse.

NOTA: Algunas frecuencias (por ejemplo, 440 Hz) pueden reservarse para aplicaciones específicas en su país y puede ser necesario obtener autorización del operador pertinente.
Póngase en contacto con su oficina local de ventas o el distribuidor de Radiodetection si necesita ayuda para identificar a estos operadores.

Consulte el manual de instrucciones de RD Manager Online para obtener más información sobre cómo configurar las frecuencias personalizadas.



Frecuencias activas

Las frecuencias activas se aplican directamente a un conductor subterráneo usando el transmisor. El transmisor puede aplicar una señal mediante tres métodos:

Conexión directa

En la conexión directa, el transmisor se conecta directamente al servicio. Luego, el transmisor aplica una señal discreta, que se puede rastrear con el localizador. Este es el método preferido para aplicar una señal del transmisor a un servicio y en la mayoría de las aplicaciones utilizará una señal más fuerte en el servicio, lo que puede aumentar la distancia de localización.

Para conectar directamente a un servicio conductor no energizado:

  1. Apague el transmisor
  2. Conecte el cable de conexión directa a la entrada de accesorios del transmisor.
  3. Sujete el cable de conexión rojo al servicio y asegúrese de que el área alrededor de la conexión esté limpia y que se logre una conexión positiva.
  4. Sujete el cable de conexión negro lo más lejos posible y a 90° respecto de la estaca de puesta a tierra o punto a tierra cercano más adecuado, y asegúrese de obtener una conexión positiva.
  5. Encienda el transmisor
  6. La pantalla mostrará el icono del cable de conexión directa conectado.

direct connection lead.png

Icono del cable de conexión directa



ADVERTENCIA: La conexión directa a los conductores con tensión es POTENCIALMENTE LETAL. Las conexiones directas a conductores con tensión deben ser realizadas solo por personal altamente cualificado, utilizando únicamente los productos pertinentes que permitan conexiones a líneas con tensión.

ADVERTENCIA: El transmisor puede emitir tensiones potencialmente letales. Tenga cuidado al manipular los bornes, cables de conexión y la estaca de puesta a tierra, notifique sobre el peligro a los demás técnicos que trabajen en la línea y proteja los conductores expuestos para evitar el contacto accidental.

ADVERTENCIA: Asegúrese de que el transmisor TX esté apagado antes de realizar una conexión y antes de desconectar el cable de conexión directa a un servicio.



Inducción

En este modo de funcionamiento, el transmisor se coloca en el suelo sobre o cerca de la zona de inspección. Si no hay un cable de conexión directa o pinza de señal conectada al transmisor, éste se pondrá automáticamente en el modo inducción. En este modo, solo estarán disponibles las frecuencias aplicables para el modo inducción al pulsar la tecla  frequency key.png.

Una vez activado, el transmisor induce la señal de forma indiscriminada hacia cualquier conductor subterráneo cercano.

Es de destacar que estas señales también estarán en el aire y es aconsejable mantener una distancia de al menos 10 metros/30 pies entre el transmisor y el localizador - es posible que sea necesario aumentar esta distancia, sobre todo si se hacen mediciones de profundidad.

Pinza de señal

Una pinza de señal opcional puede conectarse al transmisor y sujetarse alrededor de un cable o tubo para aplicar la señal del transmisor. Este método de aplicación de la señal del transmisor es particularmente útil en los cables con tensión aislados y elimina la necesidad de desconectar la alimentación al cable. Las pinzas están disponibles con un diámetro máximo de 215 mm.

ADVERTENCIA: No utilice la pinza en conductores con tensión sin aislamiento.

ADVERTENCIA: Antes de aplicar o retirar la pinza de alrededor de un cable de alimentación, asegúrese de que la pinza siempre esté conectada al transmisor.

Elección de frecuencia para ubicación activa

La elección de la frecuencia de la señal es un factor importante para el rastreo e identificación efectivos de líneas enterradas, y no existe una frecuencia única que cubra todas las condiciones. Para que los instrumentos simples sean utilizados por personal relativamente no técnico, no hay otra opción que hacer un compromiso y elegir una sola frecuencia lo suficientemente alta para proporcionar un buen rendimiento en el modo de inducción, pero no tan alta como para acoplarse con demasiada facilidad en líneas no deseadas. Las señales activas entre 8 kHz y 33 kHz se utilizan comúnmente para estas aplicaciones. Para equipos más completos para la resolución de problemas que son usados por técnicos técnicamente competentes, se puede proporcionar una gama de frecuencias. A continuación se ilustran ejemplos típicos de estos y las razones de su uso.

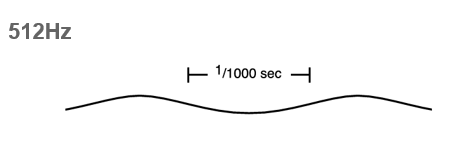

Señal activa de 512 Hz



Esta baja frecuencia es más útil para el rastreo y la identificación de líneas a largas distancias. No se acopla fácilmente a líneas no deseadas, sin embargo, es demasiado baja para la inducción y cae dentro de la banda de interferencia armónica de frecuencia de potencia.

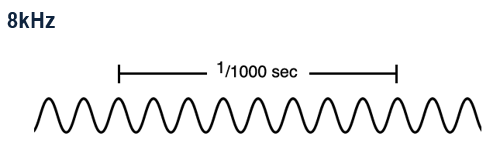

Señal activa de 8 kHz



Esta frecuencia media es la señal de uso general más útil, lo suficientemente alta para la inducción, fuera de la banda de interferencia de frecuencia de potencia y con acoplamiento limitado a las líneas deseadas, sin embargo, puede que no sea lo suficientemente alta como para imponer una señal fuerte en una línea de diámetro pequeño como los cables de telecomunicaciones.

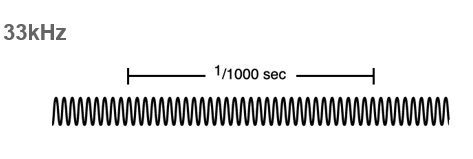

Señal activa de 33 kHz



Esta frecuencia más alta se aplica fácilmente por inducción a la mayoría de las líneas, por lo que es muy útil para la búsqueda inicial. Viaja en una línea de diámetro pequeño, sin embargo, se acopla más fácilmente a líneas no deseadas y pierde su fuerza en distancias más cortas que las frecuencias más bajas.

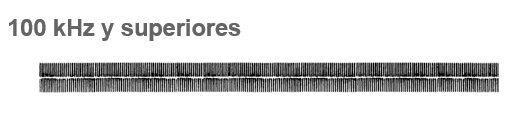

Señal activa de 100 kHz.png

Señal activa de 100 kHz



Este rango de frecuencia muy alta se ocupa de los casos difíciles: inducción en líneas de diámetro pequeño en suelo arenoso seco y tramos cortos de cable. Es muy fácil de aplicar por inducción, sin embargo, se acopla muy fácilmente a líneas no deseadas y no viaja muy lejos.



Selección de frecuencias

Es importante seleccionar la frecuencia correcta o adecuada para su aplicación particular. Para obtener más información, consulte la nota de aplicación "La teoría de la ubicación de cables y tuberías subterráneos", que está disponible como descarga gratuita en www.radiodetection.com

Para seleccionar una frecuencia en el localizador:

  1. Presione la tecla frequency key.png para alternar entre las frecuencias disponibles.
  2. También puede mantener pulsada la tecla frequency key.png y pulsar las flechas up arrow.pngdown arrow.png para alternar hacia arriba o abajo en la gama de frecuencias.

Si se utiliza una frecuencia activa para localizar, también se debe configurar el transmisor para que emita la frecuencia correspondiente.

Puede cambiar manualmente la frecuencia de salida del transmisor mediante el teclado o automáticamente mediante iLOC (transmisores con Bluetooth solamente).



Para seleccionar manualmente una frecuencia de salida del transmisor:

  1. Presione la tecla frequency key.png para alternar entre las frecuencias disponibles.

NOTA: Algunas frecuencias requieren la conexión de un accesorio, por ejemplo un A-Frame, antes de que la frecuencia esté disponible.
