Comprensión de la DC
El reconocimiento de la dirección de corriente es una función que ayuda a identificar de manera positiva una línea en puntos distantes de la aplicación de la señal. Es muy conveniente, si no esencial, para la identificación positiva de las líneas de larga distancia. Estas líneas se pueden rastrear e identificar de manera positiva a través de áreas congestionadas o cuando corren en paralelo a otras líneas.
La función de DC en los localizadores RD8200 indica la dirección del flujo de corriente en una línea. La identidad de la línea objetivo se establece si la pantalla del localizador indica que la corriente fluye hacia adelante y se aleja del punto de aplicación de la señal del transmisor.
Una señal que se ha acoplado a líneas adyacentes encuentra un camino de retorno al punto de aplicación de la señal original. Eso se indica mediante la flecha del localizador que apunta nuevamente hacia el transmisor.
Esto se contrapone a la flecha que apunta hacia adelante y que indica la línea objetivo.
La señal del transmisor de DC debe estar directamente acoplada a la línea objetivo y con una conexión a tierra remota. La mayoría de las señales de DC son de baja frecuencia, lo que las hace inadecuadas para la conexión con una pinza normal o de inducción. Sin embargo, estas se pueden aplicar con una pinza de DC del transmisor.
Uso de la Dirección de corriente (DC) para facilitar la identificación de líneas
Los localizadores RD8200 y los transmisores Tx-10 y Tx-10B cuentan con varias frecuencias de DC como ayuda para determinar la dirección de la corriente a través de una línea objetivo.
NOTA: El transmisor y el localizador deben tener la misma frecuencia de DC instalada para poder utilizar la función. Si tiene más de una frecuencia de DC instalada, asegúrese de que el transmisor y el localizador estén configurados en la misma frecuencia de DC. Las frecuencias de DC tanto en el localizador como en el transmisor se indicarán mediante el ícono
en la pantalla.
Dirección de Corriente
Para seleccionar la frecuencia de DC, haga lo siguiente:
Transmisor
- Apague el transmisor.
- Conecte el transmisor a la tubería o el cable objetivo, ya sea por conexión directa o con una pinza de DC.
- Encienda el transmisor.
- Presione la tecla
hasta que aparezca la frecuencia de DC.
DC es una combinación de dos frecuencias, una frecuencia de DC y una frecuencia de localización.
Localizador
- Presione la tecla hasta que aparezca la frecuencia de DC, indicada por el ícono .
DC 4 kHz
Los modelos RD8200 cuentan con dirección de corriente con una frecuencia de 4 kHz. Esta frecuencia está diseñada para que pueda utilizar la DC para identificar una línea de destino en los cables de impedancia más alta, tales como los cables de teléfono y de televisión por cable.
Restablecimiento de la DC
Acerca del restablecimiento de la DC
Al rastrear una señal en líneas objetivo muy largas, la señal del transmisor se escapa gradualmente hacia el suelo por capacitancia. Esto significa que el ángulo de fase de la señal restante cambia gradualmente. Se puede utilizar un restablecimiento de la DC para restablecer el funcionamiento correcto de la DC.
Para realizar un restablecimiento de la DC, mantenga pulsada la tecla .
Esto se conoce como cambio de fase y puede ocurrir cada vez que una señal de corriente alterna fluye en un sistema de conductores que tienen una capacitancia o inductancia significativa. El ángulo de fase relativo entre las dos frecuencias cambia, pero solo en grandes distancias.
Restablecimiento de la DC

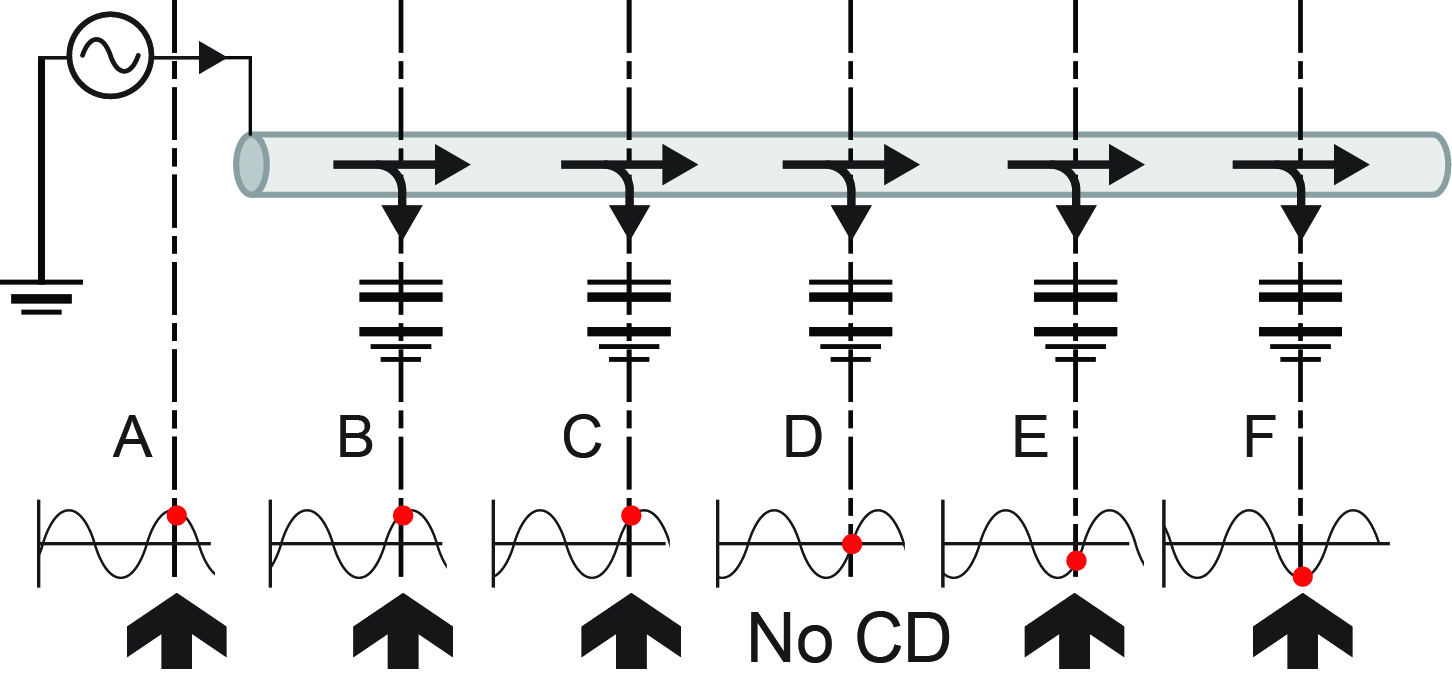

La figura ilustra una línea subterránea con capacitancia significativa a tierra. Ilustra el cambio de fase gradual que ocurre a lo largo de la línea. El diagrama muestra un punto de referencia en cada forma de onda. Al principio, el punto de referencia ocurre justo en el Pico de un medio ciclo positivo (A). Se mueve gradualmente hacia el punto de cruce por cero (D) y finaliza en el Pico de un medio ciclo negativo (F). La dirección cambió de adelante hacia atrás. En el punto intermedio (D) no se puede determinar el flujo de corriente. En este punto las flechas de DC en el localizador RD8200 se enciende y se apagan. En el ejemplo que se muestra en la ilustración, al retornar a (C) que es el último punto en el cual se obtuvo una lectura de DC, y realizar un restablecimiento de la DC, la respuesta en (C) será equivalente a la de (A).
En la mayoría de los casos, el cambio del ángulo de fase no se produce hasta alcanzarse varios kilómetros de distancia del transmisor y, en algunos casos, es necesario el restablecimiento de la DC cada 20 kilómetros (15 millas).
Realizar un restablecimiento de la DC
Se debe realizar un restablecimiento de la DC cada vez que se selecciona una frecuencia de DC. El restablecimiento de la DC solo se puede realizar en modo DC.
Para restablecer la DC:
Al usar cualquier frecuencia de DC,
- Mantenga pulsada la tecla
.
O bien,
- Pulse la tecla
para entrar en el menú.
- Desplácese hasta el menú RDC con las flechas
o
.
- Presione la tecla para entrar en el menú RDC.
- Seleccione SÍ.
- Presione la tecla para restablecer DC y salir al menú principal.
Pinzas de DC y estetoscopios
En la pinza de DC/MC y el estetoscopio de DC, una flecha indica hacia qué lado apunta la pinza o el estetoscopio en relación al transmisor. Si la flecha apunta en dirección contraria al transmisor cuando se realiza el restablecimiento de la DC, la pantalla del localizador muestra 000 y en el gráfico de barras se lee 100 %. Si la flecha apunta hacia el transmisor, la pantalla del localizador muestra 111 y no existe una lectura del gráfico de barras.
Al utilizar cualquiera de estos accesorios, es importante restablecer la DC en un punto conocido, cerca del transmisor, antes de realizar cualquier medición de identificación.
