Soporte para teléfono/tableta

Seguir Avatar Anthony Caplin
Updated : Created :
In this article

Cuando use un dispositivo móvil que ejecuta una aplicación compatible, como RD Map para Android, puede usar el soporte para teléfono o tableta para sostener convenientemente su dispositivo junto al localizador y tener información visual inmediata sobre los puntos de medición de inspección que está marcando.

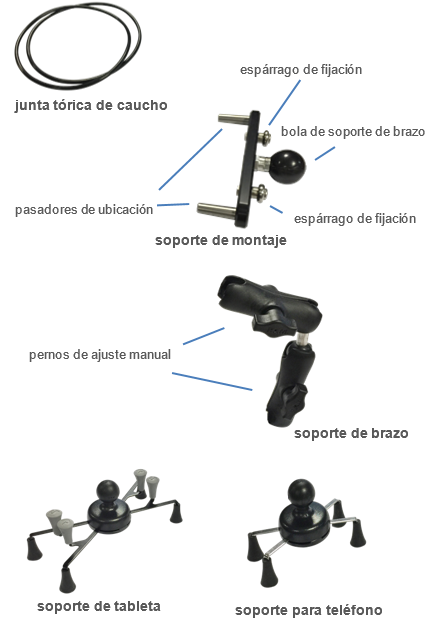

Kit de montaje para teléfono/tableta



Para usar el montaje de dispositivo móvil:

bracket positioning.png

Posicionamiento de soporte



  1. Inserte los pasadores de ubicación del soporte de montaje en los orificios de montaje en la parte posterior de la pantalla del localizador.
  2. Asegure la junta tórica de caucho alrededor de cualquiera de los 2 espárragos de fijación y enróllela alrededor de la manija del localizador.

bracket secured.png

Soporte asegurado



  1. Estire el otro extremo de la junta tórica de caucho sobre el espárrago de fijación restante.
  2. Utilice los pernos de ajuste manual para aflojar los soportes del brazo y sujetarlo sobre la bola de soporte del brazo del soporte.
  3. Agregue el soporte para teléfono o tableta
  4. Apriete los pernos de ajuste manual para asegurar el montaje
  5. Coloque el teléfono o la tableta en la parte delantera del localizador.

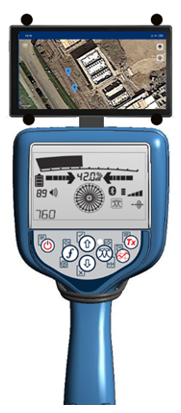

correct positioning.png

Posición correcta de teléfono/tableta



ADVERTENCIA: Los teléfonos celulares o tabletas pueden interferir con el rendimiento del localizador si no se colocan frente al localizador.
Algunos teléfonos celulares o tabletas pueden afectar el rendimiento del localizador, incluso si se utilizan en la posición correcta. Esto puede ser obvio en una situación en la que el localizador está tratando de detectar una señal muy pequeña y se manifiesta por una señal inestable que se muestra en el gráfico de barras y/o en la medición de profundidad o corriente.
En caso de duda, retire el teléfono celular o la tableta para verificar si están afectando el comportamiento del localizador.
