LOCALISATION DES CABLES DE PETITS DIAMETRES

Le C.A.T4 et le Genny4 ont été conçus pour augmenter la qualité de détection des câbles de plus petits diamètres (par exemple, les lignes téléphoniques et la télévision par câble), et plus particulièrement les antennes et branchements. Cette fréquence de localisation permet au Genny4 d’obtenir une meilleure qualité de signal en faisant appel à l’une des trois méthodes suivantes :

Induire le signal à travers un isolant ou un revêtement extérieur

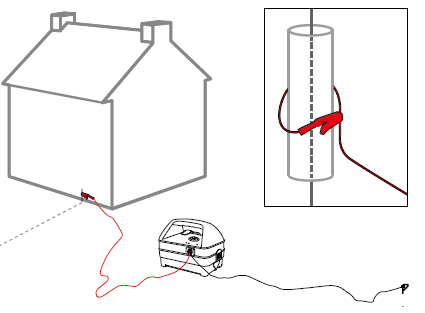

Après avoir mis le Genny4 hors tension, connecter les cordons de raccordement direct sur le Genny4, le fil noir sur le piquet de terre ou un point adéquat de mise à la masse. Le fil rouge directement sur l’isolation du câble afin de permettre une induction du signal sur ces câbles de petits diamètres. Si ce raccordement n’est pas possible, placez la pince rouge le plus près possible du câble (il faudra peut-être retirer la protection isolantede la pince rouge). En variante, enroulez le fil rouge autour d’un boîtier ou d’une gaine non métallique contenant les câbles et canalisations puis enroulez le sur lui-même pour parvenir au même résulat.

Mettez le Genny4 sous tension puis sélectionnez le C.A.T4 sur le mode Genny pour détecter le câble enterré. Il convient de noter que la fonction de renforcement de signal n’a pas d’effet notable dans ce mode.





Le signal induit depuis un câble accessible

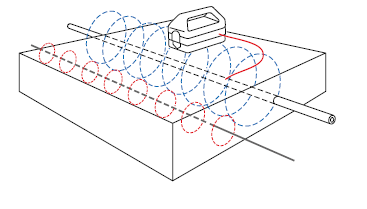

Si un câble de petit diamètre passe à proximité de ou est parallèle à un câble plus accessible (par exemple, un câble d’éclairage public) le signal d’induction peut-être transférer d’un câble à l’autre. Utilisez les méthodes de raccordement direct ou pince émettrice, conformément aux descriptions ci-dessous, pour transmettre ces deux signaux au câble accessible. Lors du balayage d’une zone pour détecter les câbles ou canalisations enterrés, la haute fréquence de localisation peut être différenciée du signal Genny standard par le biais d’une tonalité sonore différente



Raccordement direct

Le raccordement sur l’écran d’un câble électrique doit être confiée à un personnel habilité.

Le raccordement direct est un moyen efficace d’application du signal du Genny4 sur un câble ou une canalisation spécifique afin d’en suivre le tracé. Le raccordement peut se faire depuis toute partie du câble ou de la canalisation (par exemple, des vannes, compteurs, boîtiers de raccordement, candélabres, pipelines ou autres points d’accès).

Après avoir mis le Genny4 hors tension, connectez les cordons de raccordement direct sur la prise accessoires. Connectez le fil rouge sur le câble ou la canalisation (si besoin est, améliorer le point de connexion pour garantir un bon contact électrique). Si les mâchoires de la pince crocodile ne s’ouvrent pas suffisamment et si le point de connexion est en matériau adéquat, utilisez l’aimant fourni.

Branchez le fil noir sur le piquet de terre qui doit être enfoncé dans le sol à environ 3 à 4 m du réseau à localiser et à la perpendiculaire de ce dernier.

En variante, le fil noir peut être fixé à une vanne, un regard ou tout autre point de mise à la terre. Si besoin, utilisez une bobine de fil de terre pour prolonger la connexion.

Allumez le Genny4. Une bonne connexion est confirmée par un changement de la tonalité du haut-parleur. S’il n’y a pas de tonalité ou si la led de renforcement de puissance clignote, remplacez les piles.

Utilisez le C.A.T4 pour balayer la zone afin de détecter les câbles et canalisations (consultez “Localisation avec C.A.T4”).
