UTILISATION DU C.A.T

Saisissez la poignée. Appuyez sur la gâchette et maintenez-la enfoncée et écoutez le bip indiquant que les piles sont en bon état. Remplacez les deux piles s'il n'y a pas de bip ou si l'icône de pile clignote.

Modèles eC.A.T4 et gC.A.T4 uniquement

Les unités eC.A.T4 et gC.A.T4 effectuent un autotest au démarrage pour vérifier les erreurs système de journalisation. Si un problème est détecté, l'appareil affichera momentanément le messageicône d'erreur 2et émettra une tonalité d'avertissement.

REMARQUE: Le système d'enregistrement de données interne ne fonctionnera pas correctement si le messageicône d'erreur 2a été affiché. Veuillez retourner pour un service immédiat.

Si nécessaire, eC.A.T4 et gC.A.T4 peuvent être automatiquement désactivés si un avertissementicône d'erreur 2est détecté.

Reportez-vous au manuel du C.A.T Manager pour plus d'informations.

Lorsqu'un service / étalonnage doit être effectué dans 31 jours ou moins, l'écran affiche «CAL» au démarrage, suivi du nombre de jours jusqu'à ce qu'un service / étalonnage soit dû.



Icône CAL CALSafe

Les unités compatibles CALSafe sont équipées d'un système qui ne leur permet pas de fonctionner une fois qu'elles ont dépassé la date de service / d'étalonnage prévue.

SiIcône CALclignote continuellement au démarrage, renvoyez immédiatement votre C.A.T pour réparation / étalonnage.

Mise en garde N'essayez pas d'utiliser un C.A.T4 pour tracer des tuyaux ou des câbles en dehors de sa période d'étalonnage. En cas de doute, contactez la personne responsable ou Radiodetection.



Sélectionnez le mode

Les modèles C.A.T4 sont équipés de quatre modes de localisation:

Icône du mode d'évitement Mode d'évitement A pour le mode d'évitement: détecte tous les signaux de localisation simultanément, y compris les signaux Genny, Power et Radio. La commande de sensibilité ajuste simultanément les niveaux de signal Power, Radio et Genny.
Icône du mode Genny Mode GennyG pour Genny: détecte les signaux de localisation produits par un Genny. Il existe différentes manières d'appliquer le signal Genny. L'utilisation d'un Genny est le moyen le plus fiable de détecter un tuyau ou un câble. Les C.A.T4 et Genny4 disposent de nouveaux signaux de localisation qui rendent la combinaison plus sensible aux petits câbles conducteurs (par exemple, les télécommunications et l'éclairage public).
Icône du mode d'alimentation

Power ModeP pour le pouvoir: détecte les signaux provenant des réseaux de transmission d'énergie. Ces signaux peuvent être trouvés sur n'importe quel tuyau ou câble, pas seulement sur les câbles d'alimentation.

Mise en garde Certains câbles d'alimentation NE rayonnent PAS de signaux d'alimentation détectables.

Mise en garde Les signaux d'alimentation peuvent ne pas être trouvés sur les câbles d'alimentation qui sont éteints (par exemple, un câble d'éclairage public pendant la journée). Utilisez toujours un Genny avant de creuser.

Icône du mode radio

Mode radioR pour Radio: détecte les signaux radio provenant d'émetteurs radio éloignés lorsqu'ils se déplacent le long des tuyaux et des câbles souterrains.

Mise en garde Les signaux radio ne sont pas toujours présents. Utilisez toujours un Genny avant de creuser.



UTILISATION DU C.A.T4

Tenez le C.A.T4 avec la lame verticale et avec le bord inférieur juste au-dessus du sol. Ne faites pas pivoter le C.A.T4 et ne l'inclinez pas à plus de quelques degrés par rapport à la verticale. Faire pivoter le C.A.T affectera la précision de la localisation; tous les modèles eC.A.T4 et gC.A.T4 sont équipés de SWING, un dispositif de détection pour rappeler aux opérateurs d'utiliser correctement le C.A.T.

Localisation des câbles et des tuyaux

La commande de sensibilité est utilisée pour réduire le champ dans lequel le C.A.T4 peut localiser un tuyau ou un câble. La commande de sensibilité doit être réglée au maximum avant de commencer à localiser.

Dans tous les modes de localisation, le bargraph et les niveaux sonores augmentent à mesure que le C.A.T se rapproche d'un tuyau ou d'un câble, et diminuent lorsqu'il passe au-delà ou à mesure qu'il s'éloigne.

bargraphe

Lorsque la lecture du bargraph passe au maximum sur un tuyau ou un câble, tournez la commande de sensibilité vers le bas et revenez sur la position de localisation. En répétant ce processus d'avant en arrière sur la position de lecture maximale, la position du câble ou du tuyau peut être localisée. La fonction tidemark contient la lecture maximale du bargraph pour faciliter l'identification d'une lecture de crête.

Si la position ne peut pas être facilement déterminée à l'aide du mode d'évitement, basculez entre les modes de localisation dédiés (Genny, Power ou Radio) avant d'ajuster la commande de sensibilité pour localiser le câble ou le tuyau.

Déterminer la direction d'un câble ou d'un tuyau

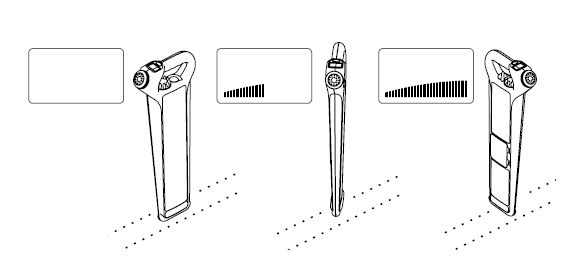

Une fois que la position d'un câble ou d'un tuyau a été localisée, faites pivoter le C.A.T4 au-dessus. Le C.A.T est à angle droit sur le câble ou le tuyau lorsque le bargraph et l'audio sont au maximum, et est directement en ligne avec celui-ci lorsque le bargraph et l'audio sont au minimum. Vérifiez la précision en faisant varier la commande de sensibilité tout en tournant le C.A.T. (Ce processus peut être moins précis en mode d'alimentation en raison de la nature des signaux de puissance détectables).



faire pivoter le C.A.T



Tracez le conducteur enterré en gardant le C.A.T4 vertical et en le déplaçant régulièrement d'un côté à l'autre. Suivez la ligne du conducteur enterré, en le marquant comme requis à travers la zone à creuser.

Scanner une zone avant de creuser

Un balayage initial à l'aide du mode d'évitement est recommandé, suivi par des analyses détaillées à l'aide des autres modes. Utilisez le mode Genny pour l'estimation de la profondeur une fois qu'un tuyau ou un câble a été détecté (C.A.T4 +, eC.A.T4 + et gC.A.T4 + uniquement).

Tournez le sélecteur de fonction sur Icône du mode d'évitement (mode d'évitement) pour balayer la zone des câbles ou des tuyaux émettant des signaux Genny, Power ou Radio. Tournez la commande de sensibilité au maximum avant de commencer. Si le bargraph du signal ne bouge pas du maximum, réduisez la commande de sensibilité pour que le bargraph soit en dessous de la moitié avant de commencer.

Balayez la zone à fouiller avec un mouvement régulier et délibéré.

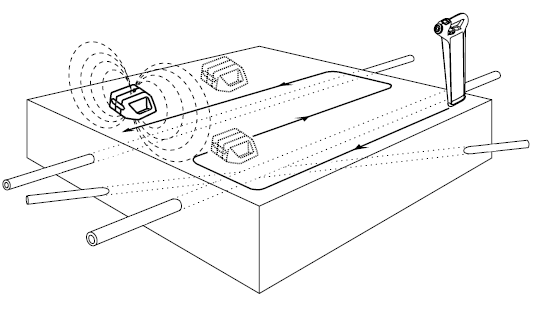

Commencez par parcourir le périmètre du site d'excavation proposé. Ensuite, parcourez la longueur du site d'excavation, en vous déplaçant sur la largeur en balayages parallèles distants d'environ 0,5 mètre. Si vous utilisez un Genny en mode induction, positionnez le Genny comme indiqué de sorte que les chevrons du C.A.T4 soient alignés avec les chevrons du Genny4.

Ensuite, balayez sur toute la largeur du site d'excavation, en remontant la longueur. Si vous utilisez un Genny en mode induction, positionnez le Genny comme indiqué.

Si un câble ou un tuyau est localisé, déterminez d'abord la direction du câble ou du tuyau, puis tracez-le à travers la zone à creuser, en marquant si nécessaire.

Puis reprenez le balayage sur le site d'excavation.




Recherche active à l'aide de l'induction - recherche de tuyaux et câbles parallèles

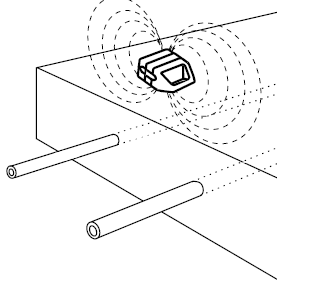

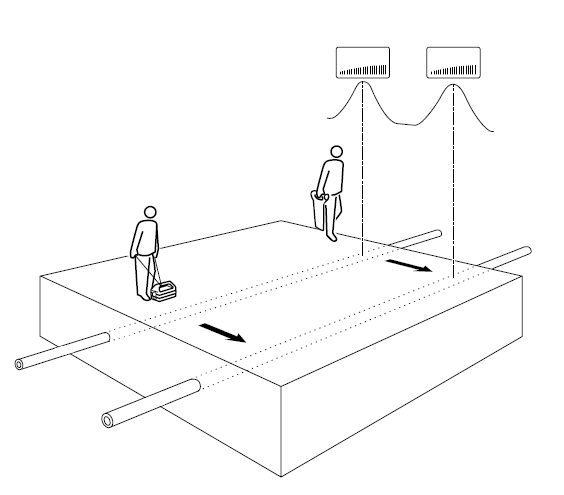

Placer le Genny4 sur son côté inonde une zone avec le signal Genny. Notez que le signal n'est pas transmis directement sous le Genny4 dans cette orientation, donc répétez l'exercice avec le Genny4 déplacé sur le côté d'au moins 1 m. Vous pouvez également utiliser une technique à deux pour rechercher dans une zone des utilitaires enterrés, comme illustré.

Genny placé de son côté



la technique de balayage à 2 hommes



Élimination des câbles ou tuyaux adjacents (`` Nulling out '')

Dans certaines applications, un câble ou un tuyau transportant un signal peut masquer les services publics adjacents. Par exemple, un grand signal de localisation pourrait circuler le long d'un gros câble qui court à proximité d'un deuxième câble avec un signal plus petit. Dans cette situation, on peut s'attendre à ce que le C.A.T4 localise le signal du câble le plus gros mais ne puisse pas localiser le deuxième câble. Pour localiser le deuxième câble, procédez comme suit:

  1. En utilisant le Genny4 en mode induction, placez le Genny4 sur le côté directement au-dessus du gros câble et en ligne avec sa direction comme illustré.
  2. Le câble sous le Genny4 ne devrait plus recevoir de signal de localisation, mais les autres câbles à proximité devraient recevoir le signal Genny et peuvent maintenant être localisés avec le C.A.T4.

Genny de son côté



Estimation de la profondeur de ligne à l'aide du C.A.T4 + / eC.A.T4 + / gC.A.T4 + et Genny4

Mise en gardeN'utilisez pas la fonction d'estimation de profondeur C.A.T4 +, eC.A.T4 + ou gCAT4 + pour décider si le creusement mécanique est approprié.

Les estimations de profondeur ne sont possibles que lors de l'utilisation du C.A.T4 +, eC.A.T4 + ou gC.A.T4 + en mode Genny.

Si vous utilisez le Genny4 en mode induction, assurez-vous que la position d'estimation de la profondeur est à au moins 10 m du Genny. Si vous utilisez une connexion directe ou une pince de signalisation, cette distance peut être réduite à environ 5 m. Une fois qu'un câble ou un tuyau a été localisé, positionnez le C.A.T au-dessus de sa position et perpendiculairement à sa direction.






Appuyez et relâchez le bouton de profondeur. L'écran affichera la profondeur estimée du conducteur détecté.

N'estimez pas la profondeur près d'un coude ou d'un té dans un câble ou un tuyau.



PROTECTION DYNAMIQUE CONTRE LES SURCHARGES

Tous les modèles C.A.T4 intègrent la protection contre les surcharges dynamiques, un puissant outil de traitement du signal qui identifie et rejette automatiquement les interférences électriques qui pourraient autrement surcharger l'électronique du C.A.T. La protection dynamique contre les surcharges permet à l'opérateur de localiser les tuyaux et les câbles dans des environnements électriquement bruyants, comme à proximité de sous-stations électriques ou à proximité de câbles haute tension aériens. Notez que la protection contre les surcharges dynamiques ne surmontera pas les niveaux d'interférence très élevés. Dans cette situation, l'avertissement de surcharge du signal apparaît (voir Avertissements).
