Pince émettrice

Les pinces émettrices proposées en option peuvent être utilisées pour appliquer en toute sécurité le signal de détection du Genny4 à un câble ou une canalisation dont le diamètre ne dépasse pas 215 mm, et ce sans en interrompre l’alimentation. Les pinces émettrices ne conviennent pour un injection autour de lampadaires.

Connectez la pince dans la prise accessoire du Genny4. Placez la pince autour du câble ou de la canalisation en vous assurant que les mâchoires sont bien fermées. Allumez le Genny4 puis ouvrez et fermez la pince. Si les mâchoires se ferment correctement, il y aura un changement de tonalité lors de cette fermeture.

Une connexion de mise à la terre depuis le Genny4 n’est pas nécessaire mais un transfert optimal de signal ne s’obtient en général que si le réseau est mis à la terre à ses deux extrémités. C’est en général le cas avec les câbles électriques.

Utilisez le C.A.T4 pour balayer la zone afin de détecter les câbles et canalisations (consultez “Localisation avec C.A.T4”).

INDUCTION DU SIGNAL

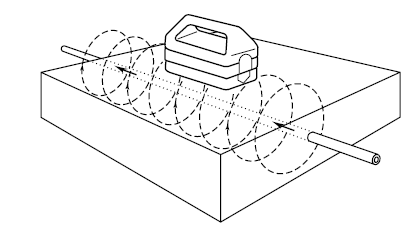

L’induction est un moyen pratique et rapide d’application du signal de détection Genny4 sur un câble ou une canalisation lorsque l’accès est limité et ne permet pas d’utiliser leraccordement direct ou la pince émettrice.

Placez le Genny4 à la vertical et dans le sens présumé du réseau à localiser. Éloignez-vous d’une dizaine de mètres puis servez-vous du C.A.T pour effectuer un balayage pour détecterles réseaux enterrés (consultez “Localisation avec C.A.T4”). Si vous travaillez trop près du Genny4, vous risquez d’obtenir des résultats fictifs car le C.A.T4 détecte le signal directement induit par le Genny et non pas depuis le reseau recherché. Pour obtenir les meilleurs résultats, recommencez ce balayage en modifiant l’angle du Genny de 90º par rapport au premier balayage.

Localisation avec C.A.T4

TEST DE FONCTIONNEMENT DU C.A.T ET GENNY

Radiodetection recommande d’effectuer un test de fonctionnement journalier de votre ensemble CAT4 et Genny4 avant utilisation.

• Posez le Genny au sol, allumez-le et vérifiez la présence d’un son audible. Si aucun son ne se fait entendre ou si le témoin de niveau bas de charge des piles clignote, remplacez les piles avant toute utilisation.
• Allumez le C.A.T en appuyant sur la gachette marche arrêt, et vérifiez qu’un signal sonore se fait entendre Une tonalité faible indique des piles faibles. Si aucun son n'est entendu, remplacez les piles avant utilisation..
• Tournez le sélecteur de fonction du C.A.T et vérifiez que la lettre correspondante s’affiche sur l’écran pour chaque position.
• Positionnez le C.A.T sur le mode Genny avec la sensibilité maximale, maintenez-le à hauteur de la taille en le pointant vers le Genny, en vous assurant que la partie la plus plate du boîtier est parallèle au sol puis vérifiez que le C.A.T est en mesure de détecter le Genny à une distance maximale de 15 m, en faisant entendre un son parfaitement audible.
