C.A.T4 et Genny4: Accessoires en option

S’abonner

ÉMETTEUR DE SIGNAL DE SOURIS - POUR UTILITAIRES NON MÉTALLIQUES

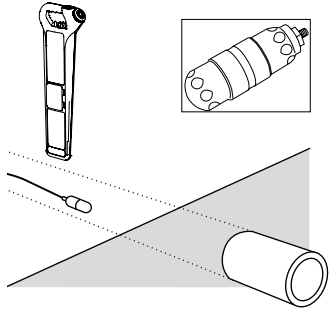

La souris est un petit émetteur de signal étanche («sonde») autonome qui peut être localisé par le C.A.T4 en mode Genny ou en mode d'évitement.

Dévissez le boîtier et insérez les piles dans le sens indiqué par le schéma dans le compartiment des piles.

Pour vérifier le bon fonctionnement, placez la souris sur le sol, réglez le C.A.T4 en mode Genny et, tout en maintenant le C.A.T4 aligné avec la souris, vérifiez que le signal est reçu.

Insérez la souris dans le conduit ou le drain et ajustez la sensibilité du C.A.T4 pour recevoir le signal.

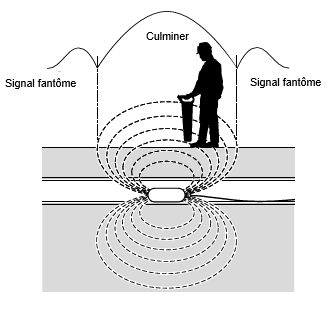

Des signaux fantômes plus petits apparaissent avant et derrière la position du signal principal. Localisez les trois pics pour être sûr que le plus grand du milieu est identifié comme étant la position de la souris.

La rotation du C.A.T4 autour de son axe pour obtenir le plus grand signal met le C.A.T4 en ligne avec la souris et constitue un bon moyen d'identifier la direction du conduit ou du tuyau.

Localisation des trois sommets.png

Localisation des trois sommets



Estimation de la profondeur de la souris à l'aide du C.A.T4 + / eC.A.T4 + / gC.A.T4 +

AVERTISSEMENT: N'utilisez pas l'estimation de profondeur C.A.T4 +, eC.A.T4 + ou gC.A.T4 + pour décider si le creusement mécanique est approprié.

Les estimations de profondeur ne sont possibles que lors de l'utilisation du C.A.T4 +, eC.A.T4 + ou gC.A.T4 + en mode Genny.

 ATTENTION: recherchez le signal principal de la souris comme décrit précédemment. Tenez le C.A.T4 verticalement et aligné avec la souris. Appuyez sur le bouton de profondeur et maintenez-le enfoncé jusqu'à ce que «M» apparaisse sur l'écran, puis relâchez-le. L'estimation de la profondeur sera affichée.

REMARQUE: Si la fonction StrikeAlerte est activée, l'alarme s'activera à environ 1,2 m lors de la localisation d'une souris. Si cela ne vous convient pas, la fonction StrikeAlert peut être désactivée en mode Genny en appuyant sur le bouton de profondeur et en le maintenant enfoncé pendant toute la durée du bip de test de batterie à l'allumage.



FLEXITRACE ™ - POUR LOCALISER DES UTILITAIRES NON MÉTALLIQUES

FlexiTrace est une tige conductrice flexible de 50 m (164 pi) ou 80 m (260 pi) avec une souris intégrée qui peut être insérée dans des tuyaux et des conduits non métalliques pour leur permettre d'être situés à des profondeurs allant jusqu'à 3 m (10 pi) FlexiTrace peut être inséré dans un tuyau ou un conduit aussi petit que 12 mm (½ ") de diamètre interne et avec des coudes aussi serrés que 250 mm. Pour l'utiliser comme souris, connectez les deux fils de l'émetteur aux cosses FlexiTrace. Dans ce mode, seule la pointe du FlexiTrace sera localisable. Pour tracer toute la longueur, connectez le fil rouge de l'émetteur à une borne FlexiTrace et mettez à la terre le fil noir, soit au piquet de terre, soit à un point de mise à la terre approprié.







CONNECTEUR PLUG LIVE



AVERTISSEMENT: n'utilisez pas les fils de connexion directe fournis pour se connecter à des câbles sous tension. Utilisez le connecteur Radiodetection Genny Live Plug ou le connecteur de câble Live. Le non-respect de cette consigne peut entraîner des blessures ou des dommages matériels.

AVERTISSEMENT: La connexion à des câbles d'alimentation sous tension ne doit être effectuée que par du personnel qualifié.

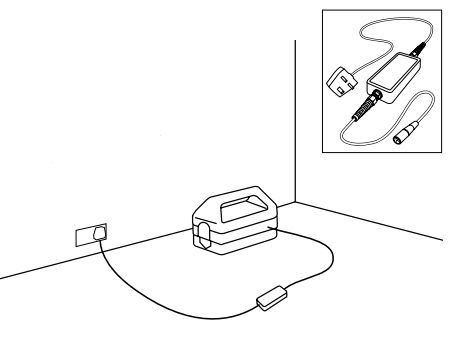

Le Live Plug Connector applique le signal Genny à une prise de courant domestique sous tension et, via le système de câblage domestique, au câble de service et d'alimentation dans la rue.

Connectez le connecteur du câble en direct à la prise d'accessoire Genny4 et à la prise d'alimentation secteur, puis allumez le Genny4 et la prise d'alimentation.

REMARQUE: Le connecteur Live Plug fournit une protection à 250 V CA.



Service et entretien

AVERTISSEMENT: Les C.A.T4 et Genny4 sont conçus pour nécessiter un recalibrage minimal. Cependant, comme pour tous les équipements de sécurité, il est recommandé de les entretenir et de faire valider leur étalonnage au moins une fois par an à l'aide d'un équipement de test approuvé par Radiodetection. Radiodetection décline toute responsabilité pour le service, l'étalonnage ou les réparations effectuées par des personnes non autorisées.

Pour vérifier quand le C.A.T4 doit être calibré ensuite, appuyez sur la gâchette, puis appuyez sur le bouton de profondeur jusqu'à ce que «C» (Configuration) s'affiche. L’affichage passe maintenant automatiquement à travers les informations suivantes: «S» (version du logiciel), «D» (jour), «M» (mois) et «Y» (année).



ECERT

Tous les modèles C.A.T4 disposent d'eCert, qui fournit un test approfondi des circuits de localisation C.A.T4, et fournit un certificat d'étalonnage de détection de rayonnement lorsqu'un résultat de test positif est obtenu.

REMARQUE: eCert n'effectue pas de vérification fonctionnelle complète ou ne vérifie pas l'intégrité mécanique de l'unité sous test, y compris le fonctionnement des commandes et de l'écran LCD.

Pour exécuter un test eCert, le C.A.T4 doit être connecté à un PC compatible Internet sur lequel le logiciel C.A.T Manager est installé. Un achat supplémentaire peut être nécessaire, contactez Radiodetection pour plus de détails.



REMPLACEMENT DES PILES

AVERTISSEMENT: Ne mélangez pas des piles neuves et anciennes ou des types de piles différents, car cela pourrait provoquer une surchauffe.

C.A.T4

Pour remplacer les piles, ouvrez le couvercle d'accès à l'aide d'un tournevis ou d'une pièce de monnaie. Utilisez deux piles alcalines LR20 (cellules D) ou des piles rechargeables NiMH équivalentes.

Genny4

Pour remplacer les piles, ouvrez le couvercle d'accès à l'aide d'un tournevis ou d'une pièce de monnaie. Utilisez quatre piles alcalines LR20 (cellule D).



SPÉCIFICATION DE PRODUIT

Plage de température de fonctionnement -20˚C à + 50˚C (4˚F à 122˚F)
Protection environnementale IP54
Précision de la profondeur Ligne: ± 5% de tolérance de 0,1 m (4 ") à 3 m (10 pieds)
Sonde («souris»): tolérance de ± 5% de 0,1 m (4 po) à 7 m (23 pi)
Précision de la position GPS horizontale * 3m CEP (erreur circulaire probable)
Batteries

C.A.T: 2 x cellules D alcalines ou NimH (LR20)

Genny: 4 x cellules D alcalines ou NimH (LR20)

Unité de poids

C.A.T4: 2,3 kg (y compris les batteries)

Genny4: 2,7 kg (y compris les batteries)



* Modèles gC.A.T4 uniquement.



Les C.A.T4 et Genny4 avec accessoires optionnels ont été conçus pour localiser les utilités enterrées. N'essayez pas à d'autres fins.

Les produits C.A.T4 et Genny4 sont fabriqués au Royaume-Uni dans des conditions certifiées ISO9001.
