Récepteur RD7100

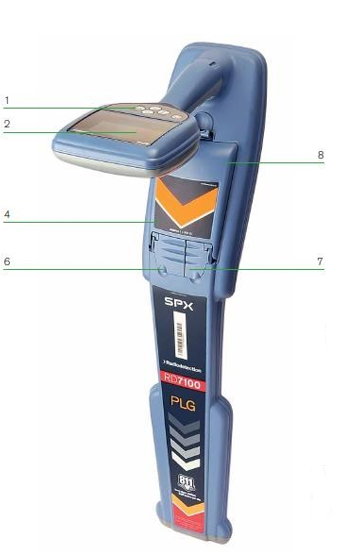

Caractéristiques du récepteur

  1. Console
  2. LCD avec rétro-éclairage automatique

  3. Haut-parleur

  4. Compartiment batterie

  5. Bloc de batterie lithium-ion en option

  6. Prise pour accessoires

  7. Prise pour casque

  8. Port USB (dans le compartiment de batterie)

Fonctions du console du récepteur

9. Touche d'alimentation: allume et éteint l'unité. Ouvre le menu du récepteur

Touche Fréquence : Sélectionne la fréquence. Ferme le sous-menu.

Flèches Haut/Bas: Ajuste le gain de réception du récepteur. Développe les options du menu.

Touche Antenne  : bascule entre les modes crête, Peak+, nul, mono antenne et orientation. Ouvre un sous-menu.

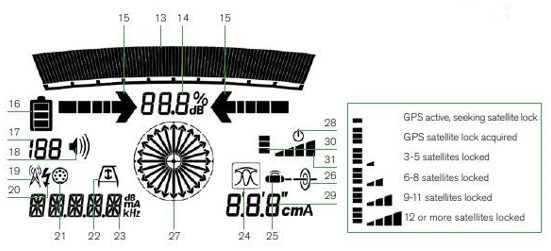

Icônes de l'écran du récepteur

13. Affiche le niveau du signal et le marqueur de réponse maximum

14. Intensité du signl: Indication numérique de la force du signal.

15. Flèches d'orientation en mode nul / proportionnel: Indiquent la position de la ligne par rapport au récepteur.

16. Icône Batterie : Indique le niveau de charge de la batterie

17. Lecture de gain

18. Icône Volume :affiche le niveau sonore

19. Mode radio: Indique que le mode radio est actif.

20. Mode Power: Indique que le mode power est actif.

21. Indicateur d’accessoire: Indique qu'un accessoire est connecté

22. Icône l'Arceau: Indique que l'Arceau est connecté.

23. Relevé fréquence / courant / menu.

24. Icône de mode d’antenne: Indique la sélection d’antenne: crête, Peak+, nul, mono antenne et orientation.

25. Icône Sonde: Indique que la source du signal est émise par une sonde

26. Icône de ligne: Indique que la source du signal provient d'une ligne.

27. Indicateur de boussole: Indique la direction du câble localisé par rapport au localisateur.

28. Indicateur de veille du générateur.

Relevé de profondeur.

30. Icône Statut GPS (modèles avec GPS uniquement) : Une barre indique que le GPS est actif. 3 barres indiquent que le GPS capte suffisamment de satellites pour effectuer ses mesures

31. Icône Qualité de Signal GPS (modèles avec GPS uniquement) : indique la qualité du signal reçu
