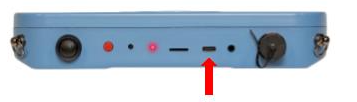

Pour charger l’unité de mesure, utilisez le câble USB de type C fourni et un chargeur USB approprié

(5 V, 2 A).
Pendant la charge, la LED devient rouge et s’éteint lorsque l’unité est chargée.

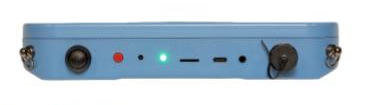

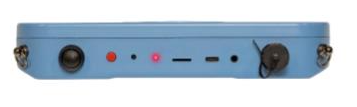

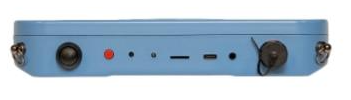

Comportement des LED

Verte - L’unité est sous tension

Rouge - L’unité est en cours de chargement.

Éteinte - Éteinte ou l’unité est complètement chargée (si elle est branchée).

Contrôle de l’alimentation

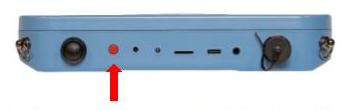

Pour allumer ou éteindre l’unité de mesure du RD510, appuyez longuement sur le bouton d’alimentation.

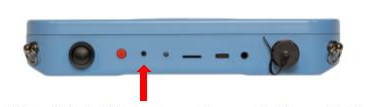

Remettre à zéro

IDans le cas improbable où l’unité de mesure du RD510 se bloquerait, il est possible de la réinitialiser en appuyant sur le bouton de réinitialisation à l’aide d’une épingle. L’unité s’éteindra. Vous devrez redémarrer l’unité en appuyant sur le bouton d’alimentation.

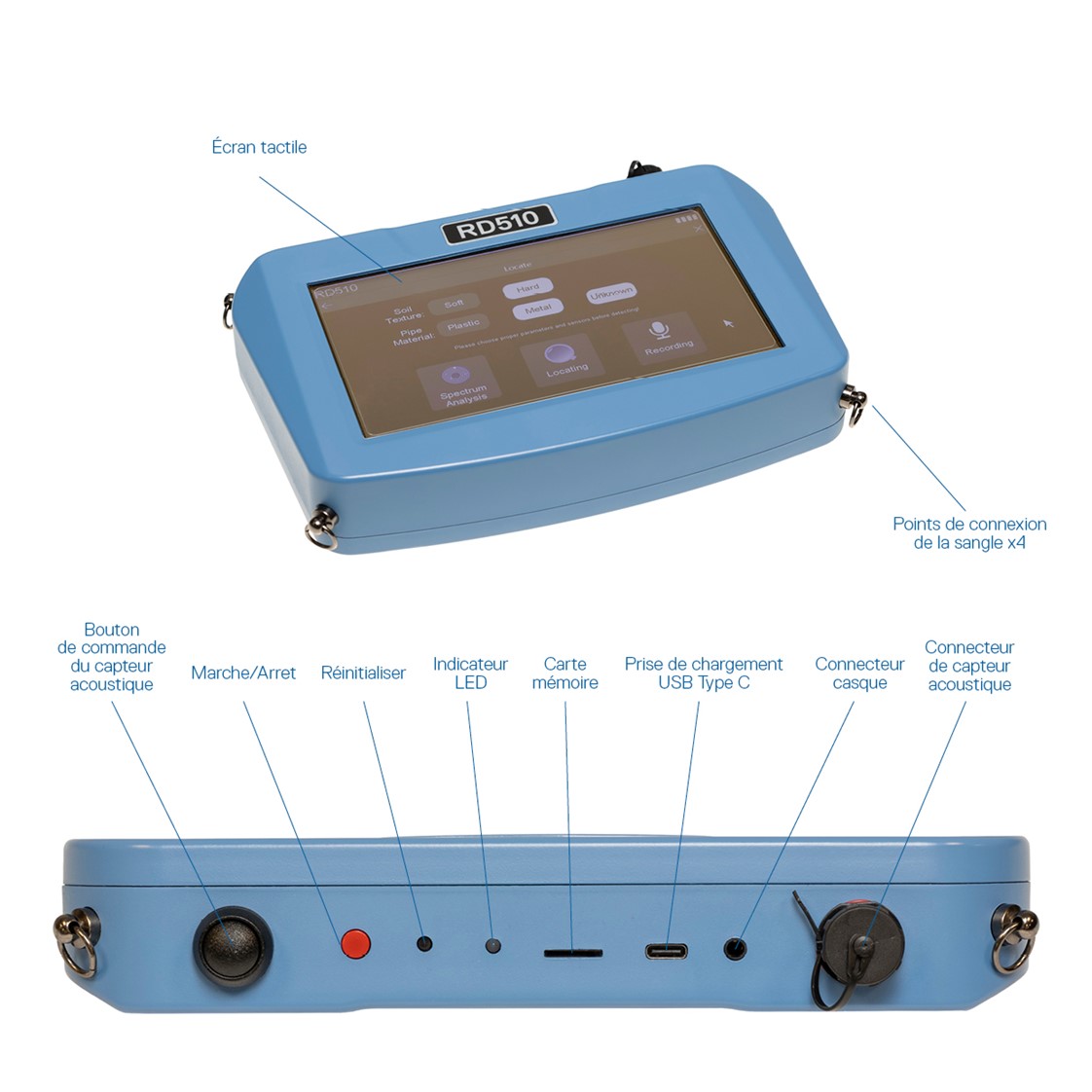

Entrée du capteur

Dévissez le capuchon du connecteur et vissez la fiche du capteur. La fiche ne peut être insérée que dans une position déterminée. Il faut donc aligner les points d’orientation blancs sur le connecteur et sur la prise.

ATTENTION: Le connecteur et la fiche sont clavetés. Ne forcez pas pour insérer la fiche, mais tournez-la doucement jusqu’à ce qu’elle s’emboîte dans le connecteur.

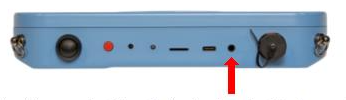

Sortie casque

La sortie de la prise audio de l’unité de mesure du RD510 est compatible avec une prise audio standard. Insérez ici le fil audio du casque.
Il s’agit d’une prise stéréo standard de 3,5 mm.

AVERTISSEMENT: Veillez à vérifier le niveau du volume avant de mettre le casque.

Écran de démarrage

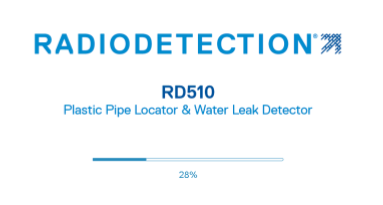

Écran de démarrage du RD510

L’écran de démarrage s’affiche lors de la mise sous tension. Une barre de progression est affichée en bas de l’écran.

Page d’accueil

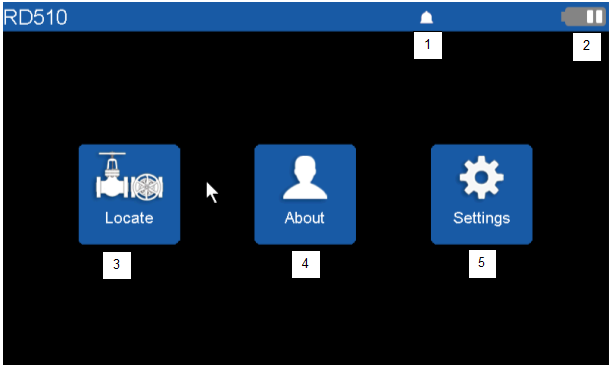

Page d’accueil de l’écran du RD510

1. Icône du capteur - visible uniquement lorsque le capteur acoustique est connecté
2. Niveau de charge
3. Menu des opérations de localisation
4. Écran « À propos »
5. Paramètres

Écran tactile / Navigation

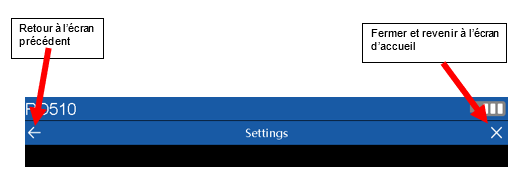

Icônes de navigation de l’écran du RD510

L’unité de mesure du RD510 est un appareil à écran tactile :

• Utilisez votre doigt pour sélectionner des éléments ou pour faire défiler.
• Appuyez une fois pour entrer dans un menu ou démarrer une fonction.
• Lorsque vous êtes dans un sous-menu/écran, vous pouvez utiliser les 2 icônes de la barre de navigation.

À propos

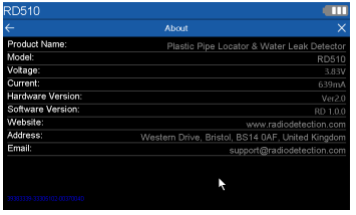

Écran « À propos » du RD510

Cet écran fournit des informations générales sur l’unité d’affichage du RD510 et les coordonnées de Radiodetection.

Paramètres

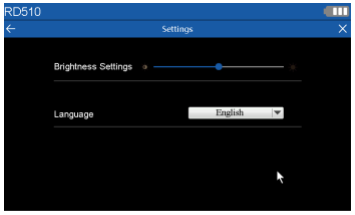

Écran des paramètres du RD510

Cet écran donne accès aux paramètres du RD510 :

• Réglage de la luminosité : Il s’agit d’une barre de défilement. Lors de la réinitialisation, il se remettra au point médian (par défaut).
• Langue: Seul l’anglais est pris en charge.
