Générateur d’impulsions acoustiques

AVERTISSEMENT : Cet équipement ne doit être utilisé que par du personnel qualifié et formé.

Pour localiser et tracer une canalisation sur de longues distances, le générateur d’impulsions acoustiques et l’électrovanne doivent être raccordés à la canalisation cible.
Les électrovannes sont raccordées aux têtes d’arrosage, aux robinets d’arrosage, aux bases des compteurs d’eau, aux bouches d’incendie et aux bouches d’égout.
Les électrovannes sont fournies avec des raccords impériaux ou métriques en fonction de votre région. Utilisez le kit de raccordement fourni pour vous raccorder à la canalisation cible.
Si vous utilisez d’autres raccords, vérifiez toujours que la pression nominale est adaptée à votre application.
Rincez toujours le point de raccordement jusqu’à ce que l’eau qui coule soit exempte de rouille, de limon, de produits d’étanchéité et de corps étrangers avant de connecter une électrovanne à la conduite.
Utilisez toujours la rondelle filtrante fournie à l’entrée de l’électrovanne. Vérifiez toujours que le filtre est exempt de débris et qu’il n’est pas endommagé. Remplacez la rondelle du filtre si le tamis est endommagé de quelque façon que ce soit.

REMARQUE : Les canalisations d’eau doivent être pleines et sous pression. La pression optimale se situe entre 3 et 7 bars.

AVERTISSEMENT : Vérifiez toujours que la pression maximale d’utilisation de votre électrovanne est conforme à la pression de la canalisation d’eau cible, en contrôlant la bande thermo rétractable colorée sur son câble :

• Jaune : 4 bar max
• Rouge : 10 bar max

ATTENTION : Utilisez l’électrovanne sous pression sur des tuyaux externes. Si elle est utilisée sur un robinet externe qui en lien direct avec un réseau interne d’un bâtiment, utilisez toujours le tuyau de liaison intermédiaire et n’utilisez jamais ce système pendant des périodes prolongées (30 minutes maximum).

Les étapes de raccordement à une canalisation cible sont toujours les mêmes, quelle que soit la nature de la canalisation et de ses adaptateurs de raccordement :

1. Assurez-vous que le générateur d’impulsions acoustiques est éteint et que le fil de l’électrovanne est déconnecté.
2. Raccordez l’électrovanne à la canalisation cible.

4 bar connection to a tap

3. Positionnez le tuyau d’évacuation de manière que l’eau libérée soit évacuée correctement.
4. Connectez le fil de l’électrovanne au générateur.
5. Une fois que le générateur d’impulsions acoustiques est correctement connecté en toute sécurité, mettez-le en marche en appuyant sur le bouton d’alimentation.

Le générateur d’impulsions acoustiques étant en marche, procédez maintenant à la localisation et au traçage de la canalisation :

Mode d’analyse du spectre

Ce mode de fonctionnement permet à l’opérateur de placer le capteur acoustique à proximité de la direction présumée de la canalisation.

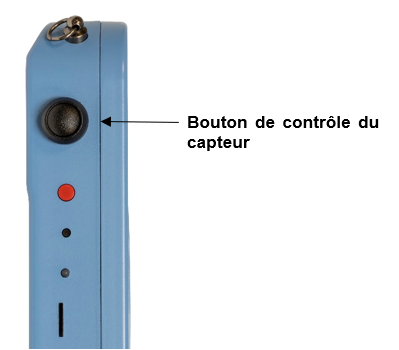

• Activez l’entrée du capteur acoustique en appuyant une seule fois sur le bouton de contrôle du capteur.

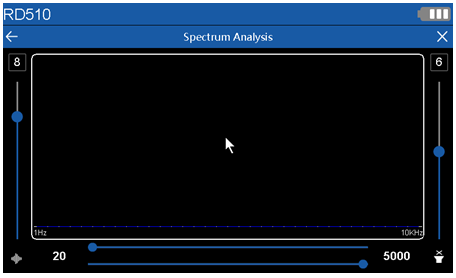

Lorsque le capteur est connecté et activé, cet écran fournit une analyse de fréquence en temps réel du signal acoustique reçu.

Trois commandes sont disponibles:

Volume: permet de contrôler le niveau sonore dans votre casque.

AVERTISSEMENT : Des niveaux de volume excessifs peuvent provoquer des lésions auditives.

Gain: permet d’augmenter ou de diminuer la sensibilité.

Filtre passe-bande : permet d’utiliser les fréquences basses et hautes pour filtrer les bruits indésirables.

L’opérateur peut placer le capteur du microphone de sol à différents endroits pour essayer d’identifier où se trouvent les réponses les plus élevées. Il peut également utiliser le casque pour écouter les crêtes de réponse acoustique afin d’identifier la direction approximative de la canalisation.
Dans le mode d’analyse du spectre, vous pourrez régler le gain et le filtre passe-bande afin d’éliminer tout bruit indésirable de la zone qui vous intéresse. L’écran affiche plusieurs réponses sous forme de graphiques correspondant au signal appliqué par le générateur d’impulsions acoustiques.
Une fois que les filtres de gain et passe-bande ont été réglés, l’opérateur peut maintenant placer le capteur acoustique le long des zones susceptibles d’abriter la canalisation.
S’il n’y a aucune indication de la direction de la canalisation, il est conseillé de balayer la zone sur 360 degrés. Ce balayage doit être effectué à une distance d’au moins 5 m de l’endroit où le générateur d’impulsions acoustiques est connecté.

Balayage de la zone

En utilisant à la fois la sortie audio et les informations de l’analyse du spectre, l’opérateur peut tracer l’emplacement approximatif de la canalisation.

Mode localisation

Pour une plus grande précision de la localisation de la canalisation, vous pouvez utiliser la fonction de localisation comme étape supplémentaire après l’analyse du spectre.
Cette fonction permet de réduire la zone marquée comme étant l’emplacement probable de la canalisation.
Dans ce mode, vous pouvez effectuer jusqu’à 16 relevés différents, de gauche à droite, dans la direction présumée de la canalisation.
Une fois que l’emplacement approximatif de la canalisation a été marqué, passez à l’option Localisation de l’unité, en vous assurant que le capteur du microphone de sol est activé.

Placez le microphone de sol à gauche de l’emplacement présumé de la canalisation, à environ 1 m de distance.
Cliquez sur la barre de colonne 01 pour commencer et arrêter la prise de mesure.
Il y a 2 colonnes :
Une colonne épaisse qui représente le son souterrain, la colonne fine à droite représente un bruit instantané. En haut de la colonne, un chiffre qui commence par être rouge affiche la valeur du signal.

Attendez que le son moyen, représenté par la colonne épaisse, se stabilise, ce qui prend quelques secondes. Une fois stabilisé, appuyez à nouveau sur la colonne et la lecture sera verrouillée, la valeur du signal en haut de la colonne passera du ROUGE au BLANC.
Déplacez le capteur du microphone de sol vers la droite, en direction de la cible, et répétez le processus. Vous finirez par dépasser la cible présumée.

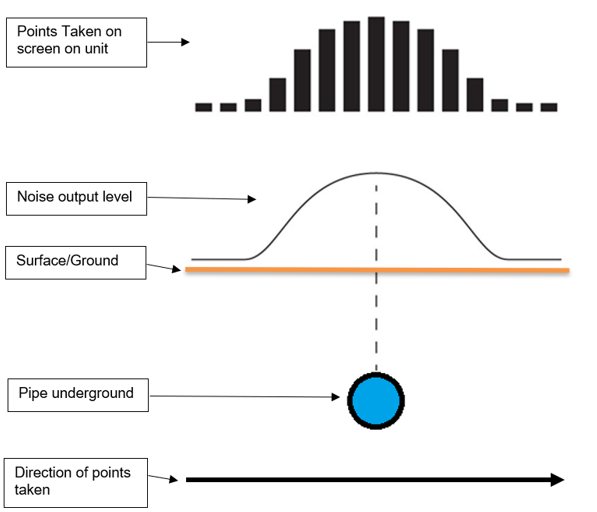

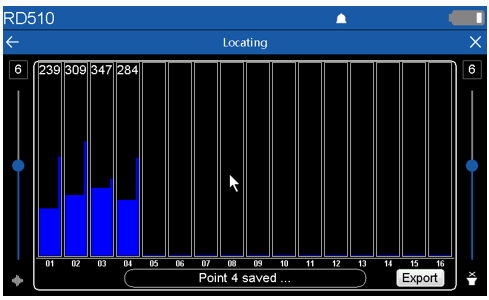

Vous obtiendrez plusieurs barres comme dans le graphique ci-dessus, la canalisation se trouve sous la colonne épaisse la plus haute.

L’objectif est de prendre des points avant et après la cible présumée afin d’obtenir une réponse maximale juste au-dessus de la cible.

Mode localisation du RD510 - Canalisation

Une fois le graphique réalisé, vous pouvez exporter l’image en appuyant sur le bouton « Export » (Exporter). L’image est alors enregistrée sur la carte mémoire. Ces images peuvent être visualisées en connectant l’unité de commande à un PC.
