La meilleure façon de détecter une fuite est et de l’utiliser comme une détection de conduite mais sans que le générateur d’impulsions acoustiques ne soit connecté.
Mode d’analyse du spectre
Sélectionnez l’option d’analyse du spectre.
Dans le mode d’analyse du spectre, vous pourrez régler le gain et le filtre passe-bande afin d’éliminer tout bruit indésirable de la zone qui vous intéresse. L’écran affiche plusieurs réponses sous forme de graphiques correspondant au signal appliqué par le générateur d’impulsions acoustiques.
Déplacez-vous parallèlement le long de la canalisation identifiée à intervalles réguliers, tous les 1 à 2 mètres, sans modifier le gain ou le filtre passe-bande.
Lors du déplacement le long de la canalisation localisée, le bruit sera nettement plus important au niveau d’une zone de fuite. Les points de bruit élevés, confirmés par des relevés d’analyse de spectre élevés, permettent d’identifier les zones de fuite présumées.
Dans ces zones de fuite présumées, passez en mode localisation.
Mode localisation
Placez le microphone de sol à gauche d’un point de fuite suspecté, à environ 1 m de distance.

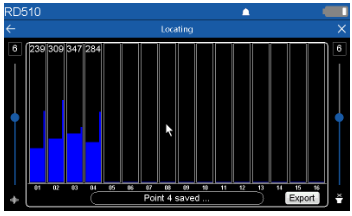

Cliquez sur la barre de colonne 01 pour commencer à prendre une mesure.
Il y a 2 colonnes:
Une colonne épaisse qui représente le son souterrain, la colonne fine à droite représente un bruit instantané. En haut de la colonne, un chiffre qui commence par être rouge affiche la valeur du signal.
Attendez que le son moyen, représenté par la colonne épaisse, se stabilise, ce qui prend quelques secondes. Une fois stabilisé, appuyez à nouveau sur la colonne et la lecture sera verrouillée, la valeur du signal en haut de la colonne passera du ROUGE au BLANC.
Déplacez le capteur du microphone de sol vers la droite, en direction de la cible, et répétez le processus. Vous finirez par dépasser la cible présumée.

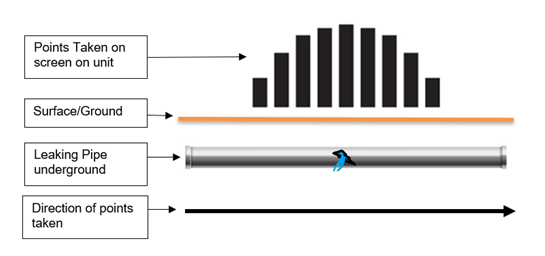

Vous obtiendrez plusieurs barres comme dans le graphique ci-dessus, la canalisation se trouve sous la colonne épaisse la plus haute.
Une fois le graphique terminé, vous pouvez exporter l’image en appuyant sur le bouton « Export » (Exporter). L’image est alors enregistrée sur la carte mémoire. Ces images peuvent être visualisées en connectant l’unité de commande à un PC.
