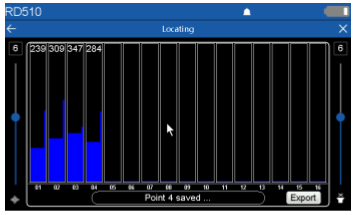

Écran de localisation du RD510



Lorsque le capteur est connecté et activé, cet écran permet de prendre jusqu’à 16 mesures pour mieux identifier l’emplacement de la canalisation ou de la fuite.

Pour activer le capteur acoustique:

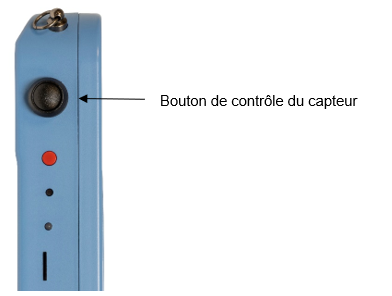

  1. Activez l’entrée du capteur acoustique en appuyant une seule fois sur le bouton de contrôle du capteur.

Deux commandes sont disponibles:

  • Volume: Permet de contrôler le niveau sonore dans votre casque.

AVERTISSEMENT : Des niveaux de volume excessifs peuvent provoquer des lésions auditives.

  • Gain: Permet d’augmenter ou de diminuer la sensibilité.

REMARQUE: Réglez le gain lors de la première mesure uniquement afin de garantir la cohérence de toutes les mesures.

To start a measurement:

  1. Déplacez le capteur acoustique à l’endroit souhaité.
  2. Retirez votre main de la poignée (pour éviter d’ajouter du bruit au capteur) et veillez à ne pas émettre d’autres sons.
  3. Appuyez sur la colonne 01 et l’unité affichera 2 colonnes:
    • une colonne épaisse qui représente la moyenne de l’onde acoustique reçu qui filtre tous les bruits aléatoires'
    • la colonne fine à droite représente le bruit instantané.
  4. Une fois que la mesure est stable, vous pouvez verrouiller la lecture en appuyant à nouveau sur la colonne 01, la couleur de la valeur du signal passe du rouge au blanc.
  5. Déplacez le capteur acoustique vers la position suivante, appuyez sur la colonne 02 et répétez l’étape 4, en appuyant sur la colonne 02 qui fournit maintenant la mesure.
  6. Répétez les étapes 4 et 5 ci-dessus jusqu’à ce que vous ayez terminé vos mesures.



La barre de réponse épaisse indique la position de la cible.

Vous pouvez exporter la copie d’écran en appuyant sur le bouton « Export » (Exporter). La copie d’écran est alors enregistrée sur la carte mémoire. Ces copies d’écran peuvent être visualisées en connectant l’unité de commande à un PC.
