Le générateur d’impulsions crée le signal qui est capté par le capteur acoustique.

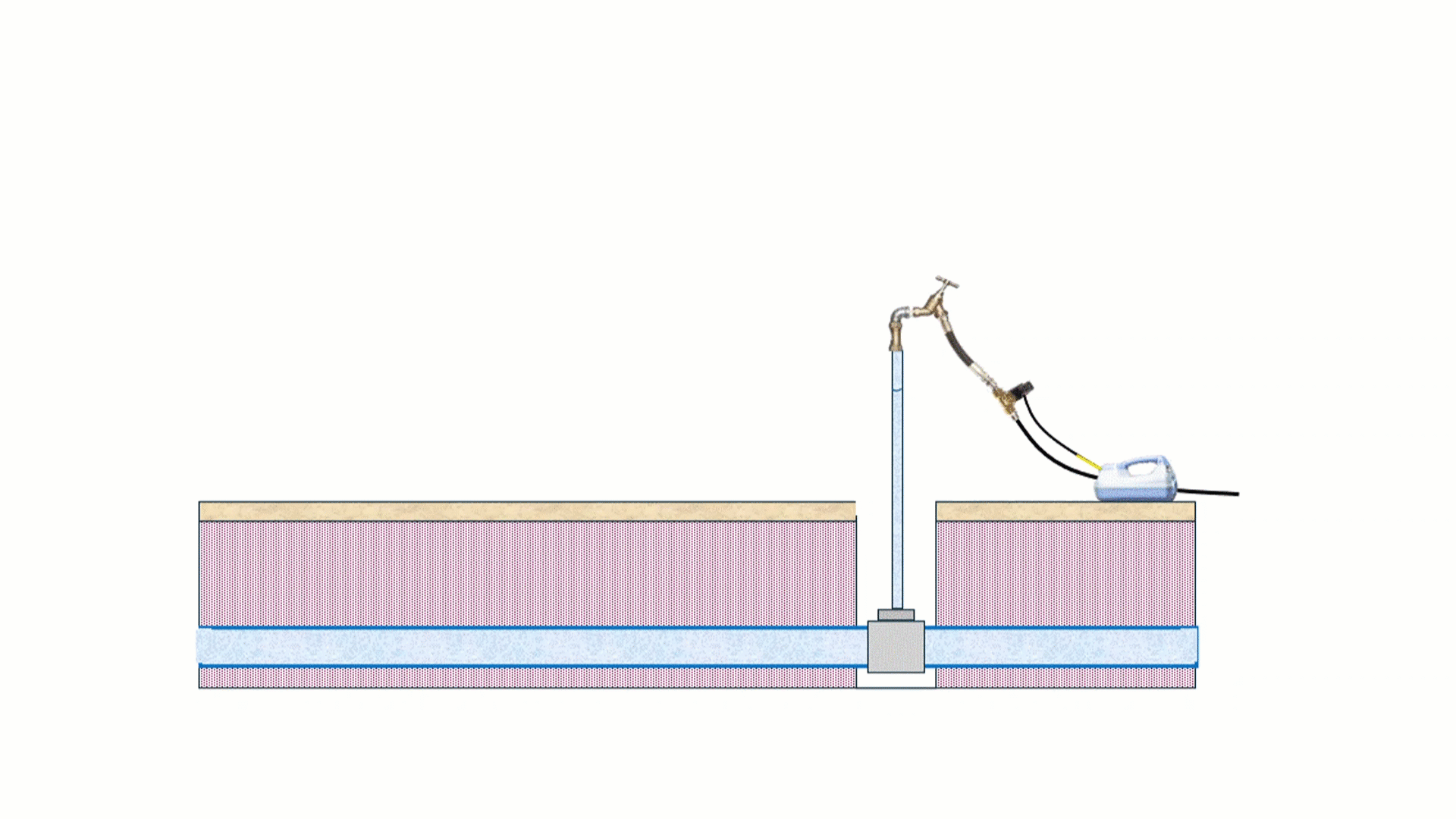

Le générateur d’impulsions crée ce signal en ouvrant automatiquement puis en fermant une électrovanne, ce qui permet à l’eau de s’écouler alternativement d’une canalisation pendant un court laps de temps. Cette interruption régulière de l’écoulement de l’eau crée des changements de pression à l’intérieur de la canalisation qui se propagent le long de celle-ci sous forme d’ondes et provoquent un léger mouvement des parois de la canalisation. Le capteur acoustique capte le son généré par le mouvement de la canalisation à la surface du sol et fournit à l’utilisateur une mesure de l’intensité du son. L’utilisateur localise la canalisation souterraine en trouvant le niveau maximum (crête) du signal à la surface.

Les générateurs d’impulsions sont raccordés aux têtes d’arrosage, aux robinets d’arrosage, aux bases des compteurs d’eau, aux bornes d’incendie et de sorties d’eaux.

Les générateurs d’impulsions acoustiques sont fournis avec

• Un tuyau intermédiaire avec une vanne marche/arrêt
• Un tuyau d’évacuation (écoulement)
• Une rondelle de filtre (non illustrée dans l’image ci-dessous)

Les électrovannes sont fournies avec des raccords impériaux ou métriques en fonction de votre région.

Nettoyer toujours tout point de raccordement jusqu’à ce que l’eau qui coule soit exempte de rouille, de limon, de produits d’étanchéité et de corps étrangers avant de connecter une électrovanne à la conduite d’eau.

Utilisez toujours la rondelle filtrante fournie à l’entrée de l’électrovanne.

Vérifiez que le tamis de la rondelle du filtre (situé à l’intérieur de l’entrée du générateur d’impulsions) ne contient pas de débris. Retirez et nettoyez s’il est sale. Remplacez la rondelle du filtre si le tamis est endommagé de quelque façon que ce soit.

REMARQUE : Les canalisations d’eau doivent être pleines et sous pression. La pression optimale se situe entre 3 et 7 bars.

AVERTISSEMENT : Vérifiez toujours que la pression maximale de votre électrovanne est conforme à la pression de la canalisation d’eau cible, en contrôlant la bande thermo rétractable colorée sur son câble :

• Jaune: 4 bar max
• Rouge: 10 bar max
