Cette article présente les principes et techniques de détection des câbles et canalisations enterrées avec l’ensemble RD8200SG. Pour plus d'informations sur la théorie de l'emplacement des câbles et des conduites, reportez-vous à la rubrique Théorie de la localisation des câbles et des conduites enterrés, disponible au téléchargement sur le site radiodetection.com.

Le détecteur RD8200SG prend en charge une plage de fréquences actives et passives. Il peut détecter également 5 fréquences supplémentaires, à définir par l'utilisateur, comprises entre une plage de 50 Hz et 999 Hz.

Pour une liste exhaustive des fréquences prises en charge, référez-vous à la feuille de données des caractéristiques du détecteur RD8200SG.



Fréquences passives

La détection de fréquences passives s'appuie sur les signaux qui peuvent être présents sur les câbles et canalisations métalliques enterrés. Le récepteur RD8200SG localise trois types de fréquences passives : Signaux Puissance, Radio, CPS et CATV.

Vous pouvez détecter l a présence de réseaux sans générateur grâce ces fréquences.

Power Filters™

Le récepteur RD8200SG permettent aux opérateurs de tirer parti des signaux harmoniques présents sur les réseaux électriques.

En présence de courant fort ou d'interférences, le traçage précis d'un câble peut s'avérer un véritable défi. Les filtres Power Filters™ vous permettent de savoir si un signal électrique fort provient d’un seul ou de plusieurs câbles. Les caractéristiques harmoniques distinctes des lignes localisées peuvent ensuite être utilisées pour suivre et marquer leur cheminement.

Après avoir basculé en mode Puissance, appuyez sur la touche antenna key.pngpour naviguer dans le mode puissance de Radiodetection et afficher les cinq filtres de puissance individuels.

L'utilisation de chacune des données harmoniques vous permet également de localiser des câbles électriques dans des circonstances difficiles.



Fréquences personnalisées

Vous pouvez configurer jusqu'à 5 fréquences personnalisables supplémentaires dans votre récepteur pour une utilisation sur des réseaux spécifiques.

Ces fréquences comprises entre 50 Hz et 999 Hz peuvent être définies grâce au logiciel pour PC RD Manager Online.

ATTENTION : lors de l'utilisation de fréquences personnalisées comprises entre 692 Hz et 704 Hz ou entre 981 Hz et 993 Hz, le système audio  peut être en conflit avec le récepteur et doit donc être désactivé.

REMARQUE: certaines fréquences (par ex. 440 Hz) sont peut-être réservées pour des applications spécifiques dans votre pays et peuvent nécessiter une autorisation de la part du ou des opérateurs concernés.

Contactez votre agence ou distributeur Radiodetection le plus proche si vous avez besoin d'aide pour identifier ces opérateurs.

Reportez-vous au manuel d'utilisation RD Manager Online pour plus d'informations sur la configuration de fréquences personnalisées.

Fréquences actives

Les fréquences actives sont appliquées sur un conducteur enterré via le générateur. Trois méthodes permettent d’injecter le signal du générateur :

Raccordement direct

En raccordement direct, vous connectez le générateur directement au réseau. Le générateur injecte alors un signal qui est détectable par le récepteur. Il s'agit de la méthode à privilégier pour générer le signal du générateur sur le réseau a détecter. Ce qui permet d’accroître la distance de détection.

Pour se brancher directement sur un réseau conducteur hors tension :

  1. Éteignez le générateur
  2. Branchez le câble de raccordement direct dans la prise accessoire du générateur
  3. Branchez le cordon de raccordement rouge au réseau en veillant à ce que la zone de raccordement soit propre et qu'une bonne connexion soit réalisée
  4. Branchez le cordon de raccordement noir à la terre par l’intermédiaire d’un piquet de terre ou d’un autre point de contact avec la terre le plus loin possible et à 90° du réseau à localiser
  5. L'écran affichera l'icône de raccordement direct.

direct connection lead icon.png

Icône de raccordement direct



AVERTISSEMENT ! Le raccordement direct à des conducteurs sous tension présente un DANGER DE MORT. Le raccordement direct à des conducteurs sous tension doit être effectué uniquement par des utilisateurs qualifiés utilisant les accessoires appropriés qui autorisent les raccordements aux lignes sous tension.

AVERTISSEMENT ! Le générateur peut produire des tensions potentiellement mortelles. Faites preuve de précautions lorsque vous manipulez les pinces de raccordement et piquet de terre, informez les autres techniciens travaillant sur la ligne afin de prévenir tout contacts accidentel.

AVERTISSEMENT ! Vérifiez que le générateur est HORS TENSION avant d’établir un raccordement et avant de débrancher le cordon de raccordement direct vers un réseau.

Induction

Dans ce mode de fonctionnement, le générateur est placé sur le sol au-dessus ou à proximité de la zone de détection . Si aucun câble de raccordement direct ou pince émettrice n'est pas raccordé au générateur, il passera automatiquement en mode induction. Dans ce mode, seules les fréquences applicables au mode induction sont accessibles en appuyant sur la touche .frequency key.png

Une fois activé, le générateur émet le signal sans aucune distinction sur tous les conducteurs enterrés à proximité.

Veuillez noter que ces signaux sont également aériens. Il est recommandé de maintenir une distance d'au moins 10 m / 30' entre le transmetteur et le détecteur – il est possible que cette distance doive être augmentée, en particulier lors de relevés de mesures de profondeur.

Pince émettrice

Une pince émettrice en option peut être raccordée au générateur et positionnée autour d'un câble ou d'une conduite afin d’y injecter un signal de détection. Cette méthode d’application du signal du générateur est particulièrement utile sur les câbles isolés sous tension et supprime la contrainte de déconnexion de l’alimentation du câble. Les pinces sont disponibles jusqu'à 8,5” / 215 mm de diamètre.

AVERTISSEMENT ! Ne positionnez pas de pinces autour de conducteurs sous tension non isolés.

AVERTISSEMENT ! Avant de positionner ou de retirer la pince autour d'un câble électrique, assurez-vous à tout moment que la pince est raccordée au générateur.

Choix de fréquence pour la détection active

Le choix de la fréquence du signal est un facteur important pour la localisation et l’identification efficaces des conduites enterrées, et aucune fréquence unique ne couvre toutes les situations. Pour les instruments simples devant être utilisés par du personnel peu compétent au plan technique, il est nécessaire de faire un compromis et de choisir une seule fréquence suffisamment haute pour obtenir de bons résultats en mode induction mais pas si haute qu’elle puisse s’accoupler trop facilement avec les conduites indésirables. Des signaux actifs entre 8 kHz et 33 kHz sont généralement utilisés pour ces applications. Pour les équipements plus complets destinés à la résolution des problèmes par des techniciens techniquement compétents, différentes fréquences peuvent être fournies. Des exemples et motifs d’utilisation typiques sont illustrés ci-dessous.



512Hz active signal.png

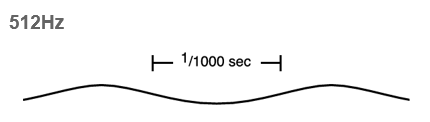

Signal actif 512Hz

Cette basse fréquence est particulièrement utile pour le traçage et l’identification des lignes sur de longues distances. Elle ne s'accouple pas facilement aux lignes indésirables mais elle est trop basse pour l’induction et tombe dans la bande d'interférence harmonique des fréquences électriques.



8kHz active signal.png

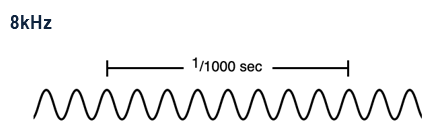

Signal actif 8KHz

Cette moyenne fréquence est le signal polyvalent le plus utile, elle est suffisamment haute pour l’induction en dehors de la bande d’interférence électrique, et s’accouple de manière limitée aux lignes indésirables, mais elle peut ne pas être suffisamment haute pour imposer un signal fort sur les lignes de petit diamètre telles que les câbles de télécommunication.



33kHz active signal.png

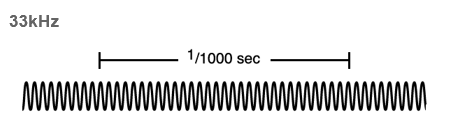

Signal actif 33KHz

Cette fréquence plus haute est facilement appliquée par induction à la plupart des lignes. Elle est donc très utile pour la recherche initiale. Elle se propage sur les lignes de petit diamètre mais elle s'accouple plus facilement aux lignes indésirables et perd sa force sur des distances plus courtes que les fréquences plus basses.

Signal actif 100KHz.png

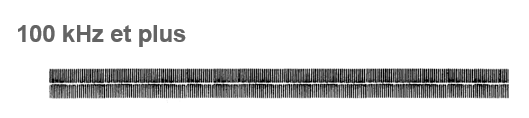

Signal actif 100KHz

Cette plage de très haute fréquence traite les cas difficiles - induction sur des lignes de petit diamètre en sol sablonneux et sec, et courtes longueurs de câble. Elle est très facile à appliquer par induction mais elle s'accouple très facilement aux lignes indésirables et ne se propage pas loin.



Sélection de fréquences

Il est important de sélectionner la fréquence exacte ou appropriée à votre application spécifique. Pour plus d'informations, référez-vous à « The theory of buried cable and pipe location » téléchargeable gratuitement sur www.radiodetection.com

Pour sélectionner une fréquence sur le récepteur :

  1. Appuyez sur la touche frequency key.pngpour faire défiler les fréquences disponibles.
  2. Sinon, maintenez la touche frequency key.png enfoncée et appuyez sur les touches up arrow.png  ou down arrow.pngpour faire défiler la plage de fréquences vers le haut ou le bas.

Si vous utilisez une fréquence active, vous devez également régler votre générateur pour générer la fréquence appropriée.
Vous pouvez modifier manuellement la fréquence de sortie de votre générateur via le pavé de touches de votre générateur.

Pour sélectionner manuellement une fréquence de sortie du transmetteur :

  1. Appuyez sur la touche frequency key.png pour faire défiler les fréquences disponibles.

REMARQUE : certaines fréquences nécessitent que vous connectiez un accessoire, un arceau par exemple, pour rendre la fréquence accessible.
