Transmetteurs Tx-1, Tx-5 et Tx-10

S’abonner

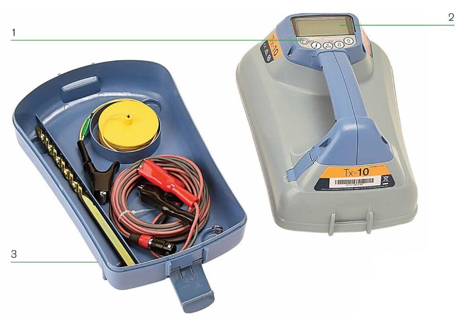

Caractéristiques du générateur

1. Clavier.

2. Écran LCD.

3. Bac amovible de rangement des accessoires.

4. Support de batterie type D

5. Bloc de batterie lithium-ion rechargeable en option

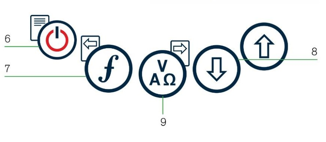

Console du générateur

6. Touche d'alimentation: allume et éteint l'unité. Ouvre le menu du transmetteur.

7. Touche Fréquence : Sélectionne la fréquence. Touche de navigation à l'intérieur du menu.

8. Flèches Haut/Bas:Ajuste le niveau du signal de sortie. Développe les options du menu.

9. Touche Mesure: Utilisée pour relever les mesures d'impédance et de tension. Ouvre un sous-menu.

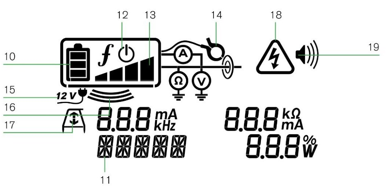

Icônes sur l'écran du générateur

10. Icône Batterie : Indique le niveau de charge de la batterie

11. Description alphanumérique du mode de fonctionnement sélectionné.

12. Icône de veille: S'affiche lorsque le transmetteur est en mode Veille.

14. Indicateurs d'accessoire ou de mesure: indique si un accessoire est connecté ou si le mode mesure est actif

15. Icône CC: S'affiche lorsque le générateur est alimenté par une source de courant continu

16. Indicateur d'induction: s'affiche lorsque le générateur est en mode Induction

17. A-Frame (Tx-5 or Tx-10 only): Indique lorsque le générateur est en mode Recherche de défaut

18. Indicateur d'alerte de tension :indique que le générateur produit une tension potentiellement dangereuse

19. Icône Volume :affiche le niveau sonore





  • Tx-1, Tx-5 and Tx-10
