Fonctionnement de la batterie

S’abonner

Première utilisation



Options d'alimentation

Les systèmes RD7100 sont fournis avec une configuration par défaut utilisant des batteries alcalines de type D.

Le détecteur et le transmetteur peuvent tous deux également être alimentés par des batteries NiMH de type D rechargeables de bonne qualité ou le bloc de batterie rechargeable li-ion en option. Il est essentiel de bien configurer les batteries utilisées dans le récepteur pour optimiser ses performances.

Les transmetteurs peuvent également être alimentés par une prise secteur en option ou un adaptateur voiture.

Mise en place des batteries

Les systèmes RD7100 sont fournis avec des compartiments pour batterie de type D. Il convient d'installer des piles alcalines ou batteries NiMH adaptées dans le compartiment correspondant avant la première utilisation.

Sur le récepteur :

pour installer les batteries de type D dans le détecteur, ouvrez le compartiment de batterie

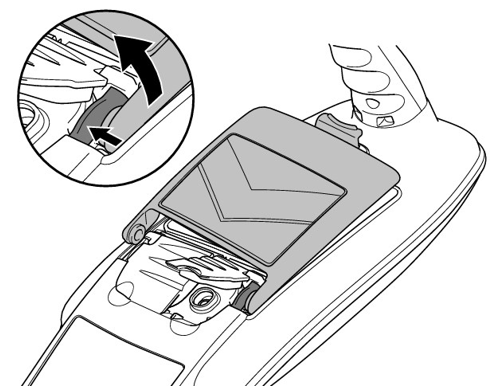

Ouverture du compartiment d’alimentation



Installez 2 batteries de type D de bonne qualité. Tenez compte de la polarité des piles lors de leur installation dans le compartiment.

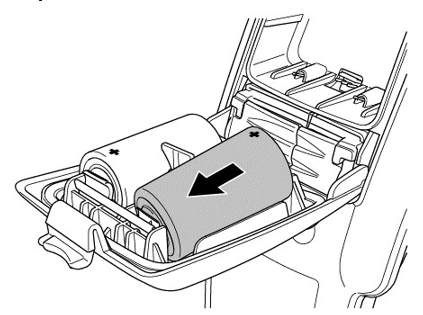

Mise en place des batteries du récepteur



Sur le générateur :

pour installer les batteries de type D dans le transmetteur, ouvrez le rangement d'accessoires. Le compartiment d’alimentation est situé sous le corps du générateur. À l'aide de la clé à panneton, déverrouillez le compartiment d’alimentation. Insérez les huit piles NiMH ou Alcaline de type D.

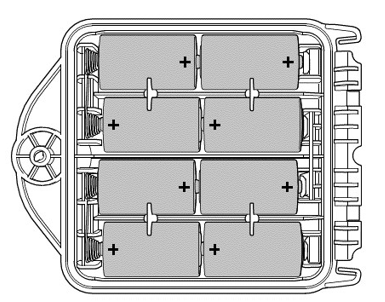

Support de batterie type D.



État de l’alimentation

L'écran du récepteur et du générateur affiche un indicateur de niveau de charge des piles ou de la batterie. Lorsqu'un changement de batterie est nécessaire, l'écran affiche une icône batterie clignotante.

l'utilisation prolongée de la sortie de puissance élevée du générateur réduit son autonomie.



Retrait / mise en place des blocs de batterie

Bloc de batterie du récepteur

  1. Ouvrez le logement de batterie à l'aide du dispositif de déverrouillage
  2. Si vous utilisez un bloc de batterie li-ion, déconnectez le cordon.
  3. Soulevez légèrement le capot et insérez la batterie en appuyant et en maintenant le loquet de retenue vers l'intérieur

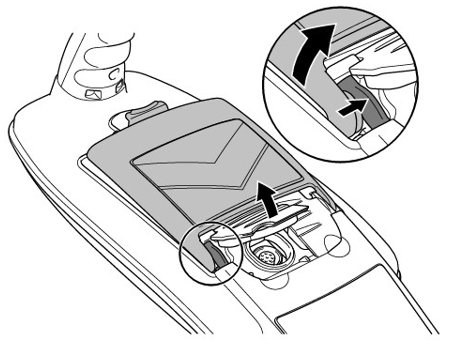

Maintien du loquet de retenue à l'intérieur



4. Dégagez le bloc batterie hors du loquet en le faisant pivoter

5. Répétez la même opération de l'autre côté pour détacher entièrement le bloc batterie, puis le retirer

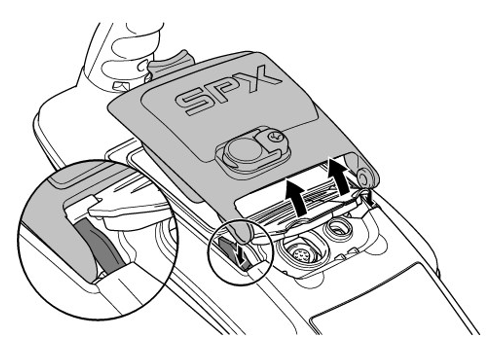

Répéter, puis retirer le bloc batterie



Pour installer une nouvelle batterie, soulevez légèrement les deux capots, puis poussez doucement sur le bloc jusqu'à entendre un clic des deux côtés. Puis fermez le bloc de batterie

Installation d'un nouveau bloc batterie

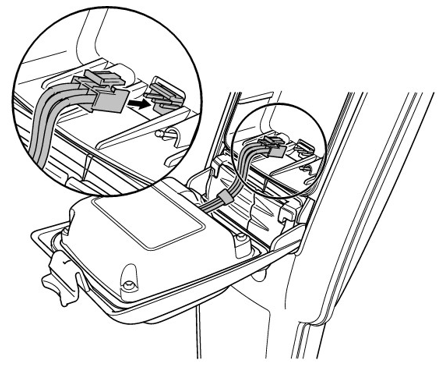

Si vous utilisez un bloc de batterie li-ion, branchez le cordon dans le connecteur correspondant (fig. 4.7).



chargez toujours entièrement le bloc de batterie li-ion avant sa première utilisation



Bloc batterie du générateur :

  1. détachez, puis retirez le rangement d'accessoires
  2. Tournez le dispositif de déverrouillage, puis ouvrez le compartiment d’alimentation
  3. Détachez le loquet de retenue en appuyant doucement dessus, puis sortez le bloc batterie
  4. Alignez les clips du bloc batterie dans les encoches correspondantes sur le corps du générateur, puis mettez-le en place.
  5. Fermez le bloc batterie, tournez le loquet de retenue et réinstallez le rangement d'accessoires

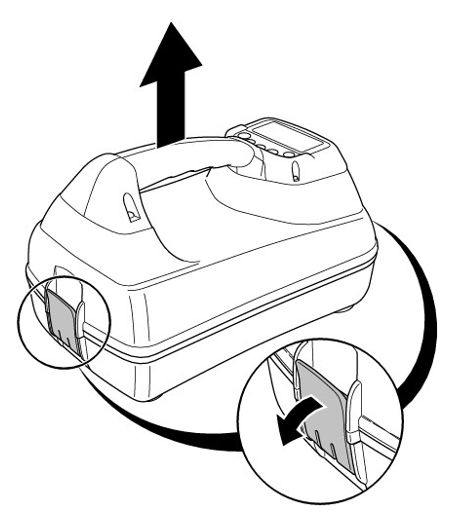

Détacher, puis retirer le rangement d'accessoires

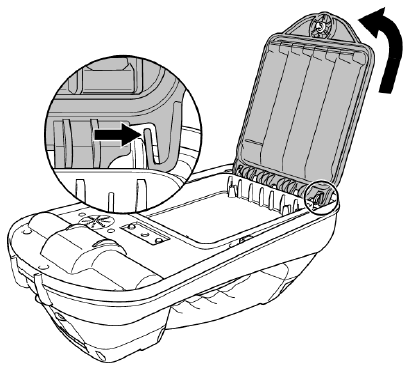

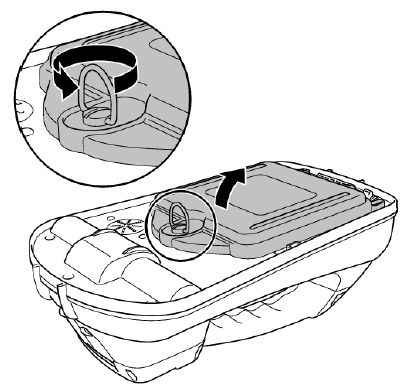

Ouverture du compartiment d’alimentation



Pression sur le dispositif de déverrouillage et retrait du bloc batterie

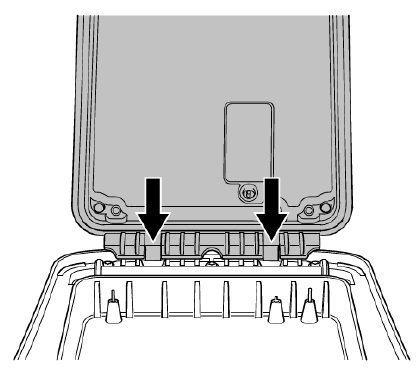

Alignement du bloc batterie et mise en place par pression



Chargement des blocs batterie lithium-ion

AVERTISSEMENT ! Utilisez uniquement un équipement fourni par Pearpoint pour le chargement. L'utilisation d'autres chargeurs peut représenter un danger et/ou réduire la durée de vie de la batterie.mceclip0.png

ATTENTION: Ne laissez pas votre batterie se décharger complètement, cela pourrait en réduire la durée de vie ou l'endommager de manière permanente. Si vous n'utilisez pas votre équipement pendant une longue période, chargez-le au moins une fois par mois. Si vous avez laissé votre équipement stocké pendant plus d'un mois et que la batterie est complètement déchargée, assurez-vous que le chargeur indique qu'il fonctionne correctement, conformément à ses instructions, et que la batterie ne surchauffe pas.

AVERTISSEMENT ! Après une utilisation prolongée à pleine puissance de sortie, les piles sont susceptibles de chauffer. Soyez prudent au moment de les remplacer ou de les manipuler.mceclip1.png

AVERTISSEMENT ! Ne modifiez, ni ne tentez de démonter les blocs de batterie.mceclip2.png

ATTENTION: Si une défaillance de la batterie est suspectée ou si la batterie présente des signes de décoloration / des dommages physiques, renvoyez l'appareil au complet dans un centre de réparation agréé pour enquête et réparation. Les réglementations locales, nationales et de transport IATA peuvent restreindre l'expédition de batteries défectueuses. Vérifier auprès de votre transporteur les restrictions et directives et pratique dans votre pays Votre représentant Radiodetection local peut vous mettre en relation directe avec des centres de réparation agréés.

You can re-charge your batteries using the Radiodetection mains or automotive chargers.

REMARQUE: La plage de température de charge est comprise entre 0 et 45 ° C et entre 32 et 113 ° F. N'essayez pas de recharger vos batteries en dehors de cette plage de température

AVERTISSEMENT ! N'exposez pas le bloc batterie rechargeable à une chaleur supérieure à 60 °C (140 °F) au risque d'endommager les fusibles thermiques de la batterie.mceclip3.png



Bloc de batterie li-ion du détecteur :

Pour recharger le bloc de batterie du détecteur, branchez le chargeur de batterie à la prise d'entrée CC située sur la partie avant du bloc de batterie.

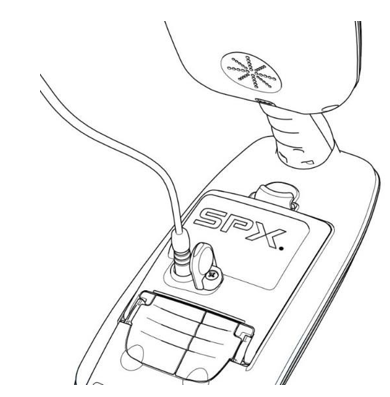

Charger le bloc de batterie LI-ion du détecteur



Bloc de batterie li-ion du transmetteur

Pour recharger le bloc batterie, retirez le bloc du générateur et branchez le chargeur.

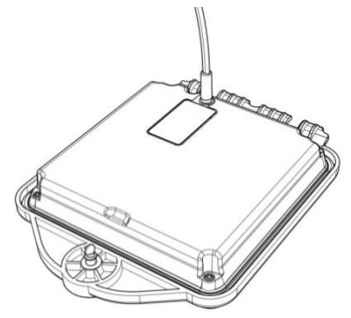

Charger le bloc batterie Li-ion du générateur





Pour plus d'informations sur la charge des batteries, référez-vous aux instructions fournies avec votre chargeur.
