Le non-respect des avertissements de sécurité peut entraîner des blessures graves, voir la mort
Le non-respect des mises en garde désignées par le terme « Attention » peut entraîner des dommages matériels de l'équipement ou d'autres biens
AVERTISSEMENT ! Le raccordement direct sur des conducteurs sous tension doit être effectué uniquement par du personnel qualifié utilisant les accessoires appropriés qui autorisent les raccordements aux câbles sous tension.
AVERTISSEMENT ! Le générateur peut produire des tensions potentiellement mortelles. Faites preuve de précautions lorsque vous appliquez des signaux sur un câble ou une canalisation et assurez-vous d'informer les autres techniciens que vous êtes susceptible de travailler sur la ligne.
AVERTISSEMENT ! Cet équipement n'est PAS autorisé pour une utilisation dans des zones ATEX
AVERTISSEMENT ! Assurez-vous toujours que l'émetteur est éteint lorsque vous connectez et reconnectez les câbles.
Fonction MAX V
La fonction MAX V de l'émetteur TX est utilisée lorsqu'il est nécessaire de localiser sur de longues distances des lignes cibles à haute impédance, telles que des lignes non terminées, jusqu'à 90 V maximum en mode de connexion directe.
Par défaut, le paramètre est toujours réglé sur BAS lorsque l'appareil est sous tension.
Il est conseillé de toujours commencer à localiser en mode basse tension.
Pensez également à utiliser une fréquence légèrement supérieure si vous avez besoin de plus de courant sur de longues distances, avant de passer en mode haute tension.
Il existe 2 niveaux de réglage dans le menu MAX V.
- BASSE jusqu'à 30V
- HAUT jusqu'à 90V

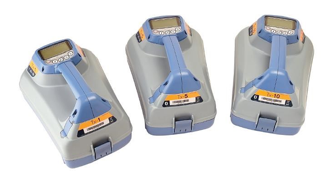

Toutes les variantes Tx ont cette fonctionnalité. 1 W (TX-1), 5 W (TX-5 et TX-5B), 10 W (TX10 et TX-10B)
Remarque: La limite de tension doit être réglée sur LOW dans le menu MAX V si vous l'utilisez avec un Flexitrace et que la puissance de sortie est réglée sur 1W maximum.
Navigation au clavier
- Appuyez sur la touche pour allumer l'appareil.
- Appuyez sur la touche pour accéder au menu.
- Appuyez deux fois sur la touche pour atteindre la fonction MAX V.
- Appuyez sur la touche pour accéder au menu MAX V
- Appuyez sur la touche pour basculer de a plus basse à la plus élevée.
- Appuyez sur la touche pour confirmer la sélection et revenir au niveau précédent ou quitter le menu
|
Indicateur d'alerte de tension :indique que le générateur produit une tension potentiellement dangereuse
|
