Utilisation des accessoires, partie 1: écouteurs et pinces

S’abonner

À propos des accessoires

Le récepteur et le générateur sont compatibles avec un large éventail d'accessoires.

Lorsqu'un accessoire est connecté, le récepteur ou le générateur le reconnaît et active le mode approprié pour cet accessoire. Par exemple, la connexion d'un arceau au détecteur RD7100 le fait basculer automatiquement en mode Recherche de défaut et limite le nombre de fréquences accessibles à celles compatibles avec l'arceau. L'écran LCD affichera également une icône de l'accessoire et masquera les icônes non essentielles de l'écran.

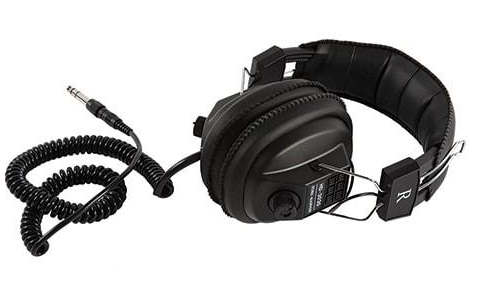

Casques

Radiodetection fournit un casque en option pour le récepteur RD7100. Le casque se compose d'un serre-tête réglable pour garantir un ajustement parfait adapté à une utilisation sur le terrain. Le casque est également doté d'un réglage du volume sonore sur les deux écouteurs ; gauche et droit.

Connectez la prise jack 3,5 mm du casque à la prise casque du récepteur, située juste à côté du panneau accessoires.

AVERTISSEMENT ! Avant de mettre le casque, baissez le volume sonore du récepteur afin de prévenir tout risque de lésion auditive.

AVERTISSEMENT ! Le port du casque peut diminuer l’attention face aux dangers sur le terrain tels que la circulation routière. Restez vigilant !

Pinces réceptrices (récepteur)

Une pince réceptrice sert à localiser et repérer de façon positive un câble lorsque plusieurs câbles cheminent à proximité les uns des autres.

Un câble cible peut être repéré dans une chambre de tirage, sur un chemin de câble ou un autre point d'accès en raccordant une pince au récepteur et en sondant chaque câble séparément. La force de signal affichée à l'écran du récepteur doit être notée pour chaque câble.

Quand utiliser des pinces

Les pinces peuvent être utilisées lorsque :

  • Plusieurs câbles ou canalisations passent à proximité immédiate les uns des autres.
  • Un câble ou une canalisation est accessible au niveau d'un regard d'inspection ou d’une chambre de tirage.

Raccordement d'une pince

  • Branchez le connecteur de la pince dans la prise accessoire située sur la partie avant du détecteur RD7100.
  • Placez la pince autour de la conduite ou du câble et allumez le récepteur.
  • Choisissez une fréquence identique à celle du générateur.
  • Placez la pince autour de chaque câble tour à tour et relevez la réponse sur le bar graph. Comparez le niveau de réponse de chaque câble. Le câble avec la réponse la plus élevée sera le câble sur lequel le signal du générateur a été appliqué.
Raccordement de la pince

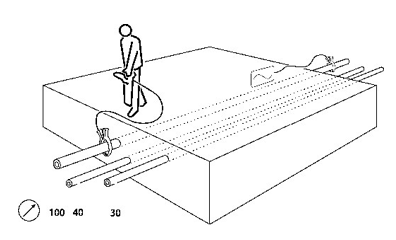

Pour s'assurer que le câble cible a été correctement repéré, inversez les positions du générateur et du récepteur et vérifiez que la réponse la plus élevée est toujours reçue par le câble cible dans cette nouvelle configuration.

Gamme de pince réceptrice

Pinces standard

La pince se branche dans la prise accessoire du récepteur et sert au repérage de câbles accessibles dans une nappe. La pince standard est adaptée aux câbles jusqu'à 130 mm (5¼") de diamètre.

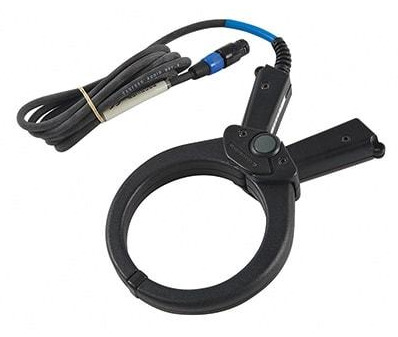

Pince standard

Petite pince

La petite pince a la même fonction que la pince standard mais est utilisée dans des situations exiguës où il n'y a pas assez d'espace pour la pince standard. La petite pince est adaptée aux câbles de 50 mm (2") de diamètre maximum.

Pinces émettrices (générateur)

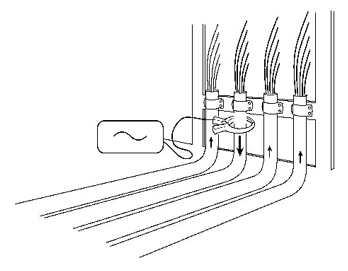

La pince émettrice se place autour d'une conduite ou d'un câble et injecte en toute sécurité un signal sur un câble isolé sous tension sans interrompre ou déconnecter l'alimentation. La pince applique un signal très distinct sur une ligne cible tout en réduisant le couplage avec les autres réseaux. Une pince peut parfois s'avérer une méthode plus efficace pour appliquer le signal que le raccordement direct.

La ligne cible véhiculera le signal le plus fort. Les autres lignes véhiculent un signal de retour plus faible. Si la configuration du réseau se compose de seulement deux conducteurs, ils peuvent porter des signaux équivalents.

AVERTISSEMENT ! Ne positionnez pas de pinces autour de conducteurs sous tension non isolés.

AVERTISSEMENT ! Avant de positionner ou de retirer la pince autour d'un câble électrique, assurez-vous à tout moment que la pince est raccordée au générateur.

La pince peut vibrer ou faire du bruit si elle est placée autour d'un câble électrique ayant une intensité de courant importante. Cela est normal et n'endommage pas l'équipement.

Raccordement de la pince

  1. Branchez la pince dans la prise de sortie du générateur.
  2. Placez la pince autour de la conduite ou du câble et assurez-vous que les mâchoires sont bien fermées. Allumez le générateur.

    L'écran affichera l'icône d’une connexion à une pince.

Icône Pince serrée

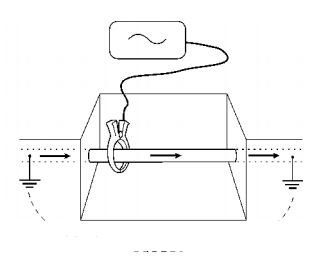

La ligne doit être mise à la terre (masse) de chaque côté de la pince pour que le signal puisse circuler. Mettez la ligne à la terre si nécessaire. Un câble isolé peut être tracé même s'il n'a aucune connexion réelle à la terre. Il faut toutefois qu'une longueur raisonnable du réseau soit enterrée d'un des deux côtés de la pince pour fournir un couplage capacitif à la terre (sol).

il n'est pas nécessaire d'effectuer une liaison à la terre du générateur lorsque vous utilisez la pince.

Plage de la pince émettrice

Bien que les pinces émettrices et réceptrices se ressemblent, elles sont dotées de bobinages internes différents. Afin d'éviter de connecter la mauvaise pince, les pinces émettrices et réceptrices sont dotées de prises différentes.

Pinces émettrices standard

La pince standard permet d’appliquer le signal du générateur de façon très sélective et efficace sur un câble jusqu'à 130 mm (5¼") de diamètre maximum avec des fréquences comprises entre 8 kHz et 200 kHz.

Les pinces standard et les pinces de petit diamètre sont équipées d’un double ressort pour une bonne efficacité.

Raccordement de la pince émettrice



AVERTISSEMENT ! Le générateur doit être raccordé à des réseaux sous tension uniquement avec des accessoires appropriés tels qu'un connecteur de prise domestique ou avec un connecteur de câble sous tension.

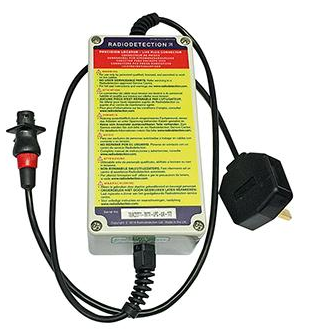

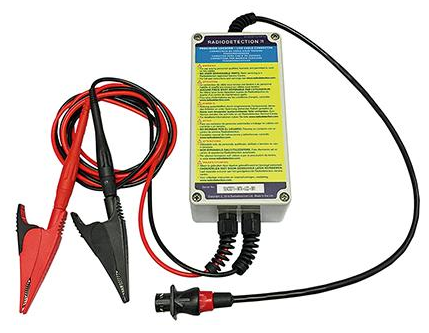

Connecteur de prise domestique (LPC) Connecteur de câble sous tension (LCC)


Pour plus d'informations cliquez sur le lien: Accessoires
