Recherche de pannes - Défauts de revêtement de gaine ou de tuyau

S’abonner

À propos de la recherche de défaut

Les détecteurs RD7100PL et RD7100TL peuvent localiser des défauts d'isolation avec une fuite à la terre sur les câbles endommagés et peuvent également servir à détecter les défauts d’enrobage sur des canalisations. Ce processus est désigné Recherche de défaut et utilise des signaux spécifiques de recherche de défaut appliqués sur le réseau.

Les signaux de recherche de défaut peuvent être appliqués uniquement avec la méthode de raccordement direct.

L’arceau est l'accessoire utilisé pour localiser les défauts d’isolation sur les câbles électriques et de télécommunications ou pour localiser les défauts d’enrobage sur les canalisations de transport. Pour utiliser la Recherche de défaut, il vous faut l'équipement suivant :

  • Récepteur RD7100
  • Transmetteur Tx-5 ou Tx-10
  • Arceau A-Frame avec câble de connexion
  • Câble de raccordement direct et piquet de terre

2 types de signaux peuvent être utilisés dans la recherche de défaut :

  • recherche de défaut 8K – pour les défauts d’isolation sur les câbles mais pouvant également être utilisé sur les canalisations sur des distances courtes.

Préparation

À l’aide des techniques de localisation standard du RD7100, localisez le câble ou la canalisation. Tracez et marquer le réseau sur son trajet. Supprimez toutes les liaisons à la terre du réseau à tracer pendant la recherche de défaut. En cas de liaison à la terre le long du trajet, le signal de recherche de défaut peut diriger l'utilisateur sur cette position puisqu'elle sera le trajet privilégié par le signal de recherche de défaut pour s'échapper vers le sol. Cela peut donc entraîner la non-détection du défaut.

Raccordement du générateur

  1. Le générateur hors tension, branchez le cordon de raccordement direct dans la prise accessoire.
  2. Raccordez le cordon de raccordement rouge sur le câble, sur la gaine du câble ou sur la conduite en vous assurant que la zone de connexion est propre et qu'une connexion direct est possible.
  3. Déroulez le cordon de noir aussi loin que possible et à 90° du trajet probable du câble à localiser et raccordez-le au piquet de terre en vous assurant de sa bonne connexion.

raccordez toujours le cordon de raccordement noir au piquet de terre et non sur une conduite d'eau ou un câble enterré, ces derniers pouvant porter un signal de retour.

Relevés de référence

Il est de bonne pratique d’avoir un relevé de référence à partir du piquet de terre avant de commencer la recherche d'un défaut sur un réseau cible. Les relevés de référence permettent de fournir les informations suivantes :

  • Importance du défaut
  • Intervalle de mesure

Avant d'effectuer un relevé de référence, configurez le générateur et le récepteur comme suit :

Sur le générateur :

  • Sélectionnez un 8KFF à l'aide des touches ou.
  • Servez-vous des touches ou pour augmenter ou diminuer le niveau du signal de sortie

Le cas échéant, vous pouvez utiliser le paramètre BOOST si le défaut est détecté sur un câble à haute résistance ou si le câble est long.

AVERTISSEMENT ! En sélectionnant 8KFF, le générateur pourra produire des tensions élevées ; une icône d'alerte de tension élevée s'affichera alors à l'écran LCD du générateur.

Sur le récepteur :

  • Raccordez une extrémité du cordon de connexion dans la prise Arceau
  • Raccordez l'autre extrémité dans la prise accessoires du récepteur
  • Le récepteur reconnaîtra automatiquement l'Arceau et affichera l'icône Arceau à l'écran

Obtention d'un relevé de référence :

Positionnez le récepteur à environ 2 m (6 pieds) du piquet de terre et enfoncez les pointes de l'Arceau dans le sol, la pointe verte en direction du piquet de terre.

Fixez le récepteur à l'Arceau par le crochet de fixation. (Si vous tenez le localisateur séparément, assurez-vous qu'il est aligné sur le cadre en A et qu'il pointe vers le piquet vert.) La flèche indiquant la direction de la défaillance doit être dirigée à l'opposé du piquet au sol. Dans le cas contraire, assurez-vous du bon raccordement du générateur (connecteur rouge au câble et noir au piquet de terre).

Notez le relevé dB et conservez-le pour référence. En cas de défaut sur le câble, la valeur sera approximativement la même valeur dB que celle du relevé de référence.

REMARQUE. pour établir à quel intervalle effectuer les relevés sur le câble ou la canalisation, éloignez-vous du piquet de terre et effectuez d'autres relevés jusqu'à ce que la flèche ait des difficultés à se verrouiller et que le relevé dB soit faible. Mesurez désormais la distance entre le récepteur et le piquet de terre. Cette distance est celle que vous pouvez utiliser en toute sécurité entre les relevés sur le câble ou la conduite pour vous assurer que vous ne manquez pas le défaut.

Comment trouver un défaut

À partir du générateur, marchez le long du trajet du câble ou de la conduite en enfonçant les pointes de l'Arceau dans le sol, la pointe verte orientée à l'opposé du générateur. En l'absence de défaut, le relevé dB sera faible et la flèche de direction clignotera d'avant en arrière.

les flèches clignotantes peuvent également indiquer que vous êtes trop loin du défaut ou du piquet de terre (ou les deux) pour que le récepteur se verrouille.

Recherche de défaut d’écran de câble

Si vous essayez de détecter des défauts haute résistance ou en cas de distance trop importante entre les défauts, poursuivez la recherche et le récepteur se verrouillera lorsque vous vous approcherez du défaut.

Localisation de défauts avec le récepteur et l'Arceau.

Effectuez des relevés aux intervalles de mesure déterminés par le relevé de référence. Pour localiser la canalisation ou le câble tout en utilisant le signal de recherche de défaut pendant la recherche du défaut , appuyez une fois sur la touche et le récepteur passera en mode localisation réception Maxi. Pour utiliser d'autres modes d'antenne, appuyez sur la touche pour parcourir les modes de réception disponibles. Pour revenir au mode de recherche de défaut, parcourir tous les modes d'antenne disponibles jusqu'à ce que le récepteur revienne au mode recherche de défaut.

Pendant que l'Arceau est raccordé au récepteur, les mesures de profondeur et de courant ne seront pas accessibles. Si des mesures de profondeur ou de courant sont requises, déconnectez le câble de l'Arceau du récepteur.

À l'approche d'un défaut, la flèche de direction de Recherche de défaut se verrouillera sur le signal de défaut, pointera vers l'avant et les relevés dB augmenteront. Lorsque le défaut est dépassé, la flèche pointe vers l'arrière dans la direction du générateur. Effectuez les relevés à intervalles de mesure plus petits pour déterminer la position exacte du défaut.

Lorsque l'Arceau se trouve directement au-dessus du défaut, le relevé dB chutera comme illustré ci-contre.

les valeurs indiquées le sont à des fins d'illustration uniquement et sont susceptibles de différer de celles obtenues dans d'autres situations.

Pour repérer le défaut, faites pivoter l'Arceau à 90° du câble ou de la conduite et Recherchez le défaut jusqu'à obtenir la position exacte. Lorsque la direction de la flèche change, la ligne centrale de l'Arceau se trouve alors immédiatement au-dessus du défaut.

Marquez le sol pour indiquer la position du défaut. Déterminez le relevé dB maximum face au défaut en enfonçant l'Arceau dans le sol à petits intervalles. Notez le relevé dB. Si le relevé est approximativement le même que le relevé de référence, vous pouvez supposer qu'il n'y a qu'un seul défaut. Si le relevé est inférieur au relevé de référence, continuez d'inspecter le câble à la recherche d'autres défauts.

si le câble ou la canalisation passe sous une route, utilisez l'équipement normalement sur la chaussée car il peut parfois détecter des signaux lorsqu'il est utilisé sur des surfaces goudronnées, bétonnées ou pavées. Le cas échéant, mouillez la surface de la route. Le fait de verser un peu d'eau à la base des pointes de l'Arceau avant chaque recherche de défaut garantira généralement une bonne liaison à la terre.

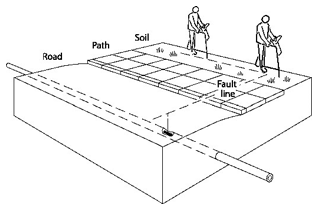

si le câble ou la canalisation passe sous une surface pavée, le défaut peut souvent être repéré en recherchant le défaut dans l'herbe/le sol jouxtant la surface pavée. Réduisez la distance entre la position des pointes de l'Arceau dans le sol afin de permettre l'augmentation de la distance à la position réelle du défaut.

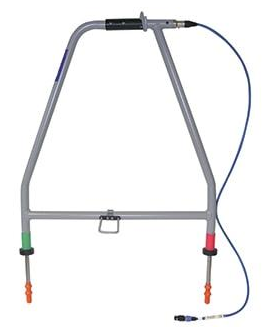

Arceau



Pour plus d'informations cliquez sur le lien: Accessoires
