RD8100 - System Overview

S’abonner

détecteur RD8100

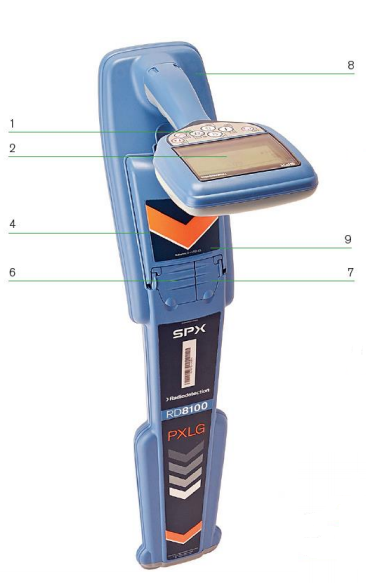

Caractéristiques du récepteur

  1. Console
  2. Écran LCD avec rétroéclairage automatique

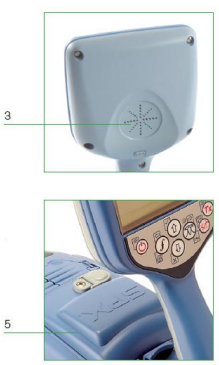

  3. Haut-parleur

  4. Compartiment batterie

  5. Bloc de batterie lithium-ion en option

  6. Prise pour accessoires

  7. Prise pour casque

  8. Antenne du module Bluetooth
  9. Port USB (dans le compartiment de batterie)

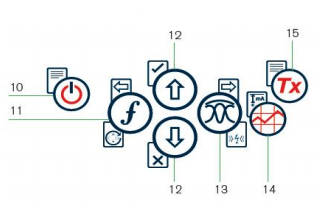

Console du récepteur

10. Touche Marche/Arrêt : Allume et éteint l'appareil. Ouvre le menu du récepteur

11. Touche Fréquence : Sélectionne la fréquence. Ouvre un sous-menu.

12. Flèches haut/bas. : Ajuste le gain de réception du récepteur. Développe les options du menu.

13. Touche Antenne : bascule entre les modes d'antenne crête, Peak+, nul, mono antenne et orientation. Ouvre un sous-menu.

14. Touche de mesure. : Saves survey measurements

15. Touche générateur : : Transmet les commandes iLOC vers les générateurs équipés du Bluetooth

Console du récepteur RD8100

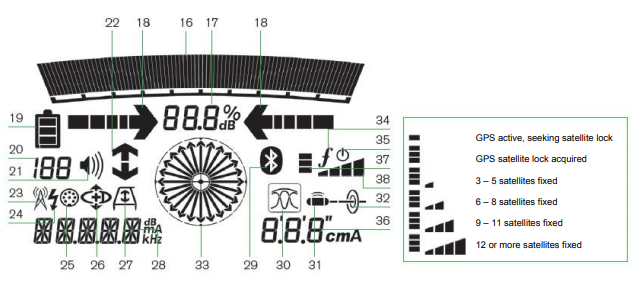

Icônes de l'écran du récepteur

16. Affiche le niveau du signal et le marqueur de la réponse maximum.

17. Niveau du signal : Indication numérique de la force du signal.

18. Flèches d'orientation en mode nul / proportionnel. Indiquent la position de la ligne par rapport au récepteur.

19. Icône Batterie : indique le niveau de charge de la batterie

20. Gain et numéro de journal : Affiche temporairement le numéro de journal après enregistrement d'une mesure dans la mémoire

21. Icône Volume : affiche le niveau sonore

22. Flèches Sens du courant.

23. Mode Radio : Indique le moment où le mode Radio est actif.

24. Mode Puissance : Indique le moment où le mode Power est actif.

25. Indicateur d'accessoire : Indique qu'un accessoire est connecté

26. Icône mode CD : Indique que le Mode Sens du Courant est actif.

27. Icône Arceau : Indique que l'Arceau est connecté.

28. Indicateur de mode de fonctionnement.

29. Icône Bluetooth : indique le statut de la connexion Bluetooth. Une icône clignotante signifie que l'appairage est en cours. Une icône fixe indique qu'une connexion établie est active.

30. Icône mode d'antenne : indique la sélection de l'antenne : Modes crête, nul, Peak+ et orientation

31. Icône Sonde : Indique que la source du signal est émise par une sonde

32. Icône Ligne : Indique que la source du signal provient d'une ligne.

33. Indicateur de boussole : indique la direction du câble localisé par rapport au récepteur.

34. État Tx (sur modèles Tx avec Bluetooth) : État de communication du générateur - confirme que la communication iLOC est réussie™.

35. Veille Tx (sur modèles Tx avec Bluetooth) : Indique que le transmetteur est en mode Veille.

36. Indicateur Courant/ profondeur

37. Icône d'état GPS (modèles avec GPS uniquement) : Une barre indique que le GPS est actif. 3 barres indiquent que le GPS capte suffisamment de satellites pour effectuer ses mesures

38. Icône Qualité de signal GPS (modèles avec GPS uniquement) : Indique la qualité du signal reçu

RD8100 Locator Screen icons
