RD8100 System: Transmetteurs Tx-1, Tx-5 et Tx-10

S’abonner

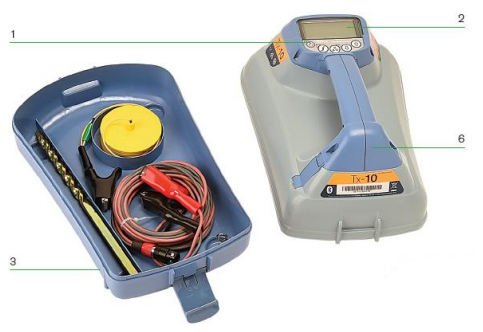

Caractéristiques

1. Clavier.

2. Écran LCD.

3. Bac de rangement des accessoires amovible.

4. Support de batterie type D

5. Bloc de batterie lithium-ion rechargeable en option

6. Antenne du module Bluetooth (en fonction du modèle)

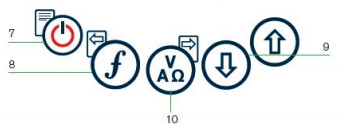

Console du générateur

7. Touche Marche/Arrêt : Allume et éteint l'appareil. Ouvre le menu du transmetteur.

8. Touche Fréquence : Sélectionne la fréquence. Touche de navigation à l'intérieur du menu.

9. Flèches haut/bas. : Ajuste le niveau du signal de sortie. Développe les options du menu.

10. Touche Mesure. : Utilisée pour relever les mesures d'impédance et de tension. Ouvre un sous-menu.

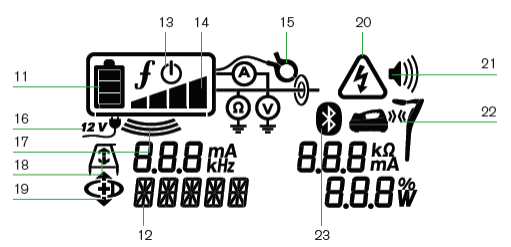

Icônes sur l'écran du générateur

11. Icône Batterie : Indique le niveau de charge batterie.

12. Description alphanumérique du mode de fonctionnement sélectionné.

13. Icône Veille : S'affiche lorsque le transmetteur est en mode Veille.

14. Niveau de sortie : Affiche la puissance de sortie du transmetteur.

15. Indicateurs d'accessoire ou de mesure : indique si un accessoire est connecté ou si le mode mesure est actif

16. Icône DC : S'affiche lorsque le transmetteur est alimenté par une source de courant continu.

17. Indicateur mode Induction : S'affiche lorsque le transmetteur est en mode Induction.

18. Arceau (Tx-5 et Tx-10 uniquement) : indique lorsque le générateur est en mode Recherche de défaut.

19. Indicateur du Mode CD (Tx-10 uniquement) : indique que le générateur est en mode Sens du courant.

20. Indicateur d'alerte de tension : indique que le générateur produit une tension potentiellement dangereuse.

21. Icône Volume : Affiche le niveau sonore.

22. Icône Appairage (Tx-5B ou Tx-10B uniquement) : apparaît lorsque le générateur et le récepteur sont connectés par iLOC.

23. Icône Bluetooth (modèles Tx avec Bluetooth) : indique le statut de la connexion Bluetooth. Une icône clignotante signifie que l'appairage est en cours

  • Transmetteurs de signaux Tx-1, Tx-5 et Tx-10
