Stéthoscopes
|
|
|
Antenne Stéthoscope de grande taille |
Antenne stéthoscope haute sensibilité |
Antenne stéthoscope de petite taille |
Dans quel cas utiliser une antenne stéthoscope
Parfois, il peut s'avérer impossible de placer une pince autour d'un câble à cause de l'encombrement ou de l'inaccessibilité. Une antenne stéthoscope plutôt qu'une pince devra alors être utilisée pour identifier le ou les câbles cibles.
Comment utiliser une antenne stéthoscope
Branchez l’antenne stéthoscope dans la prise accessoires du récepteur. Posez la tête concave de l’antenne sur chaque câble les uns après les autres afin de repérer le signal maximal.
Plage de l'antenne stéthoscope
Antenne Stéthoscope de grande taille stethoscope antenna
L'antenne stéthoscope de grande taille, raccordée dans la prise accessoires du récepteur, sert au repérage de câbles apparents dans les situations encombrées. Elle sert en particulier à repérer des câbles de diamètre important sur des chemins de câbles où il impossible de positionner une pince. La tête concave de l’antenne à l'extrémité du col de cygne flexible isolé est posée contre le câble à repérer. En présence de plusieurs câbles, l'antenne stéthoscope donnera la réponse la plus forte sur le câble sur lequel le signal du générateur a été appliqué.
Petite antenne stéthoscope
La petite antenne stéthoscope est munie d'une tête concave de 25 mm (2”) située à l'extrémité d'un câble de 2 m (6½ pi). La petite antenne stéthoscope peut être vissée sur un jonc d’extension ou utilisée à l'extrémité de plusieurs joncs fixés bout-à-bout pour repérer des câbles de petit diamètre inaccessibles.
Antenne stéthoscope miniature haute sensibilité
L'antenne miniature est identique à la petites antenne stéthoscope mais ne dispose d'aucune poignée ou jonc d'extension.
L'antenne stéthoscope miniature peut être utilisée comme une petite antenne dans les endroits très encombrés dans lesquels la taille du récepteur le rend difficile d'utilisation, comme par exemple pour la localisation de canalisations ou de câbles dans des murs.
Antenne stéthoscope CD
Dans les endroits restreints, l’antenne stéthoscope CD peut être utilisée pour obtenir le sens du courant mais pas la mesure du courant.
|

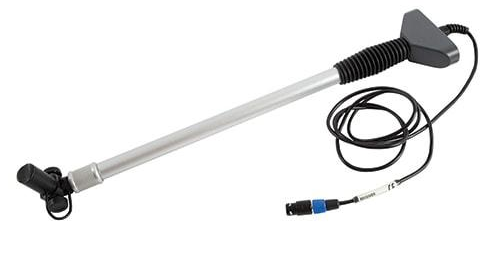

Antenne Stéthoscope télescopique CD (Sens de courant) |
Antenne submersible
Dans quel cas utiliser une antenne submersible
Le traçage de câbles et canalisations enterrés dans les estuaires et voies navigables sont des applications de localisation fréquentes et critiques. Less frequent but equally important is tracing and locating lines between the mainland and offshore islands. Lors de la localisation de câbles et de canalisations, les antennes de réception du récepteur doivent être aussi proches que possible de la ligne à localiser ; il n'est par conséquent pas pratique de localiser des lignes enterrées sous une rivière ou un fond marin depuis la surface. Dans la plupart des cas, il est nécessaire de mesurer la profondeur d’enfouissement afin de s'assurer que la ligne est protégée contre les dragages d'ancres et autres dangers sous-marins.
L’antenne submersible double profondeur est adaptée à une utilisation sous l'eau pour le traçage des câbles et canalisations. Un poids est placé au bas de l'antenne pour des questions de stabilité et l'unité a subi un test de pression conforme à l'indice IP68 pour une profondeur de 100 m (300 pi).
L'antenne est livrée de série avec un câble ombilical marin submersible de 10 mètres, néanmoins des longueurs jusqu'à 100 mètres sont disponibles. La longueur supplémentaire permet à l'antenne d'être transportée par un plongeur dans le lit d’une rivière ou un fond marin pendant que le récepteur est utilisé sur un bateau en surface. Il est primordial d'avoir une communication efficace entre l'opérateur avec le récepteur et le plongeur avec l'antenne.
L'antenne peut également être fixée à l'extrémité d'une perche non métallique à partir d'une barge et descendu au fond du le lit d’une rivière ou d'un fond marin.
Comment utiliser une antenne submersible
Appliquez le signal du générateur sur le réseau à localiser à partir d’un point d'accès de la rive. Le câble de l'antenne submersible pour le traçable du réseau sous-marin est branchée dans la prise accessoires du récepteur. Le récepteur est utilisé à bord d'un bateau, qui doit être positionné directement au-dessus de la ligne. Le signal transmis doit être appliqué en raccordement direct avec une puissance d’émission la plus importante possible et à la fréquence à laquelle l'antenne submersible est étalonnée. Effectuez une liaison à la terre à 50 mètres (160 pi) environ du générateur. Vérifiez la qualité de la localisation sur la berge avant de localiser sur l'eau.
REMARQUE : l'antenne submersible est étalonnée pour fonctionner à une fréquence.
Conseils d'utilisation d'une antenne submersible :
L'utilisateur dans le bateau doit être un expert ou être doté d'une expérience conséquente dans l'utilisation d'un récepteur de façon à pouvoir donner des instructions concises au plongeur.
Il est prudent pour le binôme de s'entraîner à travailler ensemble sur la terre ferme avant de s'essayer à la localisation sous-marine. Lorsqu'il utilise l'antenne, le plongeur doit localiser et tracer une ligne connue à l'aveugle en recevant les instructions de l’opérateur équipé du récepteur et situé hors de portée de ce réseau et du plongeur.
En raison de la perte rapide du signal et d'une combinaison entre une surface large et un sol très conducteur, des difficultés peuvent survenir lors de l'application d’un signal pour tracer une conduite de gros diamètre. Il peut être nécessaire d'utiliser un signal de traçage basse fréquence avec une haute tension.
Il est nécessaire de définir une méthode de travail pour localiser la position et la profondeur de la ligne à localiser avant de commencer le travail.
|
Utilisation d'une antenne submersible |
AVERTISSEMENT : seuls les plongeurs expérimentés et disposant des autorisations adéquates sont autorisés à utiliser l'antenne submersible.
