Comprendre le CD

La reconnaissance du sens du courant (Current Direction) est une fonction qui permet de repérer positivement une ligne à des points distants de l'application du signal. Elle est fortement souhaitable, sinon essentielle, à un repérage positif de lignes longue distance. These lines can be traced Ces lignes peuvent être tracées et repérées de façon positive dans des zones encombrées ou longeant d'autres réseaux.

La fonction CD sur les récepteurs RD8100PDL et PTL indique la direction de circulation du courant sur une ligne. L'identité de la ligne est établie si l'écran du récepteur indique que le courant circule en avant et s'éloigne du point d'application du signal du générateur.

REMARQUE : le mode CD n'est pas pris en charge par le RD8100PXL.

Un signal qui s'est couplé à des lignes adjacentes trouve un trajet de retour vers le point d'application d'origine du signal. Cela est indiqué par la flèche du récepteur qui pointe en arrière vers le générateur.

Cela est en contraste avec la flèche qui pointe en avant indiquant le réseau cible.

Le signal CD du générateur doit être directement raccordé au réseau cible avec une liaison à la terre distante. La plupart des signaux CD sont basse fréquence, les rendant ainsi inutilisables pour un raccordement avec une pince normale ou par induction. Ces signaux peuvent toutefois être appliqués avec une pince émettrice CD.

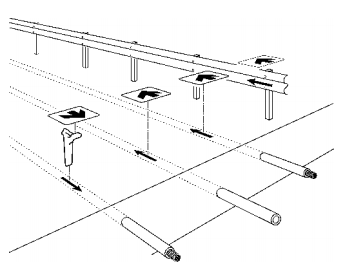

Utiliser le sens du courant (CD) pour permettre l'identification

Les détecteurs RD8100 PDL et PTL et les transmetteurs Tx-10 et Tx-10B sont dotés de plusieurs fréquences CD afin de vous permettre de déterminer le sens du courant sur une ligne cible.

REMARQUE : le récepteur et le générateur doivent tous deux présenter la même fréquence CD ou des fréquences installées pour permettre l'utilisation de la fonction. Si plusieurs fréquences CD sont installées, assurez-vous que le récepteur et le générateur sont tous les deux définis sur la même fréquence CD.

Sens du courant

Générateur
Pour sélectionner la fréquence CD, procédez comme suit :

1. Switch the transmitter off.
2. Connectez le générateur au câble ou à la canalisation cible, soit en raccordement direct soit avec une pince CD.
3. Allumez le générateur.
4. Appuyez sur la touche Appuyez sur la touche jusqu'à ce que la fréquence CD s'affiche

Le CD est la combinaison de deux fréquences, une fréquence CD et une fréquence de localisation.

REMARQUE : RD8100 PTL locator models specific frequencies are only supported by the Tx-10 transmitter model.

Récepteur

1. Appuyez sur la touche Appuyez sur la touche jusqu'à ce que la fréquence CD s'affiche, indiquée par l'icône CD et les deux petites flèches situées au-dessus de la valeur de fréquence.

CD 4 kHz

Les modèles RD8100 PDL et PTL sont dotés de la fonction Current Direction avec une fréquence de 4 kHz. Cette fréquence doit vous permettre d'utiliser la fonction CD pour identifier une ligne sur des câbles haute impédance tels que les câbles de téléphone et la CATV.

Réinitialisation CD

À propos de la réinitialisation CD

Lorsque vous tracez un signal sur des lignes cibles très longues, le signal du générateur fuit progressivement dans le sol par capacité. Cela signifie que l'angle de phase du signal restant change progressivement. Une réinitialisation CD peut être utilisée pour rétablir le bon fonctionnement de la fonction CD.

Pour procéder à une réinitialisation CD, maintenez la touche enfoncéeTouche

Ce phénomène est désigné « déplacement de phase » et peut survenir lorsqu'un signal avec un courant alternatif s'échappe d’un système de conducteurs ayant une capacité ou inductance significative. L'angle de phase relatif entre les deux fréquences change, mais uniquement sur de longues distances.

Réinitialisation CD

La figure montre une ligne enterrée avec une capacité significative à la masse. Elle montre le déplacement de phase progressif qui intervient le long du conducteur. Le schéma montre un point de référence sur chaque forme d'onde. Tout d'abord, le point de référence apparaît en plein sur la réponse crête d’un demi-cycle positif (A). Progressivement, il se déplace vers le point d'intersection zéro (D) et termine sur la réponse crête d'un demi-cycle négatif (F). Le sens s'est déplacé d'avant en arrière. Au point intermédiaire (D), le flux de courant ne peut être déterminé. À ce stade, les flèches CD du récepteur RD8100 clignotent.

Dans l'exemple de la figure, en retournant à (C) qui est le dernier point où un relevé CD a été réalisé, et en effectuant une réinitialisation CD, la réponse en (C) sera égale à celle de (A).

Dans la plupart des cas, le déplacement d'angle de phase n'intervient pas avant plusieurs kilomètres du générateur et dans certain cas, une réinitialisation CD peut être requise tous les 20 kilomètres (15 miles).

Réalisation d'réinitialisation CD

Vous devez effectuer une réinitialisation CD à chaque fois que vous sélectionnez une fréquence CD. La réinitialisation CD ne s'effectue qu'en mode CD.

Pour effectuer une réinitialisation CD :

Lors de l'utilisation d'une fréquence CD au choix,

1. maintenez la touche enfoncée Touche

Alternatively,

1. Appuyez sur la touchepour accéder au menu.
2. Scroll to the CDR Menu utilisé ou keys.
3. Appuyez sur la touchekey to enter the CDR menu.
4. Appuyez sur la touchekey to reset CD and exit to the main menu.

CD clamps & stethoscopes

Sur la pince CD/CM comme sur l'antenne stéthoscope CD, une flèche indique l'orientation de la pince ou de l’antenne stéthoscope par rapport au générateur. Si la flèche ne pointe pas en direction du générateur lors de la réinitialisation CD, l'écran du récepteur affiche 000 et le bar graph 100 %. 0 and the bar graph reads 100%. Si la flèche pointe en direction du générateur, l'écran du récepteur affiche 111 et il n'y a aucun relevé du bar graph. 111 and there is no bar graph reading.

Lorsque vous utilisez un de ces accessoires, il est important de réinitialiser (RESET) le sens du courant (CD) à un point connu, près du générateur, avant d'effectuer des mesures d'identification.

. In particular the articles Clamps and stethoscopes.

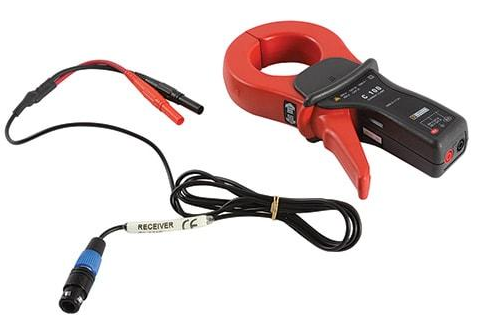

Locator CD / CM Clamp
