RD7200: Vue d'ensemble du système

S’abonner

Récepteur RD7200

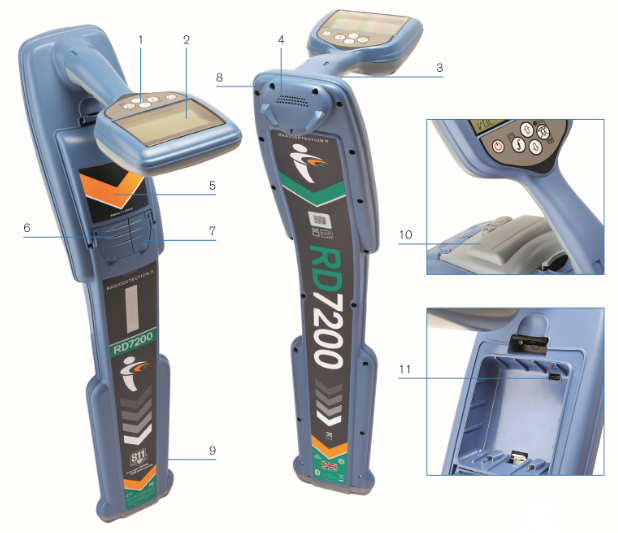

Caractéristiques du récepteur


  1. Console
  2. Écran LCD avec rétroéclairage automatique
  3. Rétroaction haptique (vibration)
  4. Haut-parleur
  5. Compartiment batterie
  6. Prise pour accessoires
  7. Prise pour casque
  8. Antenne du module Bluetooth
  9. Système d'alerte SWING
  10. Bloc de batterie lithium-ion en option
  11. Port USB (dans le compartiment de batterie)



Console du récepteur




12. Touche Marche/Arrêt power Key.png: Allume et éteint l'appareil.
Ouvre le menu du récepteur.

13. Touche Fréquence frequency key.png:Sélectionne la fréquence. Ferme le sous-menu.
14. Flèches Haut/Bas Up key.png Down key.png: Ajuste le gain de réception du récepteur.
Navigue parmi les options du menu.

15. Touche Antenne antenna key.png: bascule entre les modes Peak, Peak+, Null et Guidance.
Ouvre un sous-menu.

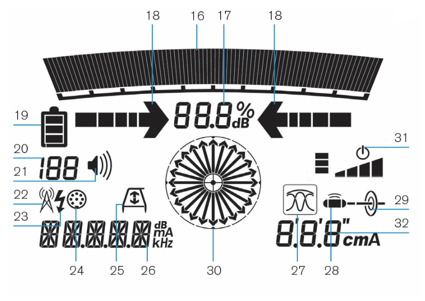

Icônes de l'écran du récepteur



Screen icons.png

16. Affiche le niveau du signal et le marqueur de réponse maximum.

17. Niveau du signal : indication numérique du niveau du signal.

18. Flèches d'orientation en mode nul / proportionnel : indique la position de la ligne par rapport au récepteur.

19. Icône Batterie : indique le niveau de charge de la batterie.

20. Lecture du gain.

21. Icône Volume : affiche le niveau sonore.

22. Mode Radio : indique que le mode Radio est actif.

23. Mode Puissance : indique que le mode Puissance est actif.

24. Indicateur d'accessoire : indique qu'un accessoire est connecté.

25. Icône Arceau : indique que l'arceau est connecté.

26. Relevé fréquence / courant / menu.

27. Icône mode d'antenne : indique la sélection de l'antenne : Mode Peak, Null, Peak+ et Guidance (selon le modèle).

28. Icône Sonde : indique que la source du signal est émise par une sonde.

29. Icône Ligne : indique que la source du signal provient d'une ligne.

30. Indicateur de boussole : indique la direction du câble localisé par rapport au récepteur.

31. Indicateur de veille du générateur.

32. Relevé de profondeur.
