Système RD7200: Présentation des émetteurs Tx-5 et Tx-10

S’abonner Avatar Anthony Caplin
Updated : Created :
In this article

Générateurs Tx-5 et Tx-10

tx-5 and tx-10.png

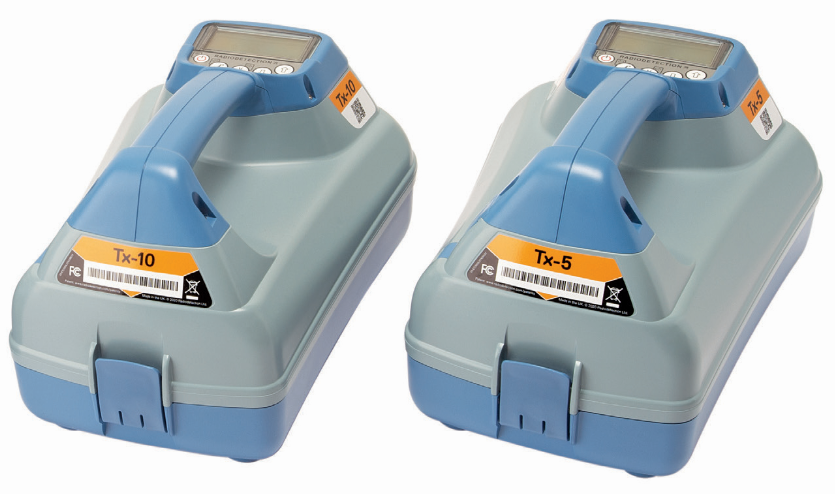

Générateur de signaux Tx-5 et Tx-10



Caractéristiques du générateur


1. Console

2. Écran LCD

3. Rangement d'accessoires amovible

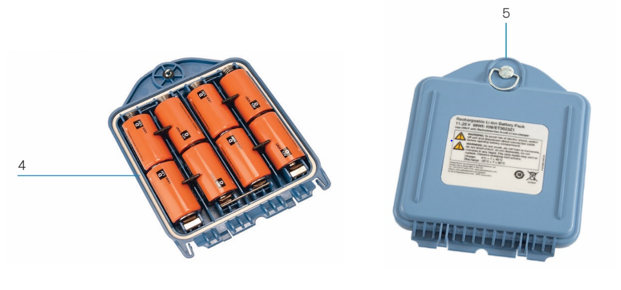

4. Support de batterie type D

5. Bloc de batterie lithium-ion rechargeable en option



Console du générateur

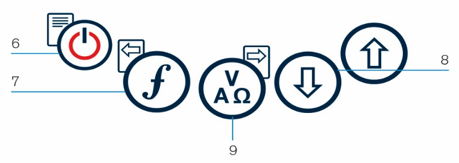

6. Touche Marche/Arrêt power key.png: Allume et éteint l'appareil. Ouvre le menu du générateur.

7. Touche Fréquence frequency key.png: Sélectionne la fréquence. Touche de navigation dans le menu.

8. Flèches Haut/Bas up arrow.png down arrow.png: Ajuste le niveau du signal de sortie. Navigue parmi les options du menu.
9. Touche Mesure measure key.png: Utilisée pour relever les mesures d'impédance et de tension. Ouvre un sous-menu.

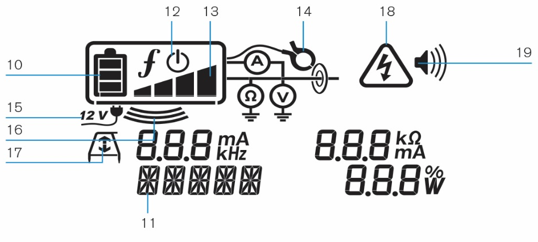

Icônes sur l'écran du générateur



Screen icons.png

10. Icône Batterie : indique le niveau de charge de la batterie.

11. Description alphanumérique du mode de fonctionnement sélectionné.

12. Icône Veille : s'affiche lorsque le générateur est en mode veille.

14. Niveau de sortie : affiche la puissance de sortie du générateur.

15. Icône DC : s'affiche lorsque le générateur est alimenté par une source de courant continu.

16. Indicateur mode Induction : s'affiche lorsque le générateur est en mode Induction.

17. Arceau (Tx-5 ou Tx-10 uniquement) : indique lorsque le générateur est en mode Recherche de défaut.

18. Indicateur d'alerte de tension : indique que le générateur produit une tension potentiellement dangereuse.

19. Icône Volume : affiche le niveau sonore.
