Première utilisation

Options d'alimentation

Les systèmes RD8200 sont livrés en standard configurés pour utiliser des batteries Li-Ion.
Le récepteur et le générateur peuvent tous deux également être alimentés par des batteries NiMH de type D rechargeables de bonne qualité ou le bloc de batterie rechargeable li-ion en option. Il est essentiel de bien configurer les batteries utilisées dans le récepteur pour optimiser ses performances.

Les générateurs peuvent également être alimentés par une prise secteur en option ou un adaptateur voiture.

Mise en place des batteries

Les RD8200 sont fournis avec des compartiments pour piles de type D. Il convient d'installer des piles alcalines ou batteries NiMH adaptées dans le compartiment correspondant avant la première utilisation.

Sur le récepteur :

pour installer les piles de type D dans le  récepteur, ouvrez le compartiment  d’alimentation.

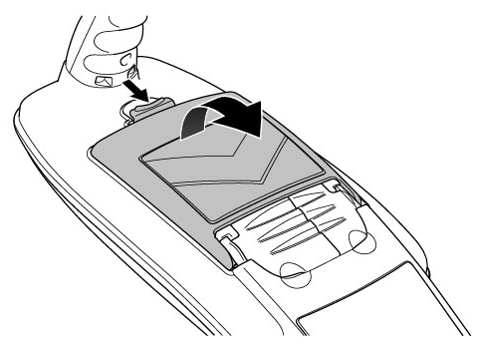

Ouverture du compartiment d’alimentation

Installez 2 piles de type D de bonne qualité. Tenez compte de la polarité des piles lors de leur installation dans le compartiment.

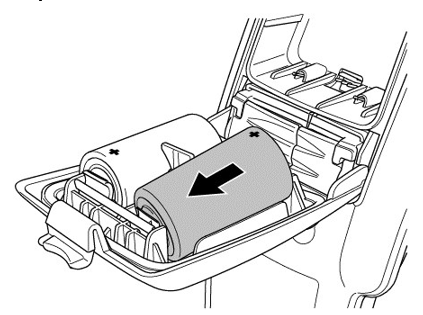

Mise en place des batteries du récepteur

Sur le générateur :

pour installer les piles de type D dans le générateur, ouvrez le rangement d'accessoires. Le compartiment piles est situé sous le corps du générateur. À l'aide de la clé quart de tour, déverrouillez le compartiment d’alimentation. Installez huit accus NiMH ou piles alcalines de type D.

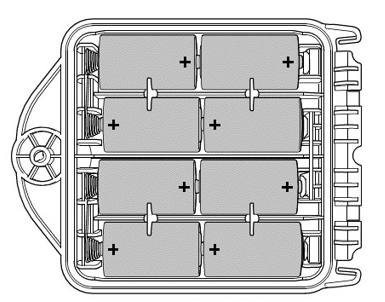

Compartiments d’alimentation de type D

État de l’alimentation

L'écran du récepteur et du générateur affiche un indicateur de niveau de charge des piles ou de la batterie. Lorsqu'un changement de batterie est nécessaire, l'écran affiche une icône batterie clignotante.

REMARQUE: le volume du localisateur peut baisser automatiquement s'il est réglé sur le niveau 5 ou 4, lors de l'utilisation de piles alcalines et si leur charge est faible. Lorsque cela se produit, l’affichage clignote brièvement l’avertissement «LOW BATT» et indique le niveau de volume réduit.

REMARQUE : Une utilisation prolongée du volume maximum et des alertes par vibration sur le récepteur réduit la vie utile de la batterie.

REMARQUE : l'utilisation prolongée de la sortie de puissance élevée du générateur réduit son autonomie.

Retrait / mise en place des blocs de batterie

Bloc de batterie du récepteur :

1. ouvrez le compartiment d’alimentation à l'aide du dispositif de déverrouillage.
2. Si vous utilisez un bloc batterie li-ion, déconnectez le cordon.
3. Soulevez légèrement le capot et insérez la batterie en appuyant et en maintenant le loquet de retenue vers l'intérieur.

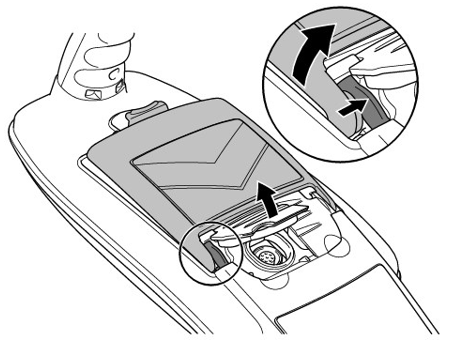

Maintien du loquet de retenue à l'intérieur

4. Dégagez le bloc batterie hors du loquet en le faisant pivoter.

5. Répétez la même opération de l'autre côté pour détacher entièrement le bloc batterie, puis le retirer.

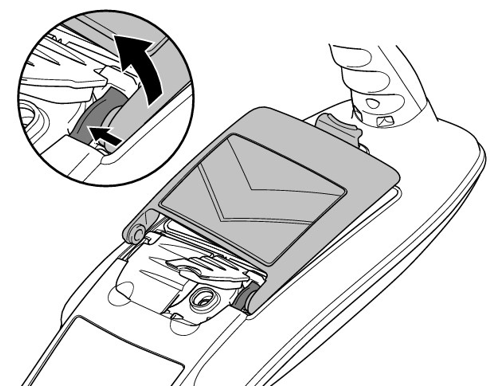

Répéter, puis retirer le bloc batterie

Pour installer une nouvelle batterie, soulevez légèrement les deux capots, puis poussez doucement sur le bloc jusqu'à entendre un clic des deux côtés. Puis fermez le bloc batterie.

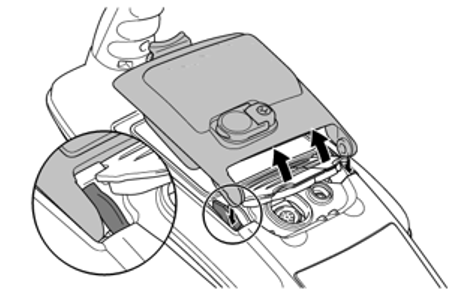

Installation d'un nouveau bloc batterie

Si vous utilisez un bloc batterie li-ion, branchez le cordon dans le connecteur correspondant .

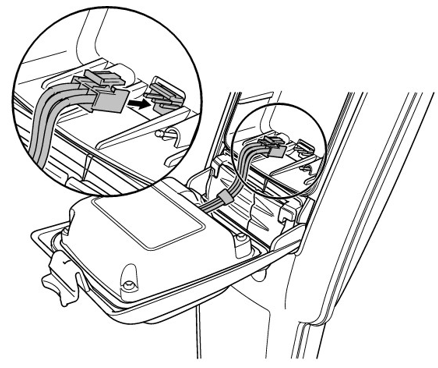

Branchement du cordon li ion

REMARQUE : chargez toujours entièrement le bloc batterie li-ion avant sa première utilisation.

Bloc batterie du générateur :

1. Détachez, puis retirez le rangement d'accessoires.
2. Tournez le dispositif de déverrouillage, puis ouvrez le compartiment d’alimentation.
3. Détachez le loquet de retenue en appuyant doucement dessus, puis sortez le bloc batterie.
4. Alignez les clips du bloc batterie dans les encoches correspondantes sur le corps du générateur, puis mettez-le en place.
5. Fermez le bloc batterie, tournez le loquet de retenue et réinstallez le rangement d'accessoires.

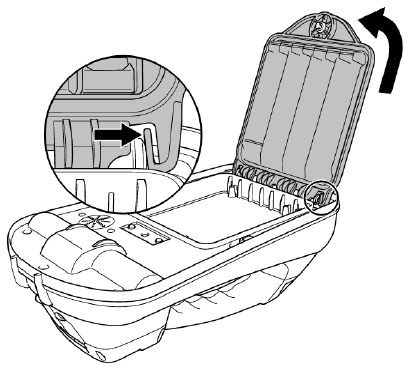

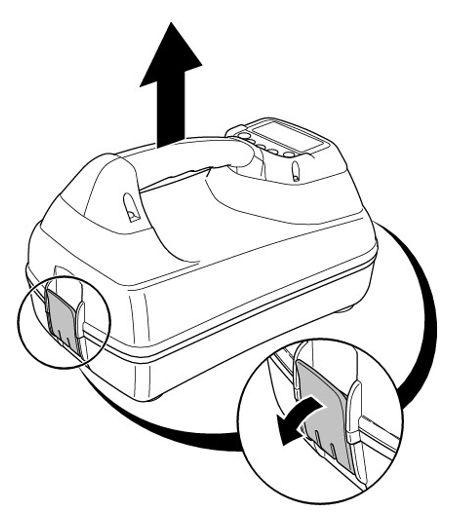

Détacher, puis retirer le rangement d'accessoires

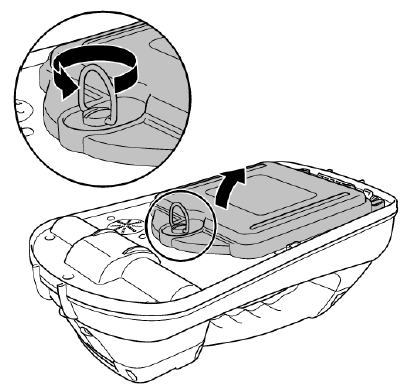

Ouverture du compartiment d’alimentation

Pression sur le dispositif de déverrouillage et retrait du bloc batterie

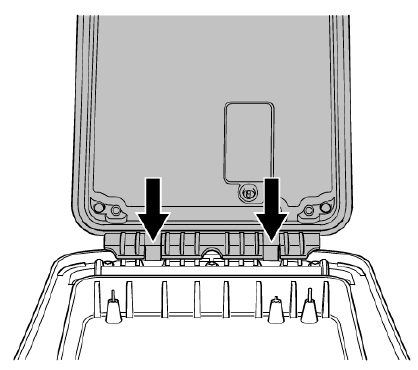

Alignement du bloc batterie et mise en place par pression

Charger les blocs batterie

AVERTISSEMENT ! Utilisez uniquement un équipement fourni par Radiodetection pour le chargement. L'utilisation d'autres chargeurs peut représenter un danger et/ou réduire la durée de vie de la batterie.

ATTENTION : Ne laissez pas votre batterie se décharger complètement car ceci peut réduire sa durée de vie ou l’endommager définitivement. Si vous n’utilisez pas votre équipement pendant une longue durée, rechargez-le au moins une fois par mois.

AVERTISSEMENT ! Après une utilisation prolongée à pleine puissance de sortie, les piles sont susceptibles de chauffer. Soyez prudent au moment de les remplacer ou de les manipuler.

AVERTISSEMENT ! Ne modifiez, ni ne tentez de démonter les blocs de batterie.

ATTENTION : Si une défaillance de la batterie est suspectée ou si la batterie présente des signes de décoloration / dégâts matériels retournez l’unité complète à un centre de réparation autorisé pour investigation et réparation. Les réglementations locales, nationales et de transport IATA peuvent restreindre l'expédition de batteries défectueuses. Vérifiez auprès de votre transporteur les restrictions et directives quant aux meilleures pratiques. Votre représentant Radiodetection local peut vous mettre en relation directe avec des centres de réparation agréés.

Vous pouvez recharger vos batteries avec le chargeur secteur ou automobile de Radiodetection.

REMARQUE : La plage de température de chargement est de 0 à 45 °C, 32 à 113°F. Ne tentez pas de recharger vos batteries en dehors de cette plage de températures.

AVERTISSEMENT ! ne chauffez pas la batterie rechargeable au-dessus de 60 ° C (140 ° F) car cela endommagerait les fusibles thermiques de la batterie.

Bloc batterie li-ion du récepteur :

pour recharger le bloc batterie du récepteur, branchez le chargeur de batterie à la prise d'entrée DC située sur la partie avant du bloc batterie.

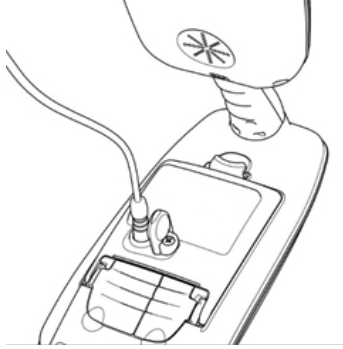

Chargement du bloc batterie Li-ion du récepteur

Bloc batterie li-ion du générateur

Pour recharger le bloc batterie, retirez le bloc du générateur et branchez le chargeur.

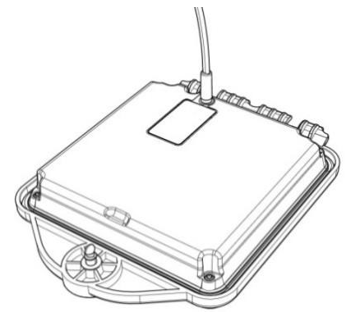

Chargement du bloc batterie li-ion du générateur

Pour plus d'informations sur la charge des batteries, référez-vous aux instructions fournies avec votre chargeur
